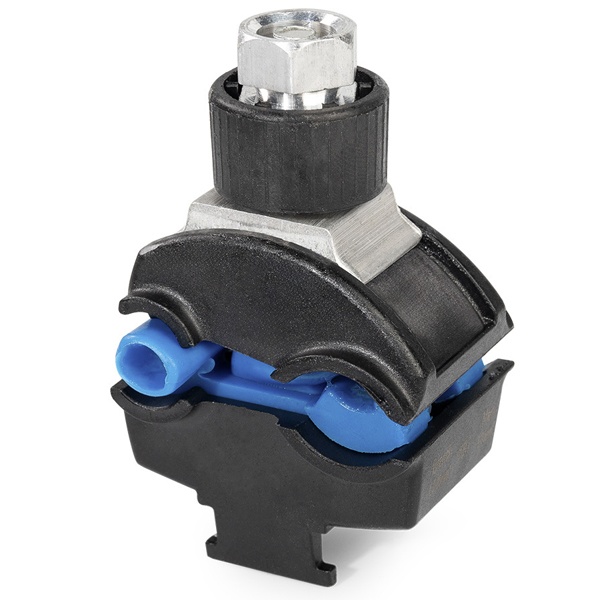

Зажим-клемма для подключения провода СИП сечением 1.5-10 мм2 к жиле магистрали сечением 16-95 мм2 с прокалыванием изоляции
Зажим-клемма для подключения провода СИП сечением 1.5-10 мм2 к жиле магистрали сечением 16-95 мм2 с прокалыванием изоляции 108652
Соединения и ответвления всех видов проводников СИП до 1 кВ, а также для подключения проводов абонентов и освещения. При затягивании болтов ЗПО зубцы контактных пластин прокалывают изоляцию и создают надежный электрический контакт.
Монтаж ЗПО может быть осуществлен на действующей линии без отключения питания магистрали. Надежность контактного соединения ЗПО обеспечивается точно подобранным моментом затяжки болта со срывной головкой. Конструкция ЗПО обеспечивает герметичность соединения и устойчивость к атмосферным осадкам.
Изолированный корпус ЗПО выполнен из полимера, стойкого к ультрафиолетовому излучению и погодно-климатическим условиям, армированного стекловолокном. Зажимы предназначены для монтажа Al и Cu жил. Зажимы снабжены резиновым колпачком для изоляции конца провода ответвления. Быстрый монтаж ЗПО без снятия изоляции.
Прокалывающий ответвительный зажим КВТ ЗПО 16-95/1,5-10 — это тот самый расходник, который выручает, когда от магистрали СИП нужно быстро и аккуратно снять ответвление, не превращая монтаж в «раскопки» жилы. В упаковке сразу 20 штук — удобно, если делаете несколько подключений подряд или собираете объект с запасом.
По месту применения всё просто: такие зажимы ставят на ответвлениях от воздушных линий с СИП — на ввод в дом, на питание хозпостроек, уличного освещения, небольших щитов и узлов, где нужно снять питание с магистрали и уйти проводом меньшего сечения. Особенно полезны там, где важна скорость монтажа и нет желания (и смысла) зачищать изоляцию на несущей линии.
Ключевые характеристики по маркировке:
- магистраль (СИП): 16–95 мм²;
- ответвление: 1,5–10 мм²;
- тип: прокалывающий ответвительный;
- поставка: упаковка 20 шт;
- производитель/бренд: КВТ;
- артикул: 108652.
В практической работе ценность такого зажима в том, что он позволяет делать ответвление «в одну операцию»: поставили на провод, протянули — и контакт готов. Не нужно снимать изоляцию с магистрали, не нужно подматывать и придумывать, как потом защитить место соединения от погоды. Для монтажника это экономия времени, а для линии — меньше шансов получить повреждение жилы из‑за неаккуратной зачистки.
Как он работает и что «защищает» по сути: внутри зажима стоят контактные элементы, которые при затяжке прокалывают изоляцию магистрали и ответвления и прижимаются к токопроводящим жилам. За счёт этого получается стабильный электрический контакт без оголения провода снаружи. В нормальной сборке это снижает риск плохого контакта из‑за окисления и помогает избежать типичных проблем самодельных скруток на улице — нагрева, потерь и «плавающих» неисправностей.
Почему его берут на объект: быстрое подключение ответвлений на СИП, повторяемый результат (меньше зависит от «рук»), и удобно, что диапазоны сечений перекрывают типовые задачи: от магистрали 16–95 мм² до ответвлений 1,5–10 мм².
Рекомендации по применению: перед монтажом проверьте, что сечения проводов попадают в диапазоны 16–95 и 1,5–10 мм², и что зажим подходит по типу жилы вашего СИП. Тяните крепёж ровно, без перекоса, и не пытайтесь «дожать для верности» сверх разумного — у прокалывающих соединений важнее правильная установка, чем избыточное усилие. Если линия под напряжением — работайте только по правилам и допускам, а в сомнительных случаях отключайте: зажим ускоряет монтаж, но не отменяет технику безопасности.
