Выключатель автоматический EKF ВА-99M 63/20А 3P 25кА
Силовой трехполюсный автоматический выключатель серии ВА-99М, ток нагрузки 20 Ампер с отключающей способностью 25кА, ЕКФ.
Номинальный ток20 A Количество полюсов3 Отключающая способность Icu 400В25 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
|
|
|
|
|
|
Выключатель автоматический EKF ВА-99M 63/50А 3P 25кА
Силовой трехполюсный автоматический выключатель серии ВА-99М, ток нагрузки 50 Ампер с отключающей способностью 25кА, ЕКФ.
Номинальный ток50 A Количество полюсов3 Отключающая способность Icu 400В25 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Выключатель автоматический EKF ВА-99M 63/63А 3P 25кА
Силовой трехполюсный автоматический выключатель серии ВА-99М, ток нагрузки 63 Ампера с отключающей способностью 25кА, ЕКФ.
Номинальный ток63 A Количество полюсов3 Отключающая способность Icu 400В25 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Выключатель автоматический EKF ВА-99M 100/16А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-100, ток нагрузки 16 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток16 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Выключатель автоматический EKF ВА-99M 100/20А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-100, ток нагрузки 20 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток20 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Выключатель автоматический EKF ВА-99M 100/25А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-100, ток нагрузки 25 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток25 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Выключатель автоматический EKF ВА-99M 100/ 40А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-100, ток нагрузки 40 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток40 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Выключатель автоматический EKF ВА-99M 100/ 50А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-100, ток нагрузки 50 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток50 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Выключатель автоматический EKF ВА-99M 100/ 63А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-100, ток нагрузки 63 Ампера с отключающей способностью 35кА, ЕКФ.
Номинальный ток63 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Хит
Выключатель автоматический EKF ВА-99M 100/80А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-100, ток нагрузки 80 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток80 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Хит
Выключатель автоматический EKF ВА-99M 100/100А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-100, ток нагрузки 100 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток100 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Выключатель автоматический EKF ВА-99M 100/125А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-100, ток нагрузки 125 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток125 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Новинка
|
|
Новинка
|
|
Выключатель автоматический EKF ВА-99M 250/100А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-250, ток нагрузки 100 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток100 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Хит
Выключатель автоматический EKF ВА-99M 250/125А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-250, ток нагрузки 125 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток125 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Выключатель автоматический EKF ВА-99M 250/160А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-250, ток нагрузки 160 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток160 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Выключатель автоматический EKF ВА-99M 250/200А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-250, ток нагрузки 200 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток200 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Выключатель автоматический EKF ВА-99M 250/225А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-250, ток нагрузки 225 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток225 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Выключатель автоматический EKF ВА-99M 250/250А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-250, ток нагрузки 250 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток250 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Выключатель автоматический EKF ВА-99M 1250/1000А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-1250, ток нагрузки 1000 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток1000 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
Выключатель автоматический EKF ВА-99M 1250/1250А 3P 35кА
Силовой трехполюсный автоматический выключатель серии ВА-99М-1250, ток нагрузки 1250 Ампер с отключающей способностью 35кА, ЕКФ.
Номинальный ток1250 A Количество полюсов3 Отключающая способность Icu 400В35 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|

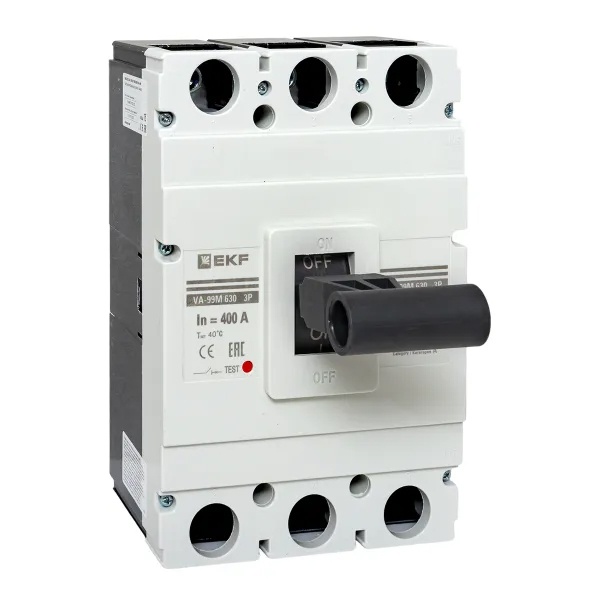

Выключатель автоматический EKF ВА-99M 630/400А 3P 50кА
Силовой трехполюсный автоматический выключатель ВА-99М-630, ток нагрузки 400 Ампер с отключающей способностью 50кА, ЕКФ
Номинальный ток400 A Количество полюсов3 Отключающая способность Icu 400В50 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|

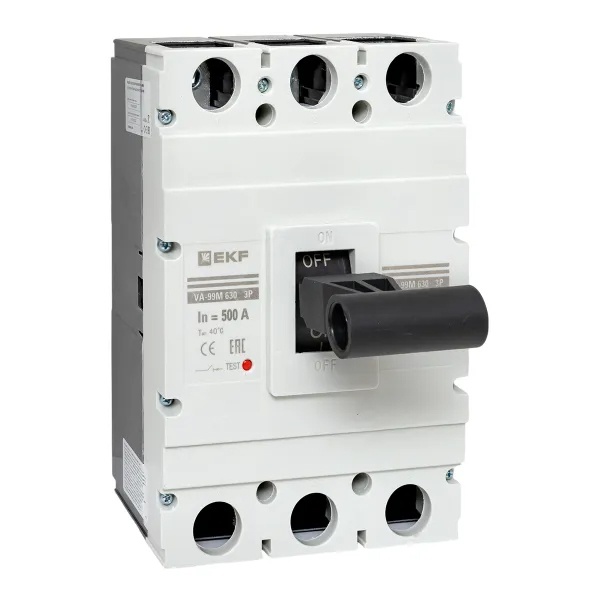

Выключатель автоматический EKF ВА-99M 630/500А 3P 50кА
Силовой трехполюсный автоматический выключатель ВА-99М-630, ток нагрузки 500 Ампер с отключающей способностью 50кА, ЕКФ
Номинальный ток500 A Количество полюсов3 Отключающая способность Icu 400В50 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|

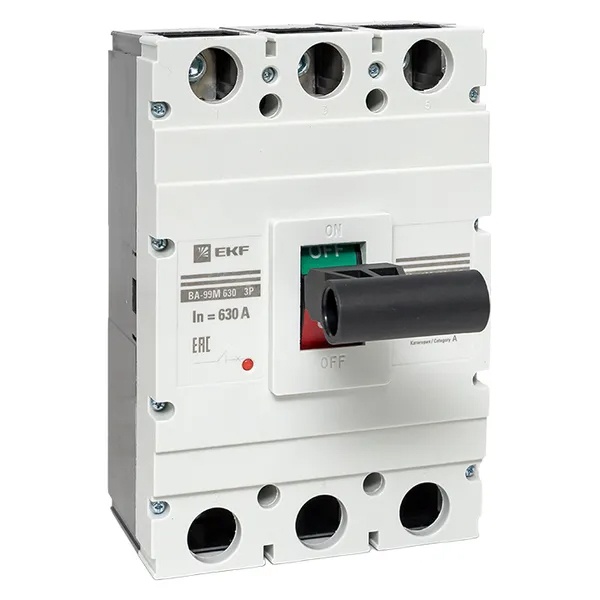

Выключатель автоматический EKF ВА-99M 630/630А 3P 50кА
Силовой трехполюсный автоматический выключатель ВА-99М-630, ток нагрузки 630 Ампер с отключающей способностью 50кА, ЕКФ
Номинальный ток630 A Количество полюсов3 Отключающая способность Icu 400В50 кА РасцепительТермомагнитный Регулировка расцепителяНет
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Выключатель автоматический EKF ВА-99C (Compact NS) 250/250А 3P 45кА
Компактный силовой трехполюсный электрический автомат EKF ВА-99С-250, ток нагрузки 250 Ампер с отключающей способностью 45кА
Номинальный ток250 A Количество полюсов3 Отключающая способность Icu 400В45 кА РасцепительТермомагнитный Регулировка расцепителяТеплового и магнитного порога
|
|
Выключатель автоматический EKF ВА-99C (Compact NS) 400/400А 3P 45кА
Компактный силовой трехполюсный электрический автомат EKF ВА-99С-400, ток нагрузки 250 Ампер с отключающей способностью 45кА
Номинальный ток400 A Количество полюсов3 Отключающая способность Icu 400В45 кА РасцепительЭлектронный Регулировка расцепителяТеплового и магнитного порога
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Трехполюсные силовые автоматы ЕКФ серии ВА-99М
Автоматические выключатели серии ВА-99М представляют собой моноблок в литом корпусе, который нужен для нечастых коммутаций нагрузки в нормальном режиме, а также для защиты распределительных сетей и электродвигателей от токов перегрузки и короткого замыкания. Сферой их применения служит гражданское строительство, коммерческие и промышленные объекты. Литой корпус аппаратов выполнен из специального термостойкого пластика, нужная форма которого получается путём литья и формовки. Представленная линейка автоматов является флагманской серией компании EKF с самым широким диапазоном возможностей. В номенклатуре встречаются устройства в восьми типоразмеров: 63, 100, 250, 400, 630, 800, 1250 и 1600 с номинальным значением тока от 16 до 1600 Ампер. Силовые автоматы имеют расцепители, которые могут быть электронными и термомагнитными с регулируемой и фиксированной уставкой. Отключающая способность автоматов - 25, 35, 42 и 50 кАмпер.
Внешне аппараты состоят из основания и крышки с фальшпанелью, имеющей место для управляющего рычага и кнопочного толкателя с функцией тестирования механизма отключения. Рукоятка управления имеет 3 режима: включение, отключение и срабатывание. Внутреннее устройство автомата состоит из присоединительных зажимов, неподвижных и подвижных контактов, изолирующей и плоской рейки, регулировочных винтов и дугогасительной камеры. Монтаж аппаратов производится на ровную жесткую поверхность. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы. Возможна коммутация алюминиевым и медным проводом.
Стандартная комплектация включает в себя:
- автоматический выключатель в литом корпусе;
- паспорт;

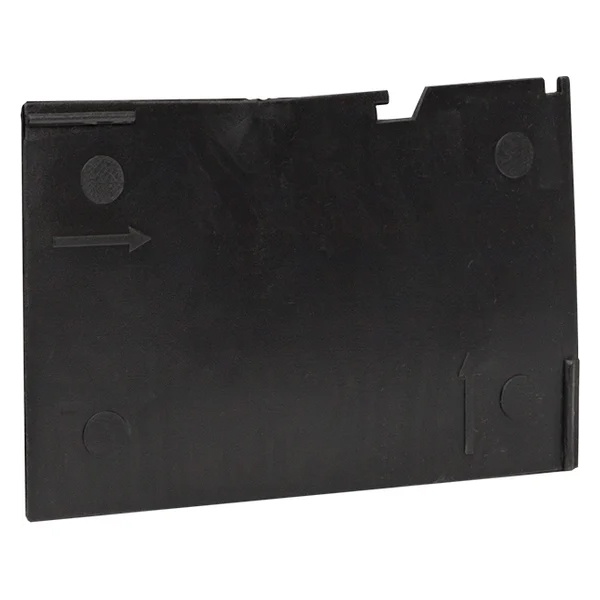

- межфазные перегородки;
- болты.

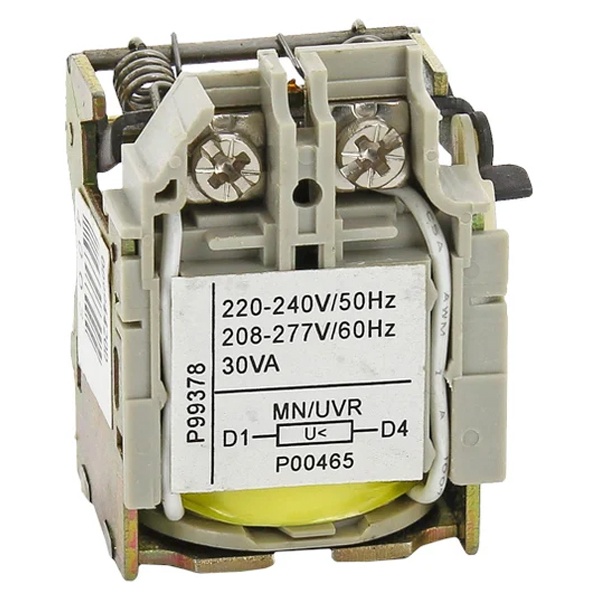

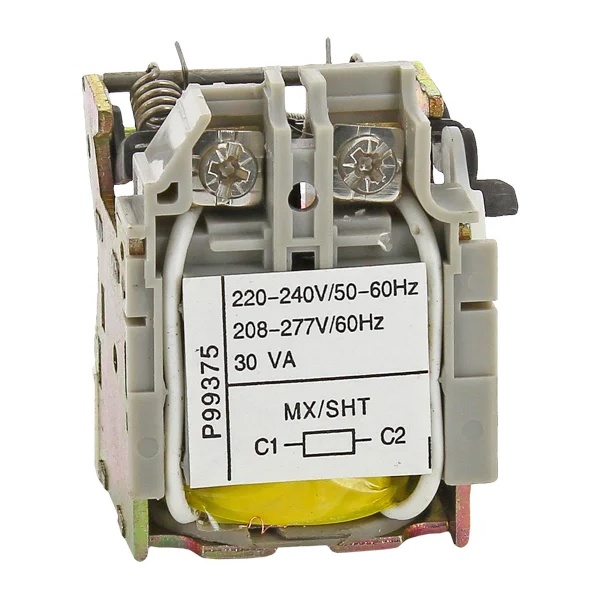

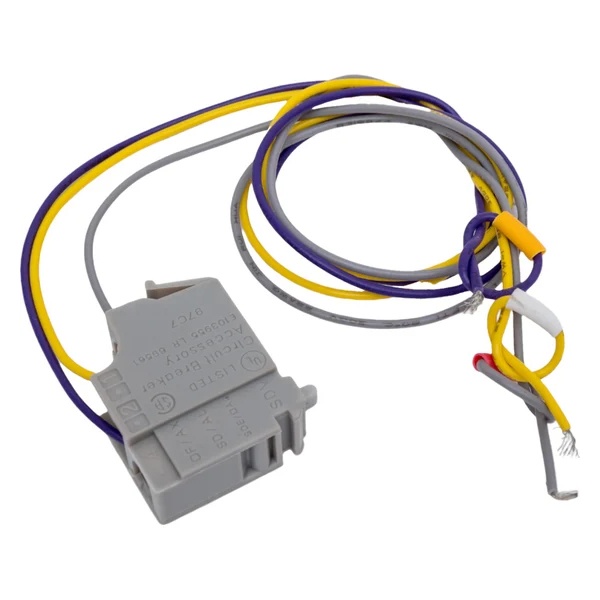

К данной серии аппаратов представлено большое количество дополнительных аксессуаров для реализации автоматического и дистанционного управления и сигнализации, также принадлежности для улучшения электробезопасности персонала и для удобства монтажа и предотвращения аварий. Среди них выделяют: дополнительные и аварийные контакты, расцепитель независимый и минимальный, монтажные рейки для крепления на DIN-рейку, ручной поворотный привод и электропривод.
