ШВВП провод осветительный

Электрический соединительный шнур с многопроволочными медными жилами в ПВХ изоляции для освещения

Применение электрического провода ШВВП

Шнуры марки ШВВП предназначены для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных на напряжение до 380 В для систем 380/380 В.

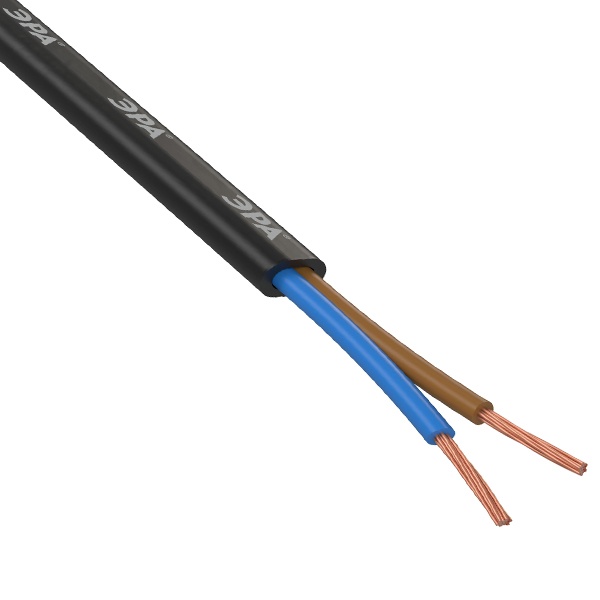

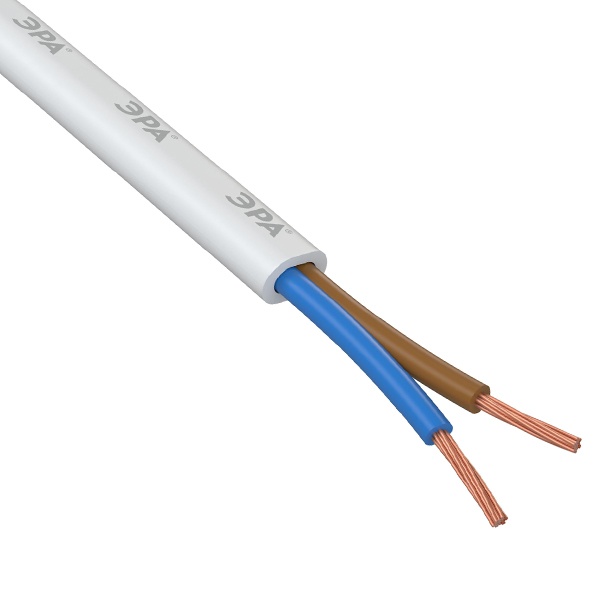

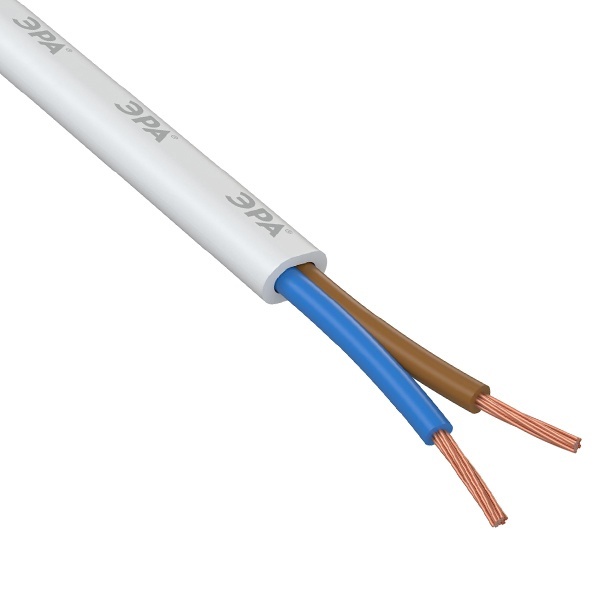

Структура электрического провода ШВВП

1. Токопроводящая жила - медная или медная луженая (по требованию потребителя, при заказе к марке добавляют букву "л"), круглой формы, многопроволочная класса 5 по ГОСТ 22483.

2. Изоляция - из ПВХ пластиката.

3. Расположение жил - изолированные жилы расположены параллельно.

4. Оболочка - из ПВХ пластиката.

Технические характеристики электрического провода ШВВП

- Климатическое исполнение по ГОСТ 15150:

У - категорий размещения 1, 2, 3

Т - категории размещения 4

УХЛ - категории размещения 4

- Шнуры исполнения У предназначены для эксплуатации при температуре окружающей среды: от -40°до +40°С, шнуры остальных исполнений: от -25°до +40°С

- Максимальная температура токопроводящей жилы при эксплуатации: +70°С

- Шнуры после выдержки в воде при температуре (20±5)°С в течение 1 ч должны выдержать испытание переменным напряжением 2000 В частоты 50 Гц в течение 15 мин.

- Шнуры не распространяют горение при одиночной прокладке

- Номинальные токовые нагрузки указаны в Приложении.

- Ресурс шнуров, выраженный в стойкости к знакопеременным деформациям изгиба при номинальном напряжении, составляет: не менее 30000 (60000) циклов (движений)

- Номинальное растягивающее усилие и диаметр роликов соответствует указанным в Приложении.

- Установленная безотказная наработка должна быть: не менее 5000 ч., для шнуров, применяемых в стационарных эл.приборах: не менее 12000 ч

- Строительная длина шнуров: не менее 50 м

- Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию

- Срок службы шнуров: не менее 6 лет, для шнуров, применяемых в стационарных эл.приборах: не менее 10 лет
