Герметичные обжимные гильзы под опрессовку для соединения провода СИП между собой
Прокладывание магистральных линий систем СИП, никогда не обходилась без необходимости в соединениях различных жил проводов. При этом используют соединительные гильзы.
Потребность в стыковке проводов может понадобиться:
1. Во время прокладывания линий СИП на опорах может закончиться провод на одной из катушек и необходимо стыковать его со второй с одинаковой величиной сечения соединяемых жил.
2. При возникновении, при прокладывании линии электропередач, необходимости перейти в петле на опоре с электропровода с одним сечением, на электропровод с другим.
3. При переходе от линий СИП к воздушным или подземным электрокабелям на стенах зданий.
В таких случаях используют для того, чтобы соединить неизолированный электропровод специальные соединительные гильзы. Для их изготовления используют в основном алюминиевые трубки. При таком использовании гильз, концы неизолированных проводов вставляются с противоположных концов в соединительную гильзу и специальным обжимным устройством зажимаются внутри нее. Этим обеспечивается хороший и надежный контакт при стыковке электропроводов и надёжная механическая прочность.
Гильзы разделяют на несколько видов:
1. Изолированная прессуемая гильза герметичная.
2. Неизолированная гильза, для герметизации используется термоусаживаемые трубки.
3. Герметичная гильза с соединением при помощи болта для систем СИП с абонентским ответвлением.

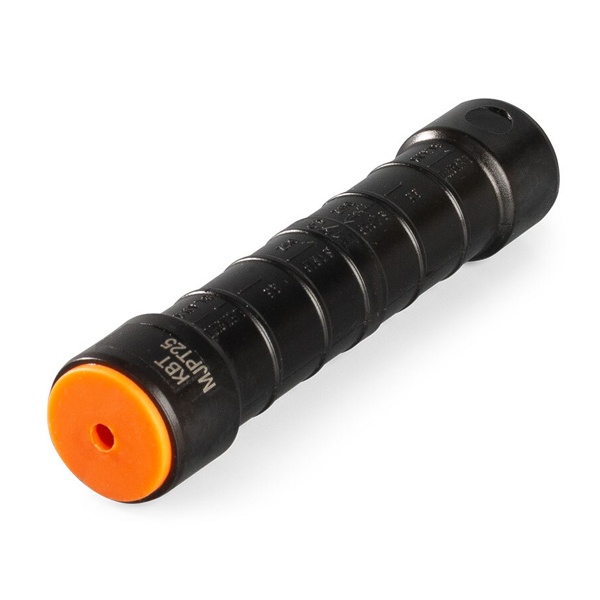

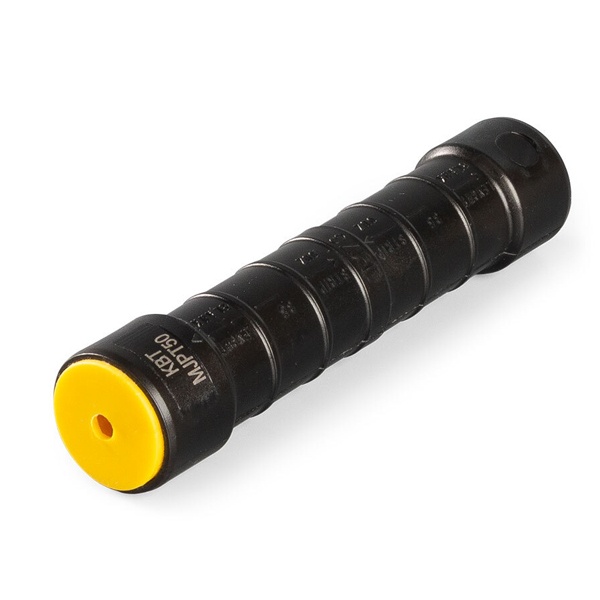

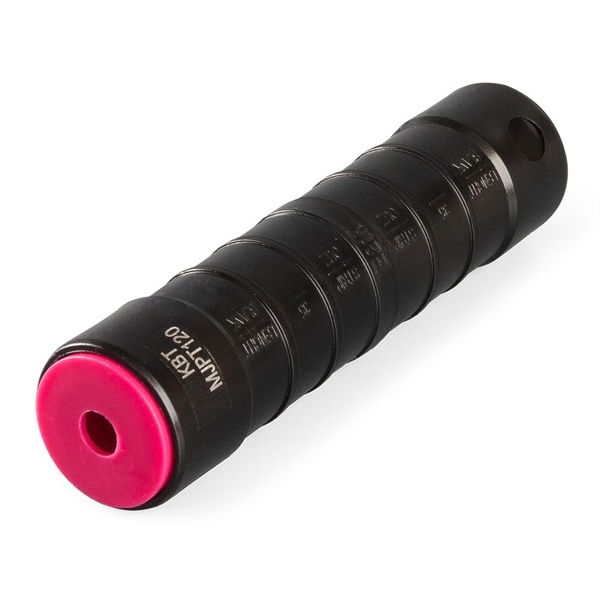

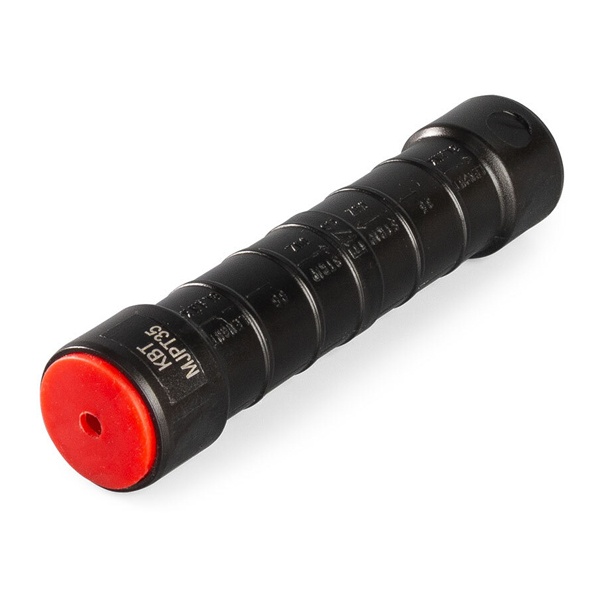

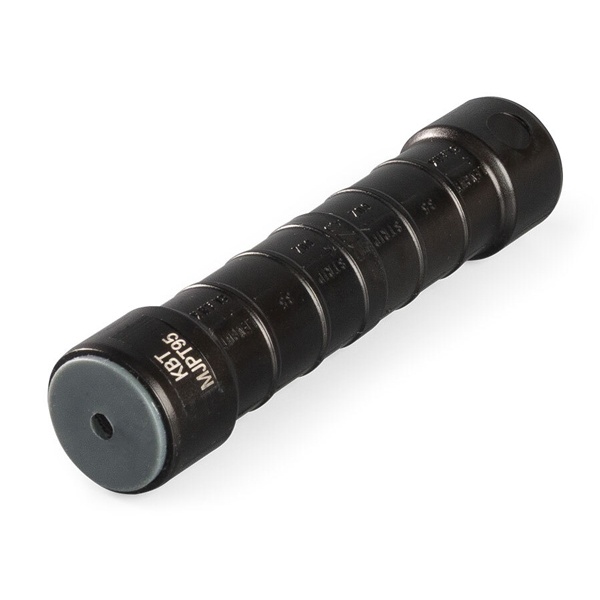

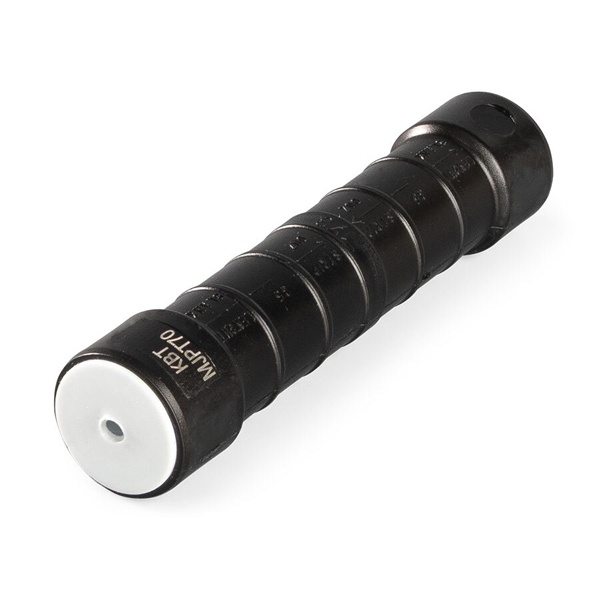

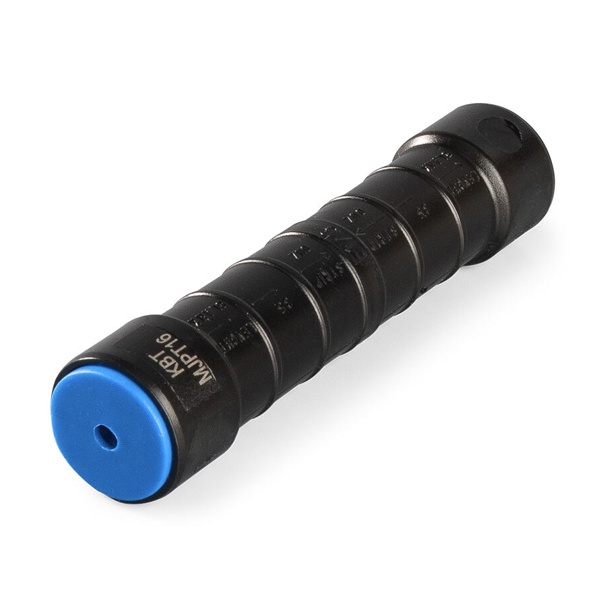

Прессуемая изолированная герметичная гильза
Подобные типы гильз применяют при изолируемом соединении нескольких электропроводов СИП. Соединение проводят введением двух электропроводов в гильзу с противоположных концов и несколько раз обжимают гильзу вместе с электропроводами прессом с матрицей. На концах стыкуемых электропроводов предварительно снимают изоляцию.
В конструкцию гильзы систем СИП входят:
1. Трубка из алюминия, внутри которой посредине имеется перемычка.
2. Два торцевые эластомерные герметизирующие кольца.
3. Изолирующая оболочка, которая обладает стойкостью к различным воздействиям атмосферных проявлений. Для ее изготовления применяют полимер, стойкий к солнечным лучам.
Толщина алюминиевых трубок достаточна для запрессовки ручным прессом и матрицей, электропроводов вставленных в гильзы.
Кольца из эластомера окрашены соответственно величине сечения электропроводов, для которых эта гильза предназначается. Оболочка гильзы из пластика имеет разметку, которая помогает выполнять опрессовку с высоким уровнем качества. На ней указывается место, куда следует прикладывать матрицу и порядок обжима самой гильзы.

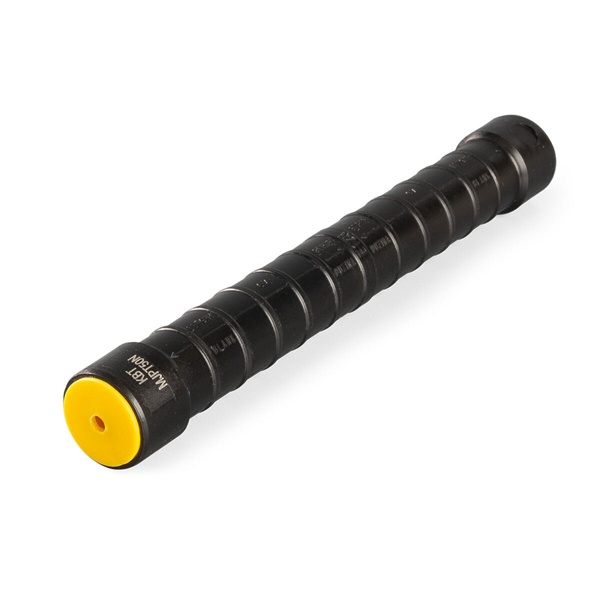

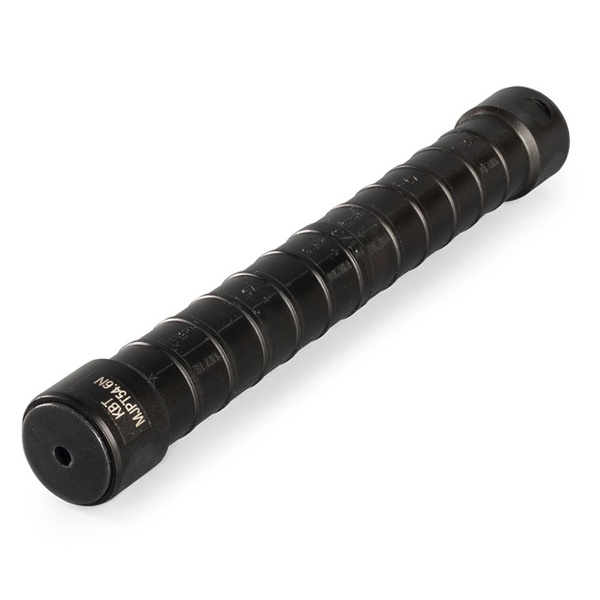

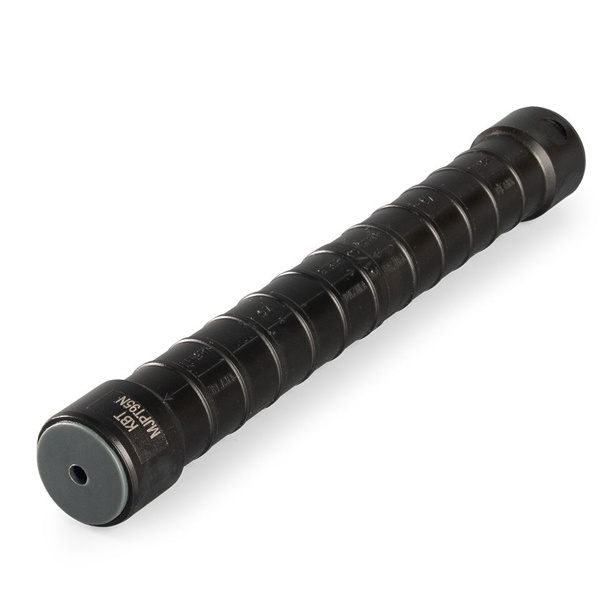

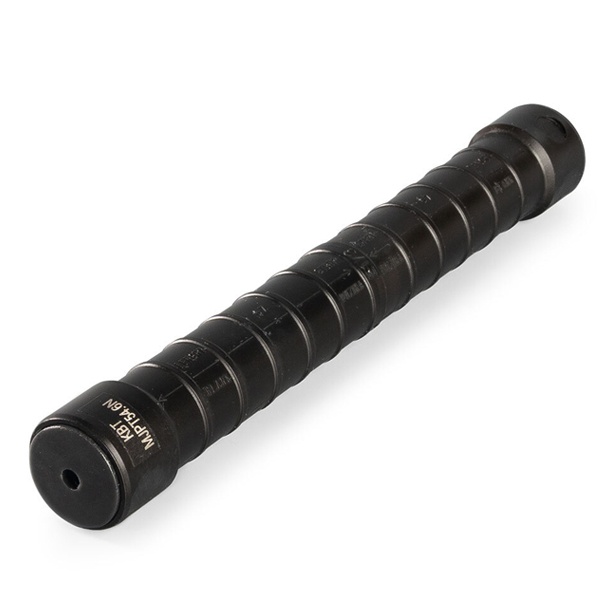

Изолированная гильза для фазного электропровода и для электропроводов нейтрали, у которых изолирована несущая нейтраль несколько разнятся. Такие гильзы изготавливают большей длины и точек опрессовки у них значительно больше.

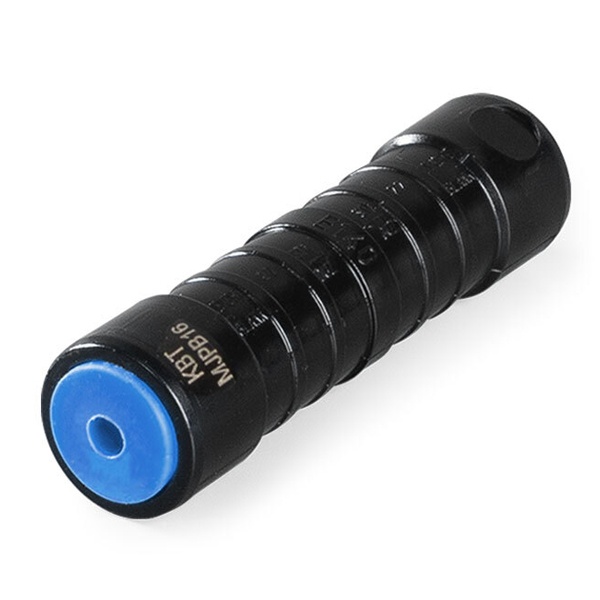

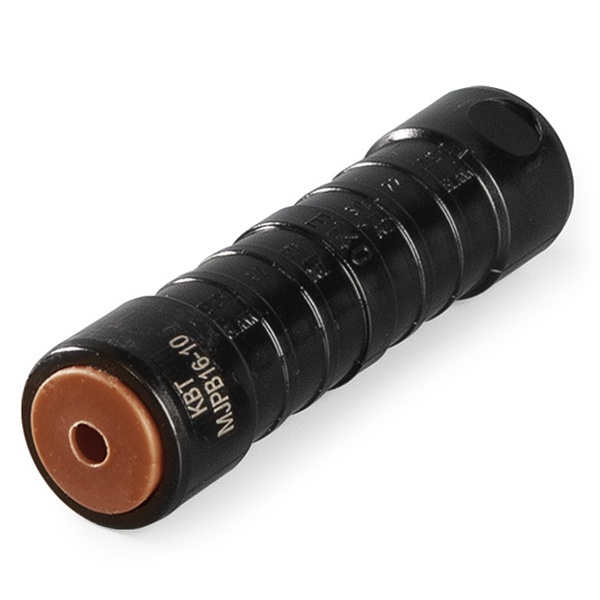

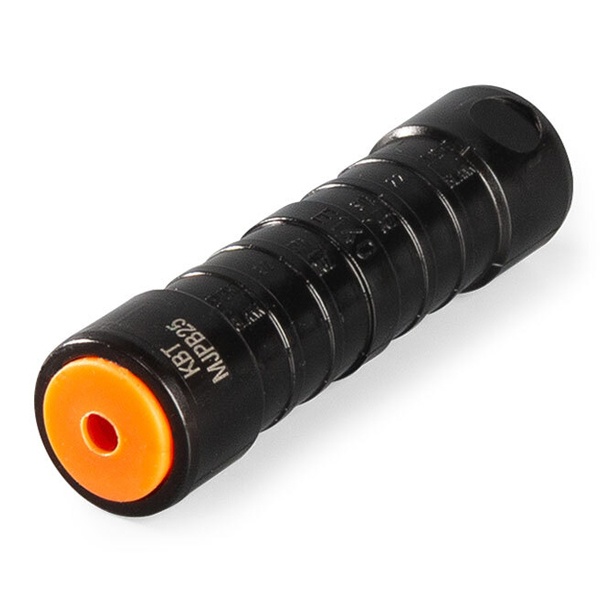

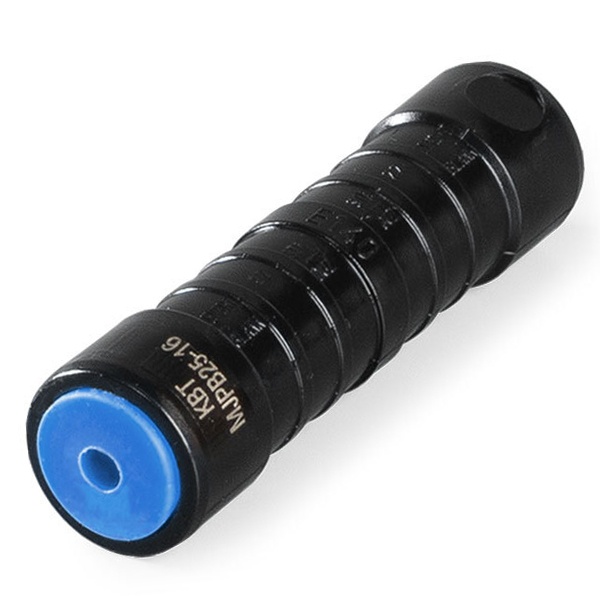

Изолированная, для электропроводов систем СИП, гильза, которую изготовили в абонентском ответвлении, обладает небольшим значением сечения и небольшими размерами, если сравнивать с гильзой для магистральных линий. Отдельные производители соединительных гильз указывают информацию о том, насколько прочна гильза для соединенных электропроводов. Эта величина может колебаться в пределах 60 до 100%.
