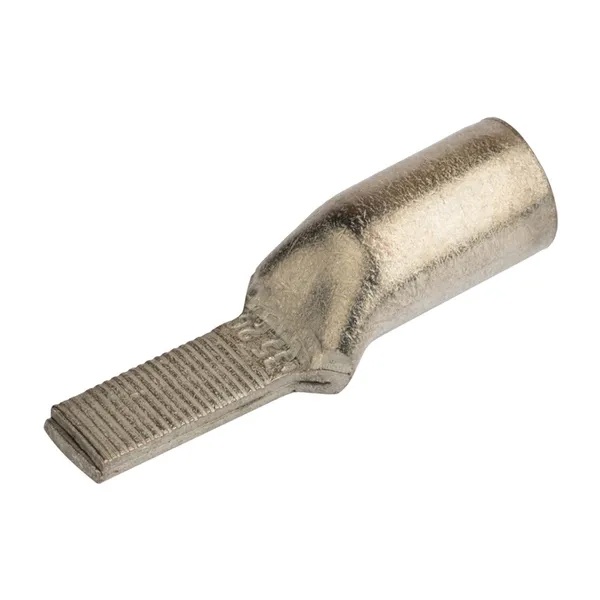

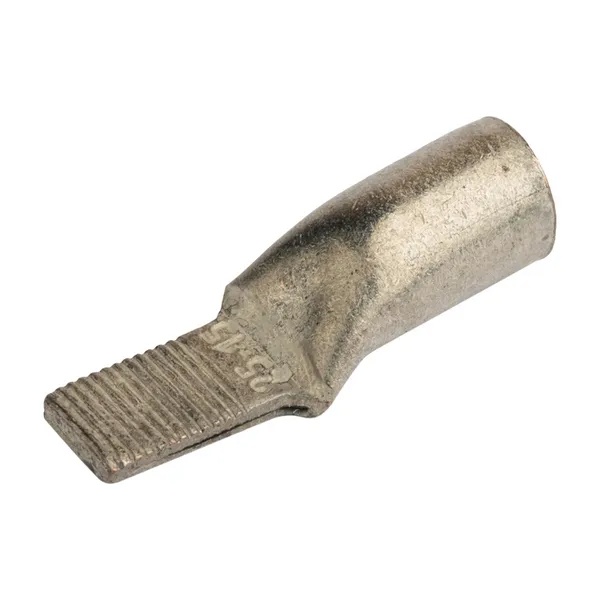

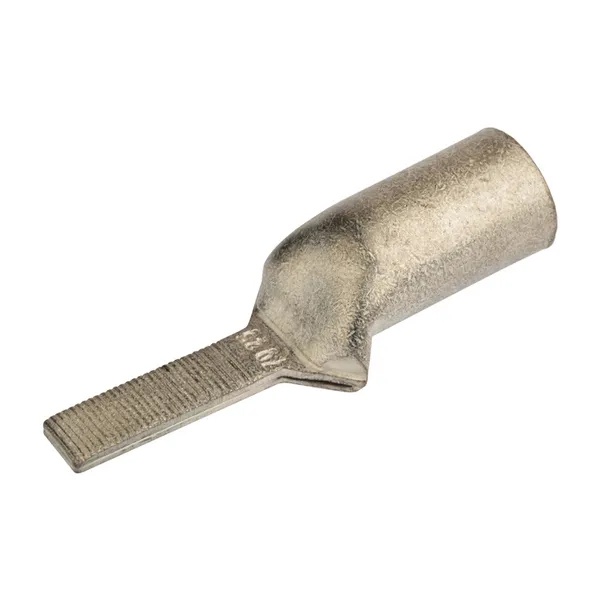

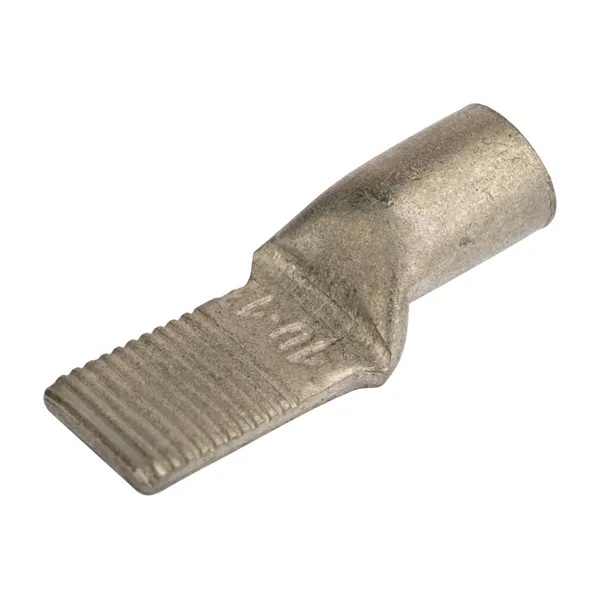

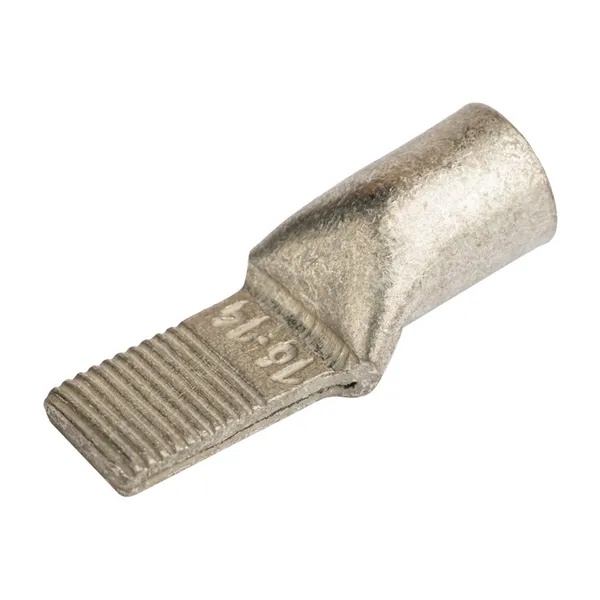

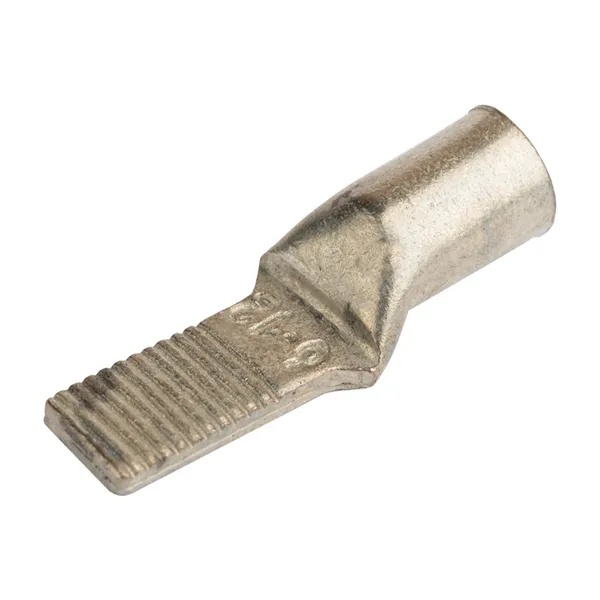

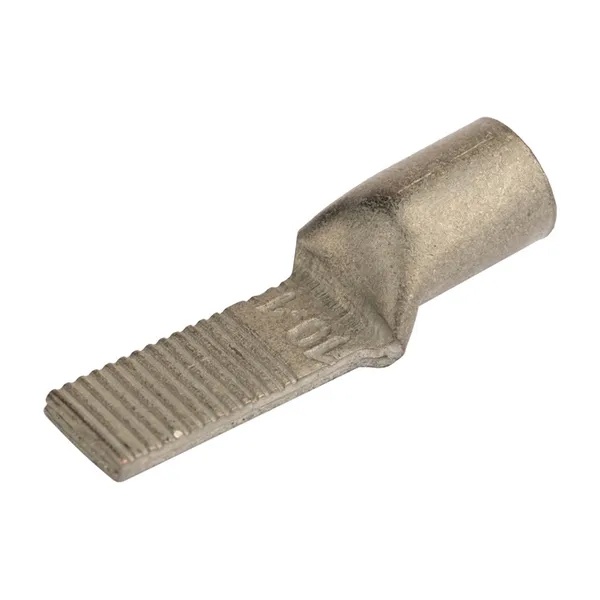

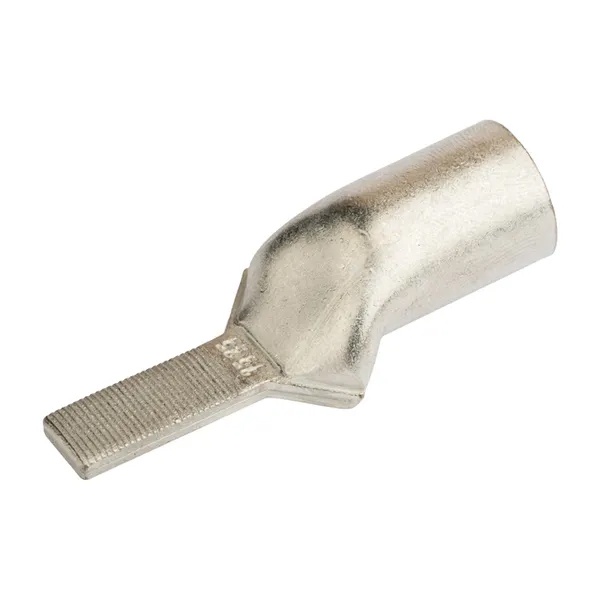

Наконечники штифтовые плоские НШПИ, НШМЛ и штыревые круглые НШКИ

Кабельные наконечники для проводов под опрессовку: НШПИ и НШКИ

В электрических щитках часто возникают аварийные ситуации с последующим отгоранием кабелей в точках их подключения. Чтобы предотвратить ослабление контактного соединения, в качестве концевых элементов для проводов и жил применяются кабельные наконечники. Данный вид электротехнической продукции имеет различное конструктивное исполнение и широко используется во всевозможных электроустановках. Кабельные наконечники предназначены для создания надежного контакта между несколькими проводниками, который достигается путем плотного прилегания стенок наконечника по диаметру жилы различными способами.

По форме оконцевания выделяют плоские штифтовые НШПИ и круглые штыревые НШКИ типы, оснащенные изолирующей манжетой, которая, в свою очередь, также может иметь различный цвет исполнения: красный, синий или желтый и материал изготовления: самозатухающий нейлон без галогенов с термостойкостью до 105 градусов Цельсия или самозатухающий ПВХ до 75 градусов Цельсия. Такие изделия служат для оконцевания опрессовкой многопроволочных медных проводов и последующего их крепежа к клеммам электрического оборудования. Опрессовка производится поверх изолирующей манжеты.

Материалом изготовления наконечников данного типа выступает медь марки М1, покрытая методом электролитического лужения, который обеспечивает дополнительную защиту изделия от внешних воздействий и увеличивает срок его службы. Длина наконечников может варьироваться в пределах от 10 до 15 мм, а допустимое сечение проводов находиться в диапазоне от 2.5 до 6 квмм. Тип наконечников с нейлоновой манжетой НШПИ(н) подходит для проводов с сечением от 10 до 35 квмм. Красные наконечники рассчитаны на ток в 19 Ампер, синие – на 27 Ампер, а желтые – на 48 Ампер при максимальном напряжении 690 Вольт. Изделия, изолированные нейлоновой манжетой, выдерживают большие токовые нагрузки в диапазоне от 70 до 160 Ампер.

К конструктивным особенностям НШКИ и НШПИ относят:

• исполнение по типу Easy Entry, которое обеспечивает облегченный монтаж многопроволочных медных жил благодаря манжете, отформованной в виде раструба;
• незаваренный стыковой шов на их трубной контактной части;
• поперечные засечки на внутренней поверхности трубной части, которые увеличивают механическую прочность соединения с жилой.

Особенностью наконечников с изолированной манжетой из нейлона НШПИ(н) является заваренный стыковой шов на трубной контактной части, благодаря которому ориентация наконечников в матрицах инструмента не имеет значения.
