Реле приоритета нагрузки и АВР

Устройства ограничения мощности и управления резервным питанием

Реле приоритета нагрузки представляет собой устройство для отключения и включения приборов в зависимости от их важности. Например, если к электрической цепи подключено два устройства, потребляющих много энергии, то при их одновременном включении может возникнуть настолько высокая нагрузка, что сработает защита по току. В таких случаях один из приборов должен быть основным, а другой резервным, который будет отключен с помощью реле при попытке одновременного включения двух приборов.

Данный аппарат применяется как в бытовых условиях, так и в промышленной отрасли, где бесперебойное электроснабжение является главным приоритетом. Также он может выступать в роли реле ограничения мощности, когда необходимо ограничить ток, например, при добавлении новых потребителей в сеть, которая имеет недостаточную нагрузочную способность. В любом случае применение такого аппарата позволяет избежать отключения автоматического выключателя от перегрузки, оставив в работе наиболее важных потребителей.

Устройство реле включает в себя встроенный измеритель тока и исполнительный элемент, который осуществляет коммутацию контактов при достижении порогового значения тока и с заданной выдержкой времени. Предельный ток, коммутируемый встроенными контактами, обычно составляет 16 Ампер. Реле могут быть как однофазными, так и трехфазными, а в зависимости от количества управляемых нагрузок они разделяются на одноканальные и многоканальные. С помощью дисплея и клавиш управления реле настраивают через меню, управляя контакторами.

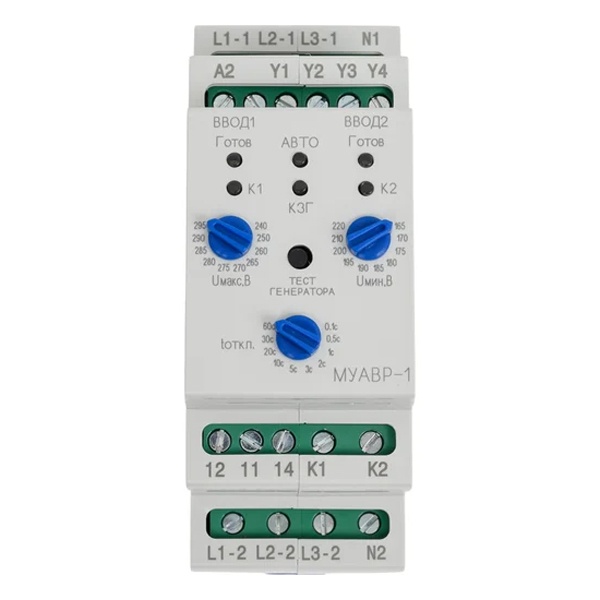

АВР – это устройство автоматического ввода резерва. Оно используется при нарушении параметров тока в основной сети и самостоятельно производит переключение нагрузки на резервный ввод. При этом в качестве резервного источника может выступать другая линия электропередач, бензиновый генератор или аккумулятор. Главное назначение устройства АВР заключается в обеспечении бесперебойного питания электроэнергией потребителей.

Оно обладает 2 системами управления: ручной и автоматической. В ручном режиме управление осуществляется кнопками, которые регулируют вводы и секции, а в автоматическом – кнопки полностью заблокированы. Автомат включается в случае если, основной источник питания отключился, и электричество полностью пропало, произошел сбой в работе фаз, напряжение стало меньше или значительно больше уставки реле, фазы чередуются в неправильном порядке или оборвались.

Существуют следующие схемы АВР:

• с приоритетом ввода;
• с ручным выбором приоритета;
• с секционным приоритетом;
• без приоритета.

Принцип работы каждой из схем очень похож, а выбор зависит от особенностей помещения, самого автомата АВР и особенностей подключенного к розеткам оборудования.
