Труба гофрированная ПВХ (гофра)

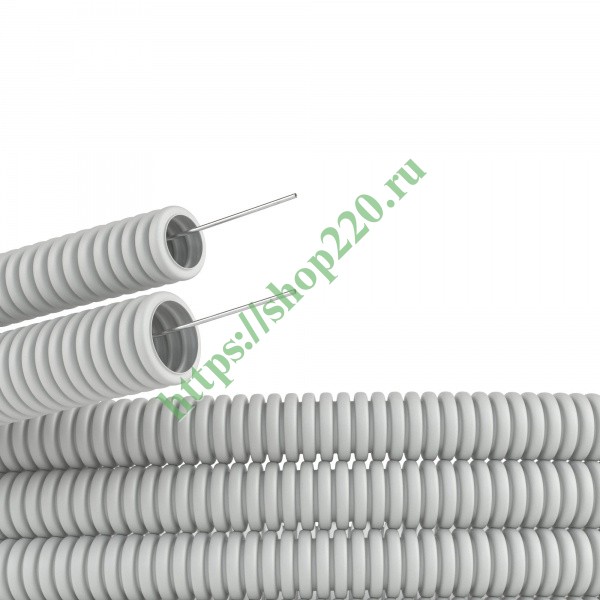

Пластиковые гибкие гофра-трубы ПВХ с зондом (протяжкой) для защиты электрических проводов

Трубы из пластика сейчас используются для монтажа и защиты кабельных сетей, как профессионалами-электриками, так и обывателями в быту. Пластиковые трубы уже давно заменили чугунные и металлические в системах водоснабжения и канализации.

Гофрированные ПВХ-трубы изготавливаются в компании "Промрукав" в России и широко применяются в одиночной прокладке при монтаже электрических установок как внутри, так и снаружи помещений. Также такой тип труб используется про устройстве различных телефонных, компьютерных и телевизионных электросетей, когда используются современные негорючие кабели и провода с изоляцией. Максимальный допустимый предел напряжения достигает одной тысячи вольт. Качество используемого поливинилхлорида оценивается как высокое. Немаловажным плюсом таких конструкций также является и экономия времени на установку и монтаж.

Гофрированные трубы также выполняют функцию рёбер жесткости и, соответственно, защищают кабели, поскольку исключают всякое механическое воздействие. При монтаже проводов вдоль стен можно добиться упрощённого доступа к сетям, что способствует удобству при замене и ремонте кабелей.

Трубы, выполненные из полиэтилена низкого давления, также применяются в одиночной прокладке кабелей из несгораемых материалов. По своей износостойкости и долговечности превосходят трубы из поливинилхлорида.

Если в названии указана аббревиатура НГ, то это означает, что материал использовался "негорючий". Обычно жесткие и гладкие трубы в виде отрезков по три метра используют для прокладки кабеля по стенам и потолкам. Степень защиты такие проводов - IP65, что характеризует их герметичность и защиту от механических воздействий (перепады температур и сильные морозы). Срок службы таких кабелей достигает пятидесяти лет.

Применение электрической гофры ПВХ

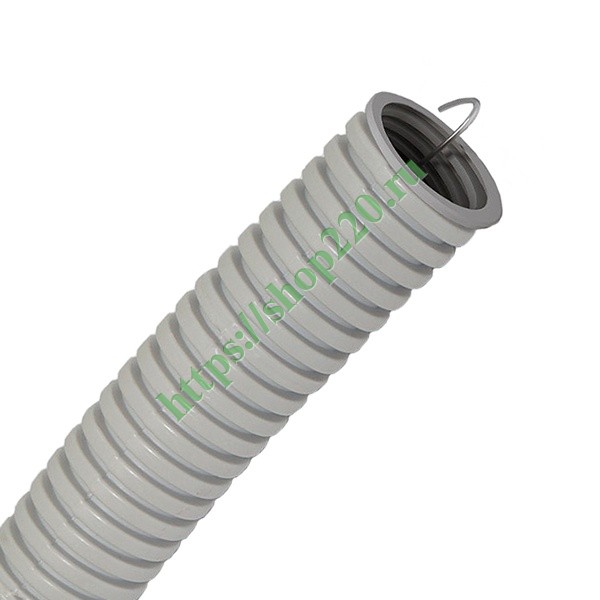

Гибкая гофрированная труба предназначена для защиты от механических повреждений и дополнительной изоляции проводов и кабелей различных электрических установок промышленного, бытового и аналогичного назначения, работающих при напряжении до 1000 В постоянного или переменного тока, частотой до 50 Гц. Трубы изготавливаются из поливинилхлорида. Они, в основном, применяются для скрытой проводки, например, в потолках, стенах, в полу, но могут быть использованы и для открытой проводки в тех случаях, когда нет опасности их механического повреждения при эксплуатации. Для облегчения протягивания провода или кабеля в трубах, в них при изготовлении вставляется протяжка - стальная проволока диаметром 0,8-0,9 мм.

Технические характеристики гофротрубы ПВХ

Стандарт - ГОСТ Р 50827-95 (МЭК 670-89)

ТУ - 3491-001-58409416-02

Материал - самозатухающая композиция поливинилхлорида (ПВХ)

Степень защиты - до IP 55 согласно ГОСТ 14254 (МЭК 529), при использовании соответствующих аксессуаров

Температура монтажа - от -5°С до +60°С

Сопротивление к сжатию - свыше 350 Н на 5 см при +23±2°С (легкий тип); свыше 750 Н на 5 см при +23±2°С (тяжелый тип)

Ударопрочность - 2 кг с высоты 100 мм при -5°С

Сопротивление изоляции - не менее 100 МОм (Ом х м), 500 В в течении 1 мин

Диэлектрическая прочность - не менее 2000 В, 50 Гц в течении 15 мин

Огнестойкость - не поддерживают горения, ГОСТ 27483-87 (испытание раскаленной проволокой при 650°С)

Упаковка - целофанированные бухты
