Шайбы пружинные гроверные DIN127

Шайбы одновитковые амортизационные DIN127

Шайбы гроверные DIN127 применяются в резьбовых соединениях в качестве контрящего элемента, призванного предотвратить самопроизвольное отвинчивание крепежных деталей. Использование шайбы позволяет создать полноценное прочное соединение, устойчивое к вибрационным нагрузкам.

Конструктивные особенности

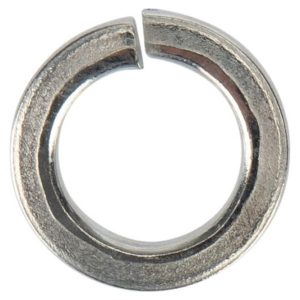

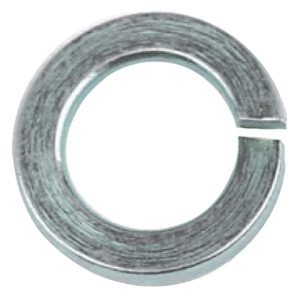

Гроверная шайба одновитковая представляет собой плоское кольцо с разрезом, концы которого находятся не в одной плоскости, а приподняты друг относительно друга. Для их выравнивания требуется приложение определенного усилия, что и обеспечивает пружинящее действие шайбы. Простая, но эффективная конструкция придает шайбе амортизационные свойства и позволяет частям крепежного соединения оставаться зафиксированными даже при сильных вибрационных нагрузках. Для усиления прижимного действия можно использовать две шайбы.

Основное предназначение гроверной шайбы заключается в гашении продольных нагрузок на болт и предотвращении ослабления резьбового соединения. От раскручивания вследствие поперечных нагрузок гровер защитить не сможет.

Недостатком гроверной шайбы является возможность применения только в соединениях с правосторонней резьбой.

Шайбы стандарта DIN127 выполняются в двух модификациях: с острыми кромками, иначе шайба Гровера, и с округлыми кромками.

Шайбы выпускаются с отверстиями разных размеров для возможности подбора под диаметр винта или болта.

Технология изготовления гроверных шайб заключается в поточном производстве заготовок из стальной проволоки и сгибании их по установленным лекалам. Простота изготовления обуславливает невысокую стоимость метиза.

Материалы изготовления

Гроверные шайбы изготавливают из различных материалов для возможности применения со всеми известными разновидностями основного крепежа:

• 1. Углеродистая сталь.
• 2. Пружинная сталь.
• 3. Нержавеющая сталь.
• 4. Сталь с защитным покрытием: гальваническим цинкованием, желтым хроматированием.
• 5. Кислотостойкая аустенитная сталь.
• 6. Латунь.
• 7. Алюминий.
• 8. Сплавы цветных металлов.
• 9. Полиамид.

Область применения

Амортизационные свойства гроверных шайб определяют широкий спектр их применения. Все соединения, которые испытывают импульсные нагрузки, нуждаются в микшировании уровня нагрузки на болт, винт или гайку. Это практически вся машиностроительная отрасль, станкостроение и приборостроение, авиапром, горное оборудование, производство сельскохозяйственных машин.

Применение пружинных шайб позволяют повысить срок службы дорогостоящего оборудования и снизить частоту ремонтно-наладочных работ.
