Электромонтажные распределительные щитки IEK для электропроводки
Распределительный щит в доме или квартире, самый важный элемент электроснабжения. В нём сосредоточена вся электропроводка. От правильности монтажа и распределения проводов, будет зависеть удобство и безопасность обслуживания электроприборов.
Составляется схема, в которой указываются какие провода, и к чему будут подключаться. Количество проводов в щите зависит от типа разводки, их количество может превышать десяток. Как правило, разводка в квартире, производится по зонам, и отдельным потребителям. Из составленной схемы будет видно, сколько потребуется автоматических выключателей и количество УЗО. Нельзя забывать, что ванная комната и стиральная машина требуют отдельных линий и обязательной установкой УЗО.
Номинальная мощность автоматического выключателя определяется по предполагаемой максимальной нагрузке на линии. Но она не должна превышать максимально допустимую мощность, для сечения провода, в применяемом кабеле. В жилых зонах ставятся УЗО номиналом 30 mA, и 10 mA для влажных помещений.
Выбор распределительного щита

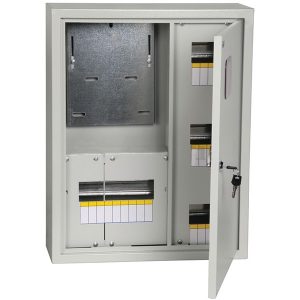

Размеры распределительного щита определяются в модулях, их количество кратно двум (6, 8, 12 и далее). За один модуль принят размер однополосного автоматического выключателя. УЗО занимает два модуля. Для размещения электросчётчика понадобится 8 модулей. Подбирается щит, чтобы после размещения всех устройств, в запасе оставалось несколько свободных модулей. В них можно вставить незадействованные автоматы. В случае выхода из строя, какого-либо автомата, под рукой будет свободный. Для устранения неисправности достаточно будет переставить провода.

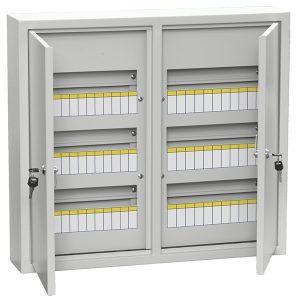

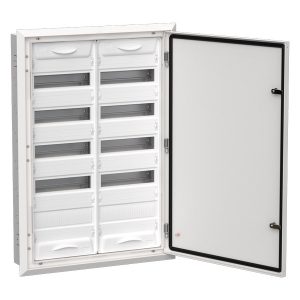

Электрощиты разделяются на два вида: встроенные и навесные, соответственно для скрытой и наружной проводки. Для встроенных щитов, в стене выдалбливается ниша, и подходящего размера штробы, для кабелей. К навесным щитам подводятся кабельные короба, способные вместить нужное количество линий кабеля.
Ко всем видам щитов входящий кабель подводится сверху, а выходящие линии снизу. Внутри щита закрепляются две клеммные шины: ноль и заземление. Они могут располагаться вверху и внизу, или обе рядом. Автоматические выключатели и УЗО крепятся на специальные DIN-рейки. В электрической цепи УЗО стоят после автоматов, поэтому расположить их лучше на нижней DIN-рейке.
Подключение проводки
Входящий фазный провод подключается к верхним клеммам защитных автоматов. Все верхние фазные клеммы, соединяются между собой перемычками или специальной шиной для автоматов (гребёнкой). К нижним клеммам автоматов подключаются фазные провода групп. На каждом подключённом автомате делается соответствующая надпись, на какую линию или группу он подаёт напряжение.
УЗО включается в линию фазного и нулевого провода. В верхние клеммы включается фаза с автомата и ноль с шины. В нижние клеммы фаза и ноль квартирной группы или линии. Нулевые провода групп подключаются к нулевой шине, к ней же подключён нулевой провод питающего кабеля. Соответствующие провода подключаются к шине заземления. Монтаж и подключение проводов делается внимательно, не торопясь, чтобы не допустить путаницы, и обязательно при отключённом напряжении. Схема подключения проводов должна храниться в распределительном щите, чтобы в случае необходимости не пришлось её искать.
