Стандартная катушка светодиодной ленты содержит ровно 5 м. Если необходимая для установки длина ленты меньше, то её нужно разрезать. На всех лентах место, где её можно разрезать имеет чёткое обозначение, и это можно сделать обыкновенными ножницами.
Для подключения к источнику питания, на ленту припаиваются провода. Потребуется тонкий провод, сечением примерно 1 мм, и паяльник маленькой мощности, не больше 40 Вт. Провода берутся разных цветов, чтобы не возникло путаницы с полярностью, небольшой длины около 25 см. Концы проводов зачищаются, с одной стороны, на несколько миллиметров, с противоположной – около одного сантиметра.
Затем концы нужно залудить, используя припой из олова с канифолью, это нужно делать с максимальной осторожностью, тонкий провод легко пережигается. Короткие концы проводов аккуратно припаиваются к контактам ленты. Во время пайки нельзя допускать перегрева светодиодов. От высокой температуры светодиод выходит из строя.
Для цветной (RGB) ленты берётся четыре провода. Они должны соответствовать цветам светодиодов (красный, синий и зелёный). Четвёртый провод общий, любого другого цвета. Когда для установки требуется лента больше чем 5 метров, применяется несколько вариантов.
Для монохромной ленты:
1. Первый вариант состоит в последовательном подключении дополнительного отрезка. При таком способе подключения надо учитывать, что нагрузка на блок питания возрастает, необходимо увеличивать его мощность. Также чем длиннее лента, тем больше перепад напряжения на её концах. Это делает свечение диодов у основания ярче, чем на её конце. Увеличивается и сила тока протекающего по цепи, нагревая светодиоды и всю ленту.

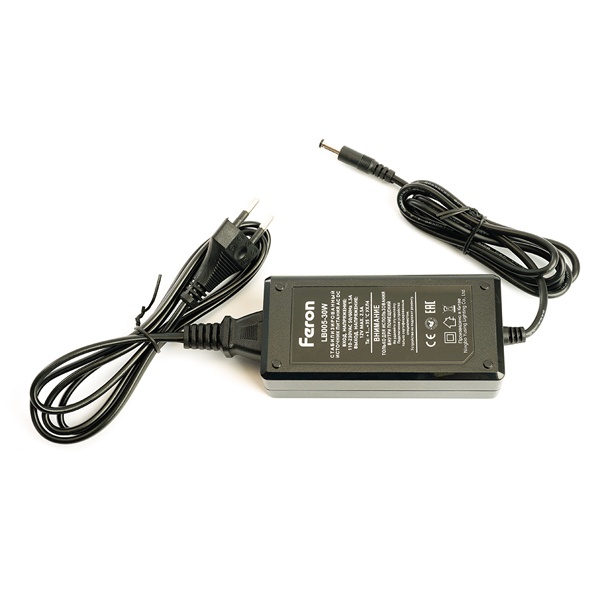

2. Второй вариант – ленты подключаются параллельно. В этом случае, для второй ленты, питающий провод должен быть сечением около 1,5 мм, и мощный блок питания. С повышением мощности, соответственно увеличиваются его габариты.
3. Третий вариант. Подключать к разным блокам питания, с соответствующей мощностью для каждой ленты.
Для RGB ленты используются несколько иные варианты. Лента RGB подключается через контроллер, которым производится управление цветами и яркостью свечения. Контроллер имеет два контакта «+» и «-» для питающих проводов, и четыре для соответствующих цветов на ленте. Если позволяют габариты и мощность блока питания, а контроллер способен выдержать нагрузку, то второй отрезок ленты можно подключить параллельно.
Уменьшить нагрузку позволит применение второго блока питания, а для сохранения синхронизации свечения с первой лентой, подключается усилитель. Усилитель имеет два контакта подключаемых к блоку питания, и четыре пары контактов для двух RGB лент. К первой ленте провода припаиваются с обеих сторон. С одной стороны провода подсоединяются к контроллеру, соответственно цветам: красный, синий, зелёный и общий. Провода с другой стороны ленты подключаются, соответственно цветам, к входящим контактам усилителя. К выходящим контактам усилителя подключается вторая лента, также соблюдая цветность проводов.
Завершается монтаж ленты её установкой. Для этого зачищается место установки, с тыльной стороны ленты снимается защитная плёнка. Затем лента подносится к нужному месту и плотно прижимается.
