Бирки маркировочные для кабеля

Кабельные бирки для маркировки проводов

Говорят, что электрик, как и сапер, ошибается однажды. Поэтому в оборудовании для электротехнического монтажа и прокладки кабельных линий, мелочей нет. Специалист с первого взгляда должен определить категорию кабеля и его назначение. Для маркировки трассовых закладок существуют специальные бирки.

Для маркировки кабельной разводки используются бирки из алюминия, стали и пластмассы. Два первых материала используются только для обозначения внутри помещений с нормальным микроклиматом. Для аналогичных условий, а также в помещениях с повышенной влажностью, наличием агрессивной среды и подземных линий, применяются маркировочные таблички из полимеров. Маркировка наносится на бирку с помощью чеканки, гравировки, выжигания, несмываемой краски. Способ маркировки, также зависит от состояния окружающей среды.

Для каждого типа закладки кабеля существуют определенные регламенты, определяющие количество мест на энергетической линии, которые необходимо снабдить маркировочным элементом.

1. Кабельная закладка в бетонные лотки:

- в начале и конце устройства;
- в местах поворотов и ответвлений;
- в местах подключения к потребителю.

2. Открытая прокладка:

- на расстоянии 50 метров друг от друга;
- в местах изменения направления;
- в местах прохождения через стены, перекрытия, фундаментные блоки (на входе/выходе).

3. Скрытые кабельные линии:

- во всех доступных местах (канализационные и вентиляционные колодцы);
- на муфтах соединений;
- в местах конечной подводки.

Маркировочные бирки на кабельных линиях закрепляются с помощью: капроновой нити, металлической проволоки, капронового ремешка с застежкой. В сырых помещениях, металлический крепеж покрывается битумом или влагостойкой краской.

В зависимости от токовых характеристик кабельной линии, используется несколько форм маркировочных бирок:

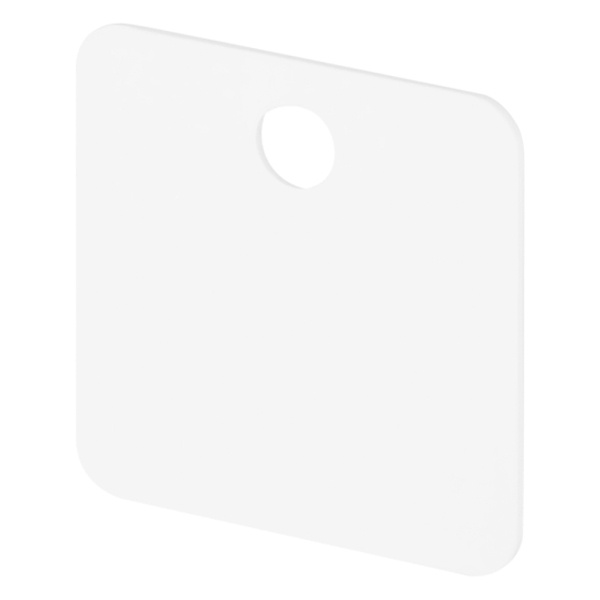

- квадратные бирки употребляются для маркировки силовых проводниковых устройств с напряжением до одной тысячи вольт;
- круглыми бирками маркируются линии с напряжением более тысячи вольт;
- треугольные бирки предназначены для кабелей контроля.

Информация маркировки бирок должна содержать: марку кабеля; его сечение; номинальное рабочее напряжение.

Здесь вы можете приобрести бирки всех типов, с поставкой от отечественного производителя. Бирки изготовлены из полиамида. Стоимость изделия несоизмерима с его важностью и необходимостью.
