Снят с продажиЗамена в наличии
|
|
Производитель:
TE-Entrelec
Проходная колодка Тайко Электроникс (АББ) винтового зажима
Ключевые характеристики
БрендTE-Entrelec
Количество линий1
Номинальный ток32 А
Максимальное сечение проводников4 мм2
Количество подключений к каждой линии2
ЦветСерый
Описание
Проходная колодка Тайко Электроникс (АББ) винтового зажима 1SNA115116R0700
Клеммная колодка от компании TE-Entrelec/ABB предназначена для удобного и надежного соединения проводов из меди или алюминиевых сплавов с номинальным сечением проводников не более 4 мм(2). Данная модель клеммника M4/6 серии SNA обеспечивает фиксацию проводников благодаря винтовому зажиму, который имеет прочную конструкцию и изготовлен из закаленной стали с антикоррозийным покрытием. Ее корпус сделан из термопластичного материала – полиамида, устойчивого к горению. Цвет исполнения изделия – серый. Сфера применения проходной колодки достаточно широка, так как она используется в быту и в производстве и необходима при сборке электрощитов. С ее помощью упрощается процесс монтажа, обеспечивается наглядность и повышается электробезопасность. Клеммный блок имеет следующие параметры: 48х44,5х6 мм. Одноуровневый клеммник рассчитан на токовую нагрузку до 32 Ампер при предельном напряжении сети 1000 Вольт. Проходной зажим устанавливается на DIN-рейку шириной 35 мм или монтажную панель и имеет боковой ввод проводов. Клеммы обладают степенью защиты IP20.
Аналогичные товары на данную позицию Вы можете найти в разделе Клеммники на DIN-рейку наборные.
Характеристики
| Бренд | TE-Entrelec |
| Количество линий | 1 |
| Номинальный ток | 32 А |
| Максимальное сечение проводников | 4 мм2 |
| Количество подключений к каждой линии | 2 |
| Цвет | Серый |
| Вид подключения | Винтовое |
| Ширина | 6 мм |
Зажим клеммный проходной EC000897
grey Screw Clamp Terminal Blocks M4/6
Классификация ETIM
ETIMКоличество уровней1
Поперечн. сечение подключ. однопроволочного (жесткого) провода4 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником4 мм²
Номин. ток In32 А
Номин. (расчетное) напряжение1000 В
Тип электрич. соединения 1Винтовое соединение
Тип электрич. соединения 2Винтовое соединение
Позиция соединенияСбоку (поперечное)
Количество зажимов на 1 уровень2
Способ монтажаDIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Материал изоляции корпусаТермопласт
Рабочая температура-40 °C
Класс негорючести изоляц. материала согл. UL94V0
Ширина/размер ячейки6 мм
Высота (на мин. возможной высоте установки)48 мм
Длина44.5 мм
Проверено на взрывобезопасность по версии "Ex e"Нет
Требуется торцевая пластинаДа
ЦветСерый
Соединенные внутри уровни (между собой)Нет
Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.
Клемма M4/6 винт 4мм.кв., серая

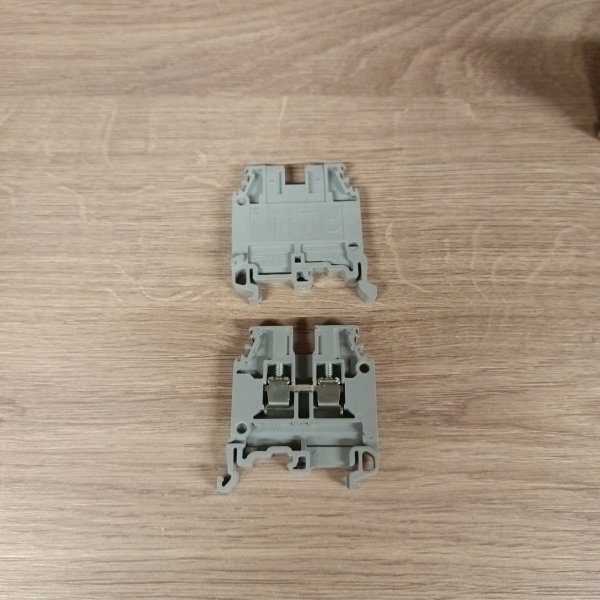

Фото покупателей
Вопрос-ответ
В
Юрий, 22.06.2020 21:39
Добрый день! Какая Маркировка TE-Entrelec (ABB)подходит для данных клемм?
S
Shop220:
Добрый день, Юрий.
Для данных клемм используется маркировка типа RC610.
В
Дмитрий, 21.09.2020 09:30
арт. 1SNA115116R0700 - Клеммник TE-Entrelec (АВВ) M4/6 4мм.кв. - Есть ли к ним перемычки ?
S
Shop220:
Добрый день, Алексей.
С этими клеммниками используются следующие перемычки:
2 полюса 1SNA176663R0000, 3 полюса 1SNA176664R0100, 4 полюса 1SNA176665R0200, 5 полюсов 1SNA176666R0300, 10 полюсов 1SNA176667R0400.
А так же перемычки "гребенка" 1SNA113546R1400 (2 полюса), 1SNA113548R2600 (10 полюсов).
