Шина соединительная КЭАЗ типа PIN (штырь) для АВДТ 4Р (L1N,L2N,L3N) 63А длина 1000мм

Шина соединительная КЭАЗ типа PIN (штырь) для АВДТ 4Р (L1N,L2N,L3N) 63А длина 1000мм 389321

Артикул:

389321

Производитель: КЭАЗ (KEAZ)

Цена: 6 148,80 р. за 1 шт
* цена указана с учетом НДС.

Наличие:

Самовывоз из ПВЗ:
м. Новохохловская	20 апреля
Доставка по Москве и области:	21 апреля

Купить:

- +

шт

Начислим 61 бонус За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.

Распределительные гребенчатые шины до 63A

Самовывоз в Москве:

ул. Новохохловская, д.91, стр.10
                       пн-пт с 8:00 до 20:00
                       сб-вс с 8:00 до 18:00
   подробнее ...

Доставка по Москве и МО:

- в пределах МКАД + 10 км. - 150 руб.
при заказе от 5 000 руб. - бесплатно

- далее + 20 руб./1 км.
пн-пт с 9:00 до 18:00
подробнее ...

Отправка заказов
в регионы России - подробнее ...

Обмен и возврат товара
Возможен в течение 220 дней
с 10:00 до 17:00
в рабочие дни РФ

Описание
Характеристики
Фото
Добавить фото
Вопрос-ответ
Отзывы
Где купить

Четырехполюсная распределительная, гребенчатая шина на 54 модуля для однофазных дифференциальных автоматов, током нагрузки 63 Ампера, длиной 1000 мм, КЭАЗ 389321

Соединительная шина типа PIN (штырь) 4P предназначена для удобного и безопасного параллельного подключения двухполюсных дифференциальных автоматических выключателей в распределительных щитах. Она обеспечивает распределение фазных проводников L1, L2, L3 и нейтрального проводника N между несколькими защитными устройствами от одного источника питания.

Использование PIN-шины позволяет добиться равномерного распределения электрической нагрузки, минимизировать количество проводных соединений и значительно сократить время монтажа. Конструкция штырьевых контактов обеспечивает плотное и надёжное соединение с клеммами автоматов, снижая переходное сопротивление и уменьшая риск перегрева.

Кроме того, соединительная шина повышает общую безопасность и аккуратность сборки электрощита, упрощает обслуживание и последующую модернизацию системы. Применение такой шины способствует повышению надёжности электрических соединений, снижению вероятности ошибок при монтаже и соответствует современным требованиям к распределительным устройствам низкого напряжения.

Характеристики:

Количество полюсов - 4(L1N/L2N/L3N)
Количество фаз - 3
Максимальное рабочее напряжение - 400 В
Номинальный ток - 63 A
Длина - 1000 мм
Тип подключения - Штырь
Номинальное импульсное выдерживаемое напряжение - 4 кВ
Величина шага - 18 мм
Подходит для количества устройств - 27
Номинальный ток длительной нагрузки - 63 A
Изолированный - Да
Количество модулей - 54

Обзор от AI *:
* AI может допускать ошибки. Проверяйте важную информацию.

Соединительная шина типа PIN — это тот самый «гребёнка», который сильно упрощает аккуратную сборку щита, когда нужно запитать несколько АВДТ сразу. Вместо россыпи перемычек получаете ровную, понятную разводку и меньше поводов сомневаться в качестве контактов на монтажной рейке.

Эту шину обычно ставят в распределительных щитах квартир и домов, в небольших коммерческих объектах, в этажных и вводно-распределительных щитках — везде, где стоят АВДТ на 4 полюса и нужно организовать групповое питание по трём фазам с нейтралью. Особенно выручает, когда в щите несколько линий с одинаковой логикой подключения: фазы и N должны приходить на аппараты одинаково, без «творчества» из обрезков провода.

По ключевым параметрам здесь всё конкретно:

тип: PIN (штырь), под клеммы аппаратов, рассчитанные на штырь;
совместимость: АВДТ 4Р с раскладкой L1N, L2N, L3N;
номинальный ток: 63 А;
длина: 1000 мм — хватает на набор аппаратов в одном ряду, с возможностью подрезать по месту;
производитель: КЭАЗ;
артикул: 389321.

Практика такая: чем меньше в щите «самодельных» перемычек, тем спокойнее потом обслуживать и искать причину, если что-то начинает греться или пропадать контакт. Шина даёт одинаковый шаг подключения, аккуратный внешний вид и предсказуемую затяжку на каждой клемме. Плюс экономится место — особенно заметно в компактных щитках, где каждый миллиметр на счету. Длина 1000 мм удобна тем, что вы сами задаёте нужное количество модулей: отрезали, поставили торцевую защиту/изоляцию (если предусмотрена комплектом щита/аксессуарами), и готово.

Что она делает и как работает по сути. Шина распределяет питание с вводной точки на несколько АВДТ, обеспечивая параллельное подключение аппаратов по схеме L1N, L2N, L3N для трёхфазных групп. Штыревой профиль PIN заходит в клеммные зажимы как единый токоведущий «коллектор»: ток делится по ответвлениям на каждый аппарат, а не гуляет через цепочку перемычек. За счёт этого уменьшается число промежуточных соединений, а значит — меньше потенциальных мест для плохого контакта и локального нагрева.

Почему её берут на сборку щитов. Во-первых, это скорость монтажа: один элемент вместо пачки проводных перемычек. Во-вторых, стабильность результата — когда делаете не один щит, а серию, одинаковая логика и одинаковые соединения реально помогают. В-третьих, обслуживание: в щите проще ориентироваться, меньше «паутинок», проще подтянуть клеммы при регламенте и быстрее выявлять ошибки, если кто-то до вас «покрутил» аппараты.

Рекомендации по применению. Перед установкой проверьте, что клеммы ваших АВДТ рассчитаны именно под PIN (штырь), а не под вилку (fork) — это частая путаница на объекте. Отрезайте шину строго по месту, без перекоса, чтобы штыри вставали в клеммы без усилия и не попадали «на край» зажима. После монтажа обязательно протяните клеммы с тем моментом, который указан на аппарате, и сделайте контрольный осмотр: чтобы нигде не торчали оголённые части и чтобы шина не упиралась в крышку/шинные отсеки. Если щит собирается под постоянную нагрузку близко к 63 А, не ленитесь: аккуратная посадка и правильная затяжка здесь важнее, чем «лишь бы держалось».

Технические характеристики

Бренд	КЭАЗ
Номинальный ток	63 А
Тип шины	Гребенка (PIN)
Количество полюсов	4 (NL1,NL2,NL3)
Модульная длина (18мм)	54
Межмодульное расстояние	18 мм

Код товара: 389321

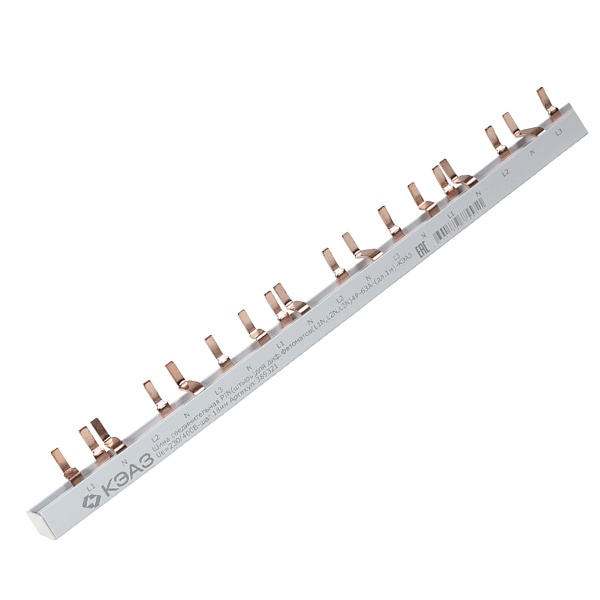

389321 Шина соединительная КЭАЗ типа PIN (штырь) для АВДТ 4Р (L1N,L2N,L3N) 63А длина 1000мм фото 1
