Наконечник медный КВТ луженый штифтовой НШП-10,0 под опрессовку

Хит

1 вопрос

Артикул:

50308

Обзор от AI

Производитель: КВТ (KVT)

Наконечник кабельный обжимной медный штифтовый плоский НШП-10 (КВТ), 10мм2

Ключевые характеристики

Тип разъемаНШП

Минимальное сечение кабеля10 мм2

БрендКВТ

Вид наконечникаШтифт плоский

Материал кабеляМедь

Максимальное сечение кабеля10 мм2

Все характеристики ›

Описание

Наконечник кабельный обжимной медный штифтовый плоский НШП-10 (КВТ), 10мм2 50308

Предназначены для оконцевания опрессовкой медных кабелей

Материал: электротехническая медь марки М1

Покрытие: специальное олово-висмутовое, обеспечивающее защиту от коррозии и гарантирующее высоко качество соединения при любых погодно-климатических условиях

Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки

Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта

Используются для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы
Характеристики

Сечение кабеля -10 мм²

Форма - B

Размер L - 24,5 мм

Размер L₁ - 12 мм

Размер L₂ - 10 мм

Размер d - 6,3 мм

Размер d₁ - 4,3 мм

Размер b - 4,3 мм

Характеристики

Тип разъема	НШП
Минимальное сечение кабеля	10 мм2
Бренд	КВТ
Вид наконечника	Штифт плоский
Материал кабеля	Медь
Максимальное сечение кабеля	10 мм2

Классификация ETIM

ETIM

Номин. поперечное сечение10 мм²

Угол соединения180 град. (по горизонтали)

Форма фланцаШтыревая

Изолированн.Нет

МатериалМедь

Защитное покрытие поверхностиЛуженая оловом

Со смотровым (контрольным) отверстиемДа

Исполнение с узким фланцемНет

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

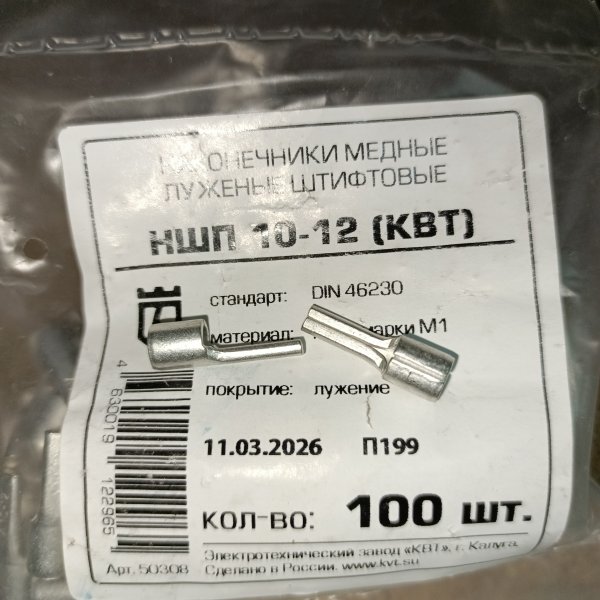

50308 Наконечник медный КВТ луженый штифтовой НШП-10,0 под опрессовку фото 1

50308 Наконечник медный КВТ луженый штифтовой НШП-10,0 под опрессовку фото 2

50308 Наконечник медный КВТ луженый штифтовой НШП-10,0 под опрессовку фото 3
