Наконечник кабельный обжимной медный штифтовый плоский КВТ НШП-95, 95мм2
Наконечник кабельный обжимной медный штифтовый плоский КВТ НШП-95, 95мм2 50314
Характеристики
| Минимальное сечение кабеля | 95 мм2 |
| Бренд | КВТ |
| Вид наконечника | Штифт плоский |
| Материал кабеля | Медь |
| Максимальное сечение кабеля | 95 мм2 |
| Тип разъема | НШП |
Наконечник кабельный трубчатый для медных проводников EC001051
Наконечник штифтовой плоский НШП-95 КВТ 50314

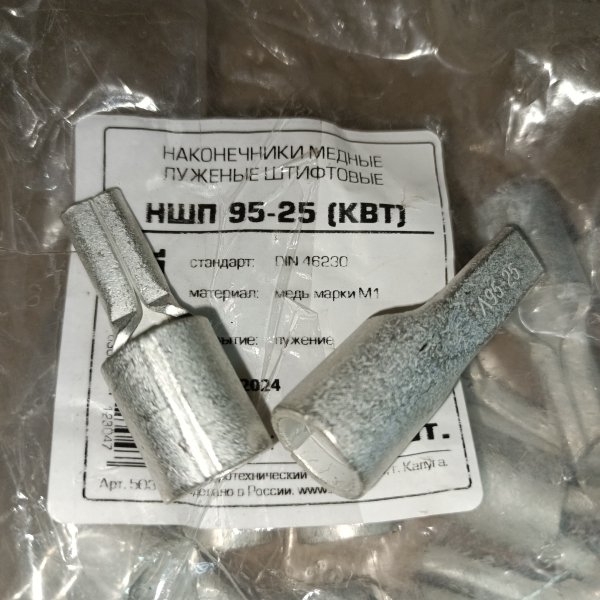

НШП-95,0 от КВТ — это луженый медный штифтовой наконечник под опрессовку, когда нужно аккуратно и надежно “собрать” жилу большого сечения в понятный для клеммы штифт. Такие наконечники обычно берут не ради красоты, а чтобы контакт не жил своей жизнью после первой же протяжки.
Где применяется
Чаще всего НШП ставят на гибкие медные жилы, которые заходят в винтовые клеммы, вводные зажимы, клеммники распределительных устройств, силовые клеммы оборудования. Полезен в щитах, на вводах, в шкафах автоматики и везде, где провод 95 мм² нужно завести в зажим без “веера” из проволочек и без риска, что часть жилы срежет винтом или она поползет при нагреве.
Ключевые характеристики
- Тип: наконечник штифтовой НШП
- Материал: медь, лужение
- Монтаж: опрессовка
- Сечение проводника: 95,0 мм²
- Бренд / артикул: КВТ, 50314
Практические особенности
Лужение тут не “для галочки”: оно помогает контакту дольше оставаться стабильным, особенно если щит работает в не самых стерильных условиях и есть влажность/перепады температуры. Штифтовая форма удобна тем, что провод после обжима становится жестким и предсказуемым — его проще вставить в клемму, он не распушается, и при повторной установке не приходится каждый раз подрезать жилу. Для монтажника это экономия времени и меньше сюрпризов при сдаче.
Что защищает / как работает
Наконечник решает две типовые проблемы: механическую и электрическую. Механически он удерживает все проволоки гибкой жилы в одном “пакете”, чтобы их не раздавило и не выдавило из зажима. Электрически — дает более ровную контактную поверхность и снижает риск локального нагрева из‑за плохого прижима отдельных проволочек. Но важно понимать: весь эффект появляется только при правильной опрессовке подходящей матрицей под нужное сечение.
Почему берут
Берут, когда нужно сделать подключение 95 мм² аккуратно и повторяемо: чтобы провод уверенно сидел в клемме, не требовал “танцев” при затяжке и не терял контакт после вибрации или термоциклов. Плюс луженая медь спокойнее переносит хранение и монтаж без постоянной борьбы с потемнением поверхности.
Рекомендации по применению
Снимайте изоляцию ровно под длину гильзы наконечника и не оставляйте оголенную жилу снаружи. Опрессовывайте инструментом с матрицами под 95 мм² и не заменяйте обжим “подручными средствами” — на таком сечении это особенно критично. После обжима проверьте, что жила не шевелится в наконечнике, а штифт входит в клемму без перекоса; затяжку клеммы делайте с нормальным моментом, а не “на глаз”.
