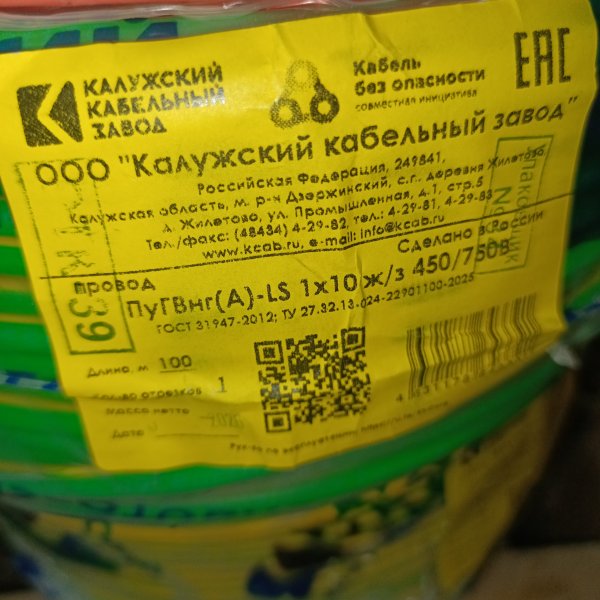

Провод установочный ККЗ ПуГВнг(А)-LS 1х10 гибкий силовой медный (ПВ-3) желто-зеленый ГОСТ 31947 KKZ40-00010390

Если нужен нормальный «рабочий» провод для силовых цепей и при этом важно, чтобы в щите всё было аккуратно и понятно с первого взгляда — берут ПуГВнг(А)-LS 1х10 в желто‑зеленой изоляции. Это гибкий медный провод по ГОСТ 31947, который спокойно переживает плотную укладку и ежедневную практику монтажника, а не только красивую схему на бумаге.

Чаще всего такой провод ставят внутри распределительных щитов, шкафов автоматики, на вводах и перемычках, для подключения клемм, шин и аппаратуры, где нужно сечение 10 мм² и гибкость — чтобы не «ломать» трассу жесткой жилой. Желто‑зеленый цвет — не для красоты: это проводник защитного заземления, поэтому он хорошо подходит для PE-проводников, соединения корпусов, дверей шкафов, шин РЕ и всех мест, где важна однозначная идентификация.

По сути и по делу:

• маркировка: ПуГВнг(А)-LS — установочный гибкий провод с пониженным дымо- и газовыделением, с требованием по нераспространению горения при групповой прокладке (категория А);

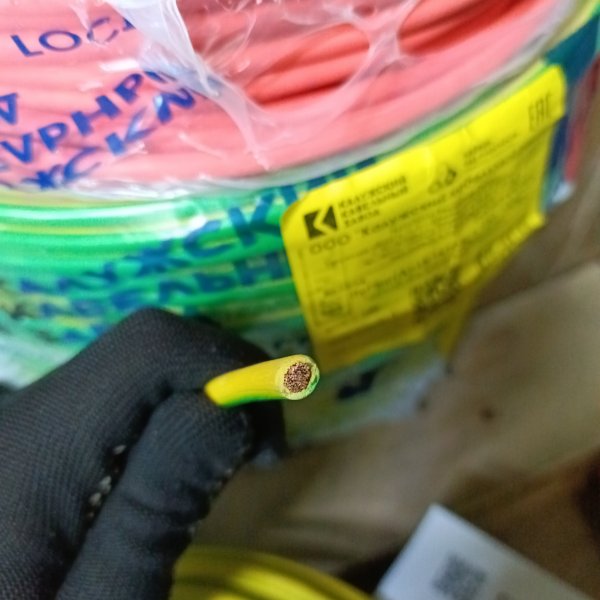

• конструкция: 1 жила, медь, многопроволочная (то, что многие знают как ПВ‑3);
• сечение: 10 мм² — рабочая «силовая» ступень для щитов и мощных линий в пределах шкафа;
• цвет изоляции: желто‑зеленый — под защитный проводник;
• норматив: ГОСТ 31947;
• производитель: Калужский кабельный завод;
• артикул: KKZ40-00010390.

Что в нем удобного на монтаже. Гибкая жила заметно упрощает жизнь в щитах: провод легче уложить по кабель-каналу, завести в клемму без лишних усилий и сделать аккуратные радиусы на поворотах. На практике это означает меньше натяга на клеммах и меньше риска, что провод «пружинит» и пытается разогнуть вашу укладку. Изоляция в исполнении нг(А)-LS хороша там, где проводов много и они идут пучком: при нештатной ситуации она ведет себя спокойнее — не поддерживает горение в группе и дает меньше дыма, что критично в закрытых помещениях и шахтах, где важна видимость и меньше едких продуктов горения.

Что защищает и как работает. Это не «защита от КЗ» сам по себе — токи короткого замыкания отрабатывают автоматы и предохранители. Задача провода — надежно передать ток в цепи и не разрушиться от обычных механических воздействий в шкафу: изгибов, вибрации, подтяжки клемм. В роли PE-проводника он обеспечивает низкоомное соединение металлических частей с заземляющей шиной, чтобы при пробое на корпус аварийный ток ушел по предсказуемому пути и быстро отключил защиту.

Почему его берут. Потому что это понятный по применению ПуГВ (ПВ‑3) в «негорючем» исполнении для групповой прокладки и с LS, с нормальным сечением для силовых перемычек и заземления. Желто‑зеленая изоляция сразу снимает вопросы при приемке и обслуживании: где PE — видно без прозвонки и догадок. Провод удобен для плотных щитов: меньше борьбы с жесткостью, быстрее сборка, аккуратнее результат.

Рекомендации по применению. Для многопроволочной жилы в щите обычно используют наконечники (НШВИ/ТМЛ и т.п.) — так контакт получается стабильнее и клеммы не «режут» проволоки. При укладке держите разумный радиус изгиба и не затягивайте стяжки до «пережима» — и провод будет служить долго без надломов у клемм. И главное: желто‑зеленый — только под защитный проводник, не используйте его как фазу или «просто свободный цвет», чтобы потом не ловить ошибки при обслуживании.
