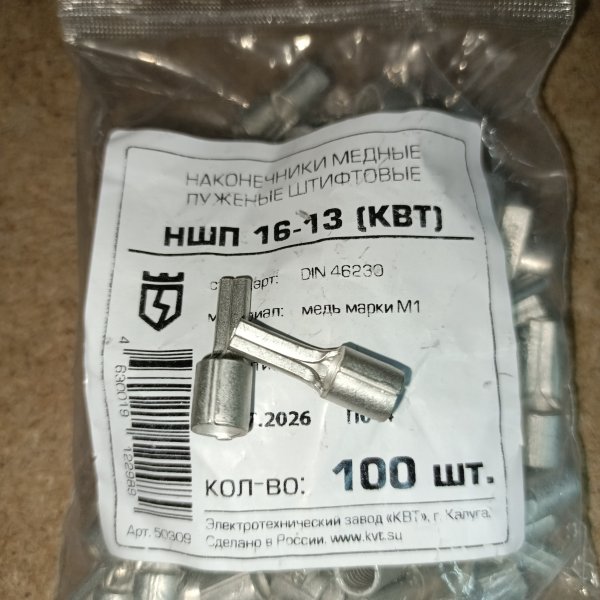

Наконечник кабельный обжимной медный штифтовый плоский КВТ НШП-16, 16мм2
Наконечник кабельный обжимной медный штифтовый плоский КВТ НШП-16, 16мм2 50309
Характеристики
| Минимальное сечение кабеля | 16 мм2 |
| Бренд | КВТ |
| Вид наконечника | Штифт плоский |
| Материал кабеля | Медь |
| Максимальное сечение кабеля | 16 мм2 |
| Тип разъема | НШП |
Наконечник кабельный трубчатый для медных проводников EC001051
Наконечник штифтовой плоский НШП-16 КВТ 50309
НШП-16,0 от КВТ — это тот самый штифтовой наконечник, который ставят, когда нужно аккуратно и надежно завести многожильный провод в клемму без «лохматых» жил и сюрпризов при затяжке. Лужение здесь не для красоты: контакт получается спокойнее, а монтаж — предсказуемее.
Где применяется
Чаще всего такие наконечники используют в щитах и шкафах управления: ввод в автоматические выключатели, клеммники, контакторы, реле, на шины через клеммные зажимы — везде, где многопроволочная жила должна работать как единый штифт. Удобно и на объекте, и в сборке: провод не расползается, клемма затягивается ровно, без перекоса и подрезания отдельных проволок.
Ключевые характеристики
- Тип: штифтовой наконечник под опрессовку (НШП)
- Материал: медь, луженый
- Размер: НШП-16,0 (под соответствующее сечение проводника)
- Производитель: КВТ
- Артикул: 50309
Практические особенности
После правильной опрессовки наконечник держится на жиле как единое целое — провод можно укладывать, маркировать, перетягивать по трассе внутри щита, и он не начнет «распушаться» у клеммы. Луженая поверхность обычно лучше переносит хранение и монтаж в реальных условиях, когда в щите бывает и влажность, и перепады температуры: контакт меньше капризничает, а клемма затягивается стабильнее.
Что защищает / как работает
Смысл НШП простой: он собирает многопроволочную жилу в плотный штифт, чтобы в клемме работала вся площадь проводника, а не пара случайно зажатых проволок. За счет этого снижается риск нагрева в точке подключения, ослабления контакта со временем и обрыва отдельных жил при повторных подтяжках или обслуживании.
Почему берут
Берут за понятный результат в монтаже: аккуратный ввод в клемму, меньше переделок, меньше проблем на приемке и при обслуживании. Плюс это нормальная практика для щитовой сборки — когда провод оконцован, щит выглядит и работает как надо.
Рекомендации по применению
Подбирайте НШП строго под сечение жилы (в данном случае — 16,0) и используйте пресс-клещи с подходящим профилем под штифтовые наконечники. Перед опрессовкой снимайте изоляцию по длине гильзы, без надрезов жил, и не «дожимайте» наконечник пассатижами — правильная опрессовка решает все. После монтажа полезно сделать легкую протяжку клемм по регламенту, особенно на силовых линиях.
Наконечник луженый.
Добрый день, Александр.
НШП-16 - медный наконечник, он предназначен для опрессовки медных многожильных кабелей (проводов).
СИП имеет многопроволочные уплотнённые алюминиевые жилы и для подключения (в электросчетчик или автоматический выключатель) в опрессовке не нуждается.
