Name: Наконечник медный КВТ луженый ТМЛ 10-8-5 под кабель 10,0мм болт М8
Brand: КВТ
SKU: 40834
Price: 48.21 RUB
Availability: InStock

Хит

40834 Наконечник медный КВТ луженый ТМЛ 10-8-5 под кабель 10,0мм болт М8

5,0 1 отзыв

Артикул:

40834

Обзор от AI

Производитель: КВТ (KVT)

Медный кабельный концевой наконечник по ГОСТ 7386 для кабеля сечением 10 мм2 под винт M8

Ключевые характеристики

Вид наконечникаКольцо

Максимальное сечение кабеля10 мм2

БрендКВТ

Материал кабеляМедь

Минимальное сечение кабеля10 мм2

Диаметр отверстия наконечникаМ8

Все характеристики ›

Описание

Медный кабельный концевой наконечник по ГОСТ 7386 для кабеля сечением 10 мм2 под винт M8 40834

Предназначены для оконцевания опрессовкой медных кабелей и проводов
Материал: электротехническая медь марки М2
Покрытие:
- тип ТМЛ — электролитическое лужение (климатическое исполнение: «Т2»)
- тип ТМ — без покрытия (климатическое исполнение: «УХЛЗ»)
Рабочее напряжение: до 35 кВ
«КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80. 85 наименований в двух видах климатического исполнения
Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию «КВТ» от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием
Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
После штамповки наконечники подвергаются отжигу для повышения пластичности материала
Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода
Комплексное решение от производителя:
- 1) кабельные наконечники и гильзы
- 2) инструмент для опрессовки
- 3) высокоточные матрицы для опрессовки
- 4) рекомендации по технологии монтажа

Характеристики

Вид наконечника	Кольцо
Максимальное сечение кабеля	10 мм2
Бренд	КВТ
Материал кабеля	Медь
Минимальное сечение кабеля	10 мм2
Диаметр отверстия наконечника	М8
Тип разъема	ТМЛ

Классификация ETIM

ETIM

Номин. поперечное сечение10 мм²

Метрический размер болта (М..)8

Угол соединения180 град. (по горизонтали)

Форма фланцаКольцевая

Изолированн.Нет

МатериалМедь

Защитное покрытие поверхностиЛуженая оловом

Со смотровым (контрольным) отверстиемНет

Исполнение с узким фланцемНет

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Наконечник медный КВТ луженый ТМЛ 10-8-5 под кабель 10,0мм болт М8 — кабельный наконечник кольцевого типа для надежного оконцевания медных жил и подключения проводника к клеммам и шинным выводам с креплением болтом М8. Изготовлен из меди и покрыт оловом (лужение), что повышает стойкость контакта к коррозии и снижает риск окисления в месте соединения.

Наконечник применяется при монтаже силовых цепей, распределительных щитов, шкафов автоматики и другого электрооборудования, где требуется прочное, стабильное и обслуживаемое болтовое соединение. Рассчитан на опрессовку жилы сечением 10 мм² с использованием подходящего пресс-инструмента и матриц.

Где используется

Силовые и распределительные щиты, ВРУ, ГРЩ
Подключение кабеля к автоматам, рубильникам, клеммным блокам, контактным выводам
Соединение с медными шинами и аппаратурой с болтовым креплением М8
Шкафы управления и автоматики, промышленный монтаж
Электромонтаж в зданиях и на объектах с повышенными требованиями к надежности контакта

Характеристики

Производитель: КВТ
Артикул производителя: 40834
Тип изделия: наконечник кабельный трубчатый медный луженый (ТМЛ), кольцевой
Сечение подключаемого кабеля: 10,0 мм²
Крепеж: болт М8
Диаметр отверстия под болт: 8 мм
Материал: медь
Покрытие: лужение (олово)
Способ монтажа: опрессовка

Особенности и преимущества

Луженое покрытие защищает контактную зону от окисления и коррозии, улучшая долговременную стабильность соединения
Кольцевая форма обеспечивает надежную фиксацию на болтовом соединении и устойчивость к вибрациям
Предназначен для профессионального монтажа: аккуратное и предсказуемое качество соединения при правильной опрессовке
Подходит для обслуживания: соединение можно разбирать и собирать повторно без повреждения клеммного узла

Рекомендации по монтажу

Подберите наконечник строго под сечение жилы 10 мм² и крепеж М8
Снимайте изоляцию на длину гильзы без повреждения проволок жилы
Выполняйте опрессовку подходящими пресс-клещами и матрицами для данного типоразмера
После опрессовки проверьте отсутствие люфта жилы и корректную посадку наконечника на болт

Комплектация

Наконечник медный луженый ТМЛ 10-8-5 — 1 шт.

Фото, видео и документы

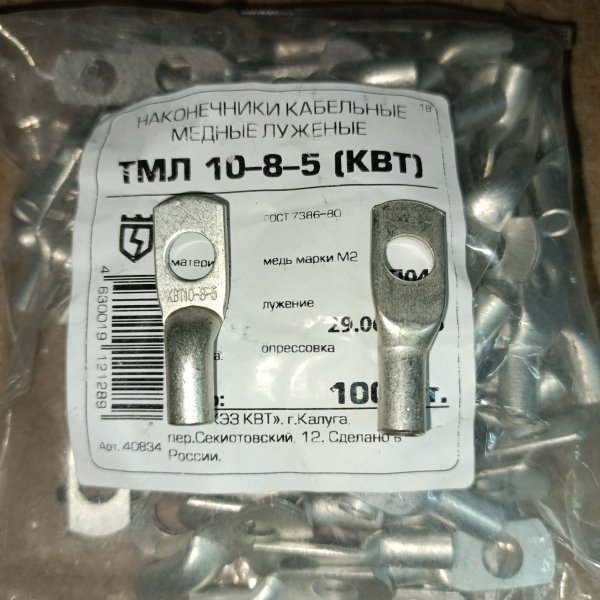

40834 Наконечник медный КВТ луженый ТМЛ 10-8-5 под кабель 10,0мм болт М8 фото 1
