Медный кабельный концевой наконечник по ГОСТ 7386 для кабеля сечением 6 мм2 под винт M6
Медный кабельный концевой наконечник по ГОСТ 7386 для кабеля сечением 6 мм2 под винт M6 40830
- Предназначены для оконцевания опрессовкой медных кабелей и проводов
- Материал: электротехническая медь марки М2
- Покрытие:
- тип ТМЛ — электролитическое лужение (климатическое исполнение: «Т2»)
- тип ТМ — без покрытия (климатическое исполнение: «УХЛЗ») - Рабочее напряжение: до 35 кВ
- «КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80. 85 наименований в двух видах климатического исполнения
- Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию «КВТ» от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием
- Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
- Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
- После штамповки наконечники подвергаются отжигу для повышения пластичности материала
- Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
- Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода
- Комплексное решение от производителя:
- 1) кабельные наконечники и гильзы
- 2) инструмент для опрессовки
- 3) высокоточные матрицы для опрессовки
- 4) рекомендации по технологии монтажа
| Материал кабеля | Медь |
| Минимальное сечение кабеля | 6 мм2 |
| Диаметр отверстия наконечника | М6 |
| Тип разъема | ТМЛ |
| Вид наконечника | Кольцо |
| Максимальное сечение кабеля | 6 мм2 |
| Бренд | КВТ |
Наконечник кабельный трубчатый для медных проводников EC001051

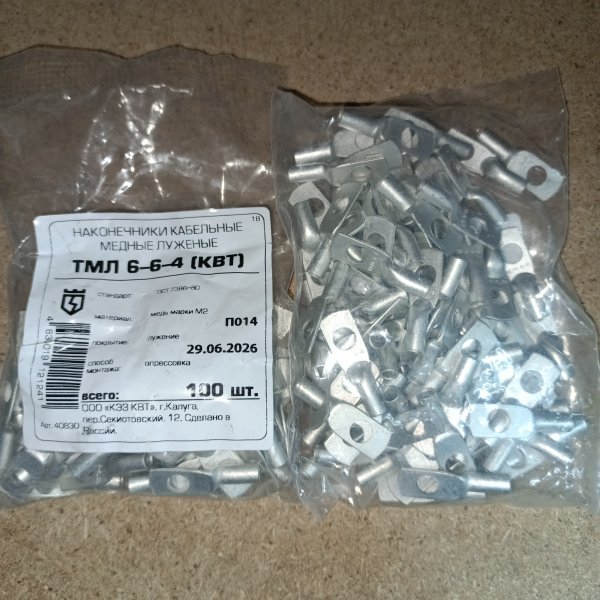

Наконечник луженый медный ТМЛ 6-6-4 опрес. КВТ 40830
ТМЛ 6-6-4 от КВТ — это нормальный рабочий луженый медный наконечник под опрессовку, когда нужно аккуратно и надежно посадить жилу 6 мм² на болтовое соединение М6. В щите такой мелочи доверяешь, потому что именно она часто решает, будет контакт жить годами или начнет греться через сезон.
Используют его в щитах учета и распределения, на клеммных сборках, на шинах и аппаратах с болтовым выводом, при подключении автоматов, рубильников, контакторов, реле и любой другой аппаратуры, где удобнее и правильнее сделать кольцевой наконечник, чем зажимать голую жилу под шайбу. Подходит и для монтажных работ на объектах, и для аккуратной сборки щитов в мастерской — везде, где нужна повторяемая затяжка и понятный контроль соединения.
Ключевые характеристики:
- тип: медный наконечник ТМЛ (луженый), под опрессовку;
- под провод: 6,0 мм²;
- под болт: М6;
- бренд: КВТ;
- артикул производителя: 40830.
Лужение здесь не для красоты: на практике оно помогает соединению спокойнее переносить влажность, перепады температуры и «обычную» атмосферу электрощита, где со временем любая медь без защиты начинает темнеть. Плюс луженая поверхность меньше капризничает при хранении и монтаже — наконечник дольше остается в нормальном состоянии, даже если лежит в расходниках на объекте.
Работает все просто: зачищенную жилу заводят в гильзу наконечника и обжимают пресс-клещами с подходящей матрицей под 6 мм². Дальше кольцо притягивается к клемме или шине болтом М6 — получается стабильный металлический контакт с большой площадью прижима. Такая схема заметно лучше защищает соединение от перегрева из‑за «расползания» многопроволочной жилы и от ослабления контакта со временем, чем если пытаться прижать провод напрямую.
Почему его берут: предсказуемый монтаж (обжал — поставил — затянул), аккуратная оконцовка без «лохматых» жил, нормальная совместимость с болтовыми выводами М6 и спокойное отношение к коррозии за счет луженой меди. В результате щит выглядит опрятно, а контакт получается понятный и проверяемый.
Рекомендации по применению: подбирайте матрицу пресса именно под сечение 6 мм² и делайте обжим по правилам (лучше один уверенный корректный обжим, чем «как получится»). Жилу зачищайте по длине гильзы, без надрезов и перетяжек. После монтажа протяните болтовое соединение с нормальным усилием и используйте шайбы/гровер по требованиям вашего узла — это помогает контакту не ослабевать при вибрациях и термоциклах.
