Медный кабельный концевой наконечник по ГОСТ 7386 для кабеля сечением 16 мм2 под винт M8
Медный кабельный концевой наконечник по ГОСТ 7386 для кабеля сечением 16 мм2 под винт M8 40877
- Предназначены для оконцевания опрессовкой медных кабелей и проводов
- Материал: электротехническая медь марки М2
- Покрытие:
- тип ТМЛ — электролитическое лужение (климатическое исполнение: «Т2»)
- тип ТМ — без покрытия (климатическое исполнение: «УХЛЗ») - Рабочее напряжение: до 35 кВ
- «КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80. 85 наименований в двух видах климатического исполнения
- Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию «КВТ» от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием
- Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
- Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
- После штамповки наконечники подвергаются отжигу для повышения пластичности материала
- Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
- Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода
- Комплексное решение от производителя:
- 1) кабельные наконечники и гильзы
- 2) инструмент для опрессовки
- 3) высокоточные матрицы для опрессовки
- 4) рекомендации по технологии монтажа
| Бренд | КВТ |
| Максимальное сечение кабеля | 16 мм2 |
| Вид наконечника | Кольцо |
| Минимальное сечение кабеля | 16 мм2 |
| Материал кабеля | Медь |
| Тип разъема | ТМЛ |
| Диаметр отверстия наконечника | М8 |
Наконечник кабельный трубчатый для медных проводников EC001051

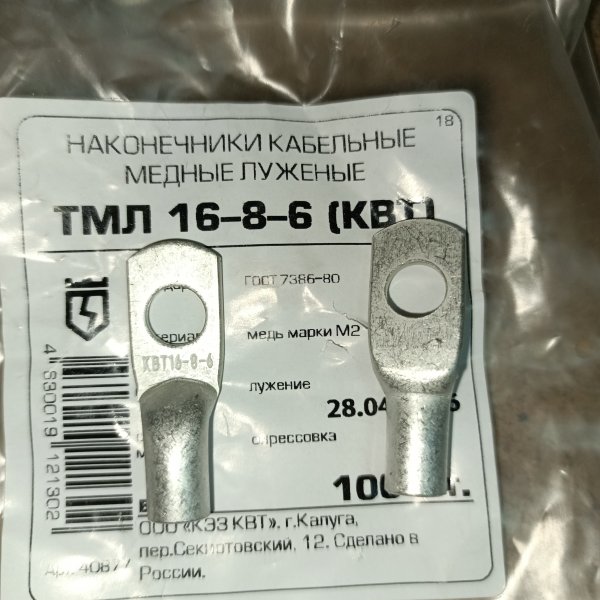

Наконечник луженый медный ТМЛ 16-8-6 опрес. КВТ 40877
ТМЛ 16-8-6 от КВТ — это луженый медный кабельный наконечник под опрессовку, когда нужно нормально и надолго посадить жилу 16 мм2 на болт М8. Вещь простая, но от нее напрямую зависит, будет ли контакт греться и «отпускаться» со временем.
В работе такие наконечники чаще всего встречаются в щитах, на вводах, в распределительных устройствах, на клеммных сборках и шинах, где подключение делается не в пружинный зажим, а под болт. Подходит для силовых линий с медными жилами 16 мм2: от питания оборудования и насосов до межщитовых перемычек — везде, где важна стабильная затяжка и понятный сервис.
Ключевые характеристики:
- тип: кабельный наконечник ТМЛ (медь, лужение), монтаж опрессовкой;
- сечение кабеля: 16,0 мм2;
- посадка под крепеж: отверстие под болт М8;
- исполнение: ТМЛ 16-8-6;
- бренд/артикул: КВТ, 40877.
Лужение здесь не «для красоты»: оно помогает контакту спокойнее переживать влажную среду, перепады температур и обычную щитовую жизнь, когда рядом разные металлы и периодически появляется конденсат. Плюс такой наконечник проще обслуживать — при разборке/сборке контактная площадка меньше страдает, если все сделано аккуратно.
Что защищает и как работает по сути: наконечник берет на себя самое слабое место — переход «гибкая жила → болтовое соединение». После опрессовки жила обжата по всей рабочей зоне, проволочки не расползаются под шайбой и не режутся кромкой, а ток идет через плотный металлический контакт. Итог — меньше вероятность локального нагрева, ослабления затяжки и подгорания площадки.
Почему берут: когда нужно подключение под М8 без самодеятельности с «распушил и поджал». Нормальная опрессовка дает повторяемый результат: собрал, протянул, подписал — и дальше узел не требует внимания, кроме плановой протяжки по регламенту.
Рекомендации по применению: подбирайте матрицу/гильотину пресс-клещей именно под 16 мм2 и делайте обжим тем инструментом, который рассчитан на такие наконечники. Зачищайте жилу по длине посадки без надрезов, вставляйте до упора и не «дожимайте» пассатижами после пресса — это только портит форму. На болту используйте подходящие шайбы и протягивайте моментом, который принят для вашего соединения (по клемме/шине и крепежу), а не «от руки до упора».
Наконечник медный луженый ТМЛ 16-8-6 под кабель 16,0мм2, болт М8 КВТ
Приобретаю неоднократно.Цена и качество остались НЕ измененным с Советских времен!!!
