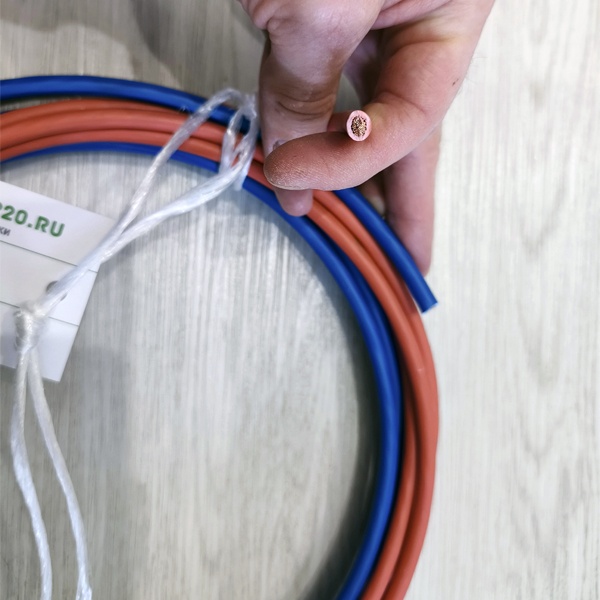

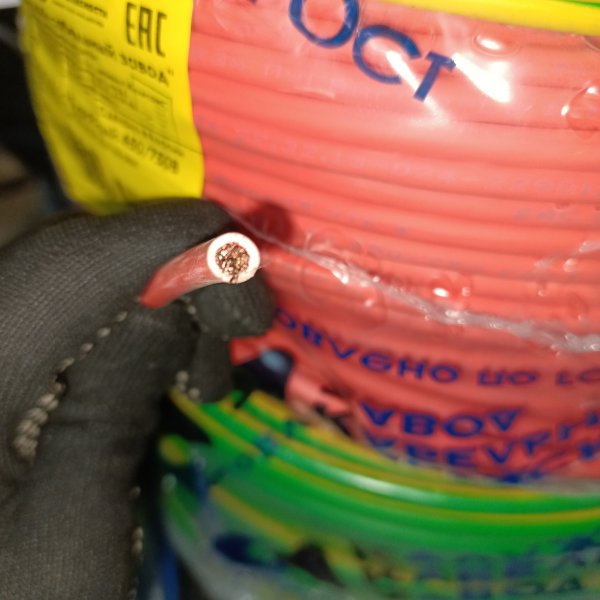

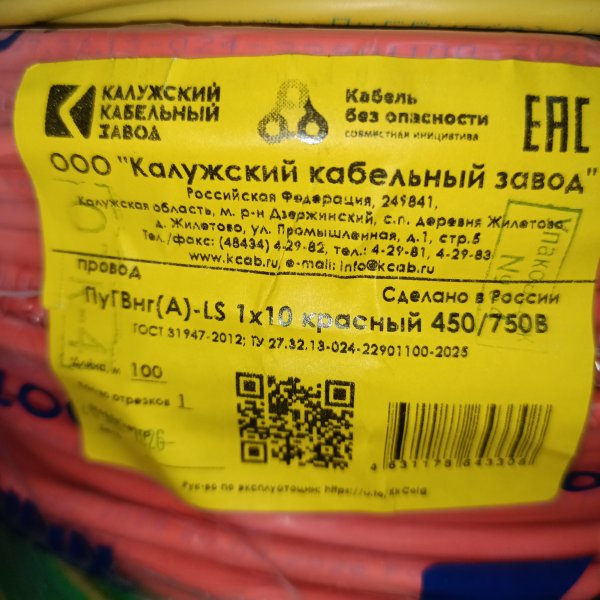

Провод установочный ККЗ ПуГВнг(А)-LS 1х10 гибкий силовой медный (ПВ-3) красный ГОСТ 31947 KKZ40-00010391

ПуГВнг(А)-LS 1х10 от Калужского кабельного завода — это тот самый «рабочий» установочный провод, который берут, когда нужен гибкий медный проводник с нормальным сечением и понятным поведением в монтаже. Красная изоляция помогает быстро ориентироваться в щите и не путаться в фазах/цепях. По ощущениям в работе — аккуратная классика ПВ-3: гнется охотно, в клеммах держится предсказуемо.

Чаще всего такой провод ставят внутри щитов и шкафов управления: на вводы, перемычки, разводку по автоматам, УЗО, клеммникам, на подключения к шинам и силовым блокам. Он хорошо подходит и для разводки в лотках, коробах, гофре — там, где провод проходит по трассе с поворотами и хочется обойтись без «борьбы» с жесткой жилой. Сечение 10 мм² обычно выбирают под силовые линии внутри распределения, подключения к мощным нагрузкам, участки с повышенными токами — когда важен запас по нагреву и падению напряжения на коротких длинах.

Ключевые характеристики, на которые смотрят перед покупкой:

• Марка: ПуГВнг(А)-LS (по сути гибкий установочный провод типа ПВ-3).
• Конструкция: 1 жила, медь, гибкое исполнение.
• Сечение: 10 мм².
• Изоляция: нг(А)-LS — не распространяет горение при групповой прокладке (категория А) и с пониженным дымо- и газовыделением.
• Цвет: красный — удобно для маркировки цепей (часто используют под фазу или отдельные силовые линии, в зависимости от принятой схемы).
• Норматив: ГОСТ 31947.
• Артикул производителя: KKZ40-00010391.

По практическим моментам: гибкая жила здесь реально выручает, когда в щите плотная компоновка и много коротких перемычек. Провод легче уложить с нормальным радиусом, не выдавливая соседние жилы и не перегибая изоляцию на углах. Красный цвет — не просто «красиво»: при обслуживании и прозвонке экономит время, особенно если в шкафу несколько одинаковых сечений.

Изоляция исполнения нг(А)-LS полезна там, где важна пожарная дисциплина на трассах: при групповой прокладке провод не поддерживает распространение горения, а при нагреве и возможном тлении дает меньше дыма и коррозионно-активных газов по сравнению с обычными вариантами без LS. Это не «магическая защита от пожара», но в реальных щитовых и кабельных пространствах разница по задымлению ощущается — и для людей, и для сохранности оборудования.

Почему его берут на монтаж: сечение 10 мм² закрывает большинство задач по силовой коммутации внутри распределения; гибкость упрощает аккуратную укладку и делает монтаж быстрее; нг(А)-LS — спокойнее для объектов с требованиями по дымности и групповой прокладке; красная изоляция помогает держать схему читаемой, особенно когда щит потом обслуживает другой электрик.

Рекомендации по применению: для надежного подключения в автоматах, клеммах и на шинах используйте наконечники под гибкую жилу и обжимайте нормальным инструментом — так контакт получается стабильным и без «распушения» проволок. При сборке щита заранее продумайте цветовую маркировку (куда у вас идет красный), чтобы потом не переделывать. И не экономьте на аккуратности укладки: гибкий провод позволяет сделать красивую трассу без натяга — это напрямую влияет на удобство обслуживания и меньше шансов на повреждение изоляции при доработках.
