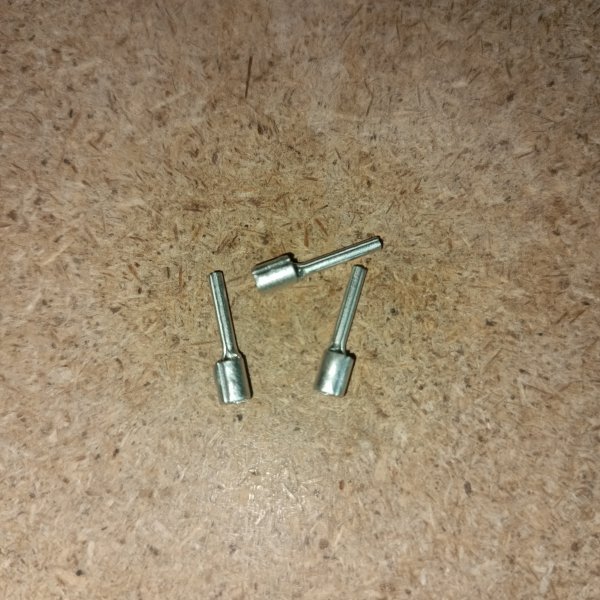

Наконечник кабельный штифтовой медный луженый по DIN, сечение жилы до 2,5 мм2
Описание
Наконечник кабельный штифтовой медный луженый по DIN, сечение жилы до 2,5 мм2 59121
- Описание:
- Предназначены для оконцевания опрессовкой медных кабелей
- Материал: электротехническая медь марки М1
- Покрытие: специальное олово-висмутовое, обеспечивающее защиту от коррозии и гарантирующее высоко качество соединения при любых погодно-климатических условиях
- Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки
- Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта
- Используются для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы
- Характеристики:
- Особенности конструкции: Форма лопатки О
- Рабочее напряжение: 35 кВ
- Сечение жилы: 1,5, 2,5 мм2
- Класс гибкости жилы: 1, 2, 3, 4, 5, 6
- Покрытие контактной части: гальваническое лужение
- Длина контактной части: 11 мм
- Материал контактной части: медь
Характеристики
| Максимальное сечение кабеля | 2.5 мм2 |
| Тип разъема | НШП |
| Минимальное сечение кабеля | 1.5 мм2 |
| Бренд | КВТ |
| Вид наконечника | Штифт плоский |
| Материал кабеля | Медь |
Классификация ETIM
ETIMОбзор от AI
НШП-2,5 от КВТ — это штифтовой плоский медный наконечник под опрессовку для жилы 2,5 мм². Такие вещи ценишь не за «красивые слова», а за то, что после обжима контакт получается аккуратный и повторяемый, а монтаж не превращается в лотерею.
Чаще всего НШП ставят там, где многопроволочную жилу нужно нормально завести под зажим: в автоматах, клеммниках, реле, на вводах в шкафах и щитах, в клеммных рядах оборудования. Особенно выручает на сборке, где проводов много и важно, чтобы каждая жила выглядела и работала одинаково — без «распушенных» проволок и перекосов в клемме.
Ключевые характеристики по делу:
- тип: наконечник штифтовой плоский (НШП);
- материал: медь;
- сечение проводника: 2,5 мм²;
- монтаж: опрессовка;
- производитель: КВТ;
- артикул: 59121.
Практика и конструктив — в чем польза: плоский штифт дает понятную посадку в клемме и помогает уложить жилу ровно, без лишних изгибов. После правильной опрессовки конец провода становится «цельным» — его проще вставлять в зажим и удобнее обслуживать в дальнейшем: открутил, вынул, поставил обратно, не разбирая провод по волоскам. На щитовой сборке это экономит время и снижает шанс получить нестабильный контакт из‑за неравномерного прижима многопроволочной жилы.
Что защищает и как работает: наконечник работает как переходник между гибкой медной жилой и винтовым/пружинным зажимом. Обжим фиксирует жилу по всей длине гильзы, убирает «распушение» и делает контактную часть предсказуемой по форме. В результате клемма прижимает не отдельные проволоки, а сформированный штифт — меньше риск подрезать жилу, выдавить часть проволок наружу или получить локальный перегрев из‑за плохого прижима.
Почему берут: когда нужно привести проводку в порядок и получить стабильный контакт на сечении 2,5 мм² без самодеятельности вроде лужения. Наконечники такого типа удобно применять серийно: одинаковый результат на каждом проводе, меньше переделок, монтаж выглядит аккуратно.
Рекомендации по применению: подбирайте наконечник строго под сечение 2,5 мм² и используйте подходящие пресс-клещи с матрицей под штифтовые наконечники. Зачистку делайте по длине гильзы: чтобы медь вошла до упора, но голая жила не торчала снаружи. После обжима проверьте простым «рывком» — наконечник не должен проворачиваться и сходить с жилы. Если работаете с клеммами, где важна форма ввода, заранее оцените, подходит ли плоский штифт под конкретную клемму/разъем.
