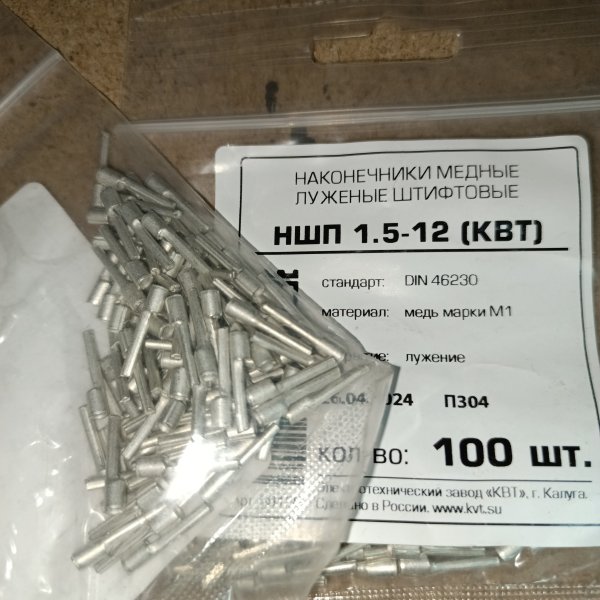

Наконечник кабельный штифтовой медный луженый по DIN, сечение до 1,5 мм2
Описание
Наконечник кабельный штифтовой медный луженый по DIN, сечение до 1,5 мм2 59120
- Описание:
- Предназначены для оконцевания опрессовкой медных кабелей
- Материал: электротехническая медь марки М1
- Покрытие: специальное олово-висмутовое, обеспечивающее защиту от коррозии и гарантирующее высоко качество соединения при любых погодно-климатических условиях
- Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки
- Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта
- Используются для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы
- Характеристики:
- Особенности конструкции: Форма лопатки О
- Рабочее напряжение: 35 кВ
- Сечение жилы: 0,5, 0,75, 1, 1,5 мм2
- Класс гибкости жилы: 1, 2, 3, 4, 5, 6
- Покрытие контактной части: гальваническое лужение
- Длина контактной части: 11 мм
- Материал контактной части: медь
Характеристики
| Минимальное сечение кабеля | 0.5 мм2 |
| Бренд | КВТ |
| Вид наконечника | Штифт плоский |
| Материал кабеля | Медь |
| Максимальное сечение кабеля | 1.5 мм2 |
| Тип разъема | НШП |
Классификация ETIM
ETIMОбзор от AI
НШП-1,5 от КВТ — это штифтовой плоский медный наконечник под опрессовку для аккуратной и надежной заделки многопроволочной жилы. В реальной сборке он выручает там, где «скрутка под винт» быстро превращается в проблемы: жилки лезут в стороны, контакт гуляет, клемма греется.
Где применяется
Чаще всего такие наконечники ставят в щитах и шкафах автоматики, на клеммниках и аппаратах с винтовым или прижимным контактом, а также при подключении гибких проводов в распределительных коробках, где важно держать форму конца жилы. Удобен и в ремонте: когда нужно восстановить подключение так, чтобы оно снова выглядело как заводское, а не «на честном слове».
Ключевые характеристики
- тип: штифтовой плоский наконечник НШП
- материал: медь
- сечение жилы: 1,5 мм²
- монтаж: опрессовка
- производитель: КВТ
- артикул: 59120
Практика и удобство
Плоская штифтовая форма дает понятный результат: конец провода становится жестким и геометрически стабильным, его проще завести в клемму и удержать при затяжке. Опрессовка вместо пайки — это нормально для силовой коммутации: нет риска «поплывшего» припоя и ослабления контакта со временем от нагрева/остывания. Плюс после обжатия провод выглядит аккуратно, легко читается в щите и не цепляется отдельными проволочками.
Что защищает и как работает
Наконечник собирает все жилки многопроволочного проводника в единый обжатый стержень и передает усилие прижима клеммы на наконечник, а не на отдельные проволоки. За счет этого контакт получается плотнее и стабильнее, снижается шанс подгорания клеммы из‑за «плохого прижима», а при вибрациях и периодическом обслуживании соединение ведет себя предсказуемо.
Почему берут
Берут, когда хотят сделать подключение один раз и не возвращаться к нему через месяц: меньше сюрпризов с вылезшими жилками, проще монтаж в тесных клеммниках, аккуратный вид сборки. Для гибкого провода 1,5 мм² это один из самых практичных способов оформить конец жилы под винтовой зажим.
Рекомендации по применению
Подбирайте наконечник строго под сечение 1,5 мм² и используйте обжимной инструмент, рассчитанный на такие наконечники — «плоскогубцами» правильного обжатия не добиться. Перед опрессовкой снимайте изоляцию ровно по длине посадки, без надрезов жилы; после обжатия проверьте, что наконечник не проворачивается на проводе и провод не вытягивается усилием руки. Если соединение ответственное (щит, нагрузочные линии) — лучше сразу сделать контрольную протяжку клемм после первой рабочей нагрузки.
