Дифференциальный автомат ABB DS201 C10А 30mA тип АС однофазный 6кА (2CSR255040R1104) (дифавтомат, АВДТ)

Артикул:

2CSR255080R1104

Обзор от AI

Производитель: ABB (АББ)

Номинальный ток — 10 А

6 А10 А16 А 20 А 25 А 32 А 40 А

Дифференциальный автоматический выключатель ABB серии DS201 на 10 Ампер с током утечки 30мА.

Ключевые характеристики

БрендABB

Номинальный ток10 А

Ток утечки0,03A (30mA)

Тип тока утечкиAC

Характеристика срабатывания кривая токаC

Отключающая способность6 kA

Все характеристики ›

Описание

Дифференциальный автоматический выключатель ABB серии DS201 на 10 Ампер с током утечки 30мА. 2CSR255080R1104

С целью удовлетворения спроса на устройства, способные обеспечить полную защиту цепей современного оборудования АВВ расширяет серию System pro M compact, добавляя в нее новые автоматические выключатели дифференциального тока (АВДТ) шириной два модуля, выпускаемые в вариантах DS201 (1ф+N) и DS202C (2ф).

Новые АВДТ входят в полную серию, отличающуюся современными техническими решениями в отношении размеров, характеристик срабатывания, отключающей способности и принадлежностей. Новые АВДТ входят в состав серии System pro M compact и имеют профиль, совпадающий с профилем других устройств этой серии, что позволяет получить скоординированный и аккуратный вид всей установки. Использование цилиндрических двунаправленных клемм позволяет экономить значительное время на присоединении проводов, а общиевспомогательные элементы и аксессуары облегчают выбор устройств и уменьшают номенкатуру необходимых изделий.

Серия имеет ряд новых решений, таких как лазерная маркировка, держатель этикетки, технологию радиочастотной идентификации устройства, индикацию положения контактов и индикацию срабатывания по дифференциальному току.

Назначение:

защита однофазных конечных цепей от токов перегрузки и короткого замыкания

защита от переменного синусоидального тока замыкания на землю

защита при косвенном прикосновении и дополнительная защита при прямом прикосновении

Применение: жилые помещения, коммерческие и промышленные объекты.

Технические характеристики автоматического выключателя ABB серии DS201.

Стандарт: IEC/EN 61009

Тип/характеристика термомагнитного расцепителя: АC/С

Номинальный ток: 10 Ампер

Номинальный дифференциальный ток: 30 мА

Номинальное рабочее напряжение: 230-240 Вольт

Номинальная частота: 50-60 Гц

Номинальная отключающая способность (согласно IEC/EN 61009): 6000 Ампер

Электрическая износостойкость: 10000

Механическая износостойкость: 20000

Степень защиты: IP4X (корпус) и IP2X (зажимы)

Температура эксплуатации: от -25 ^оС до +55 ^оС

Характеристики

Бренд	ABB
Номинальный ток	10 А
Ток утечки	0,03A (30mA)
Тип тока утечки	AC
Характеристика срабатывания кривая тока	C
Отключающая способность	6 kA
Количество полюсов	2
Напряжение	220-230В
Количество модулей	2
Тип расцепителя	Электромеханический

Классификация ETIM

ETIM

Общ. количество полюсов2

Номин. ток10 А

Характеристика срабатывания (кривая тока)C

Номин. ток утечки.03 А

Номин. отключающая способность по EN 608986 кА

Количество защищенных полюсов2

Одновременное отключение нейтрали (N)Да

Модульная ширина (общ. кол-во модульных расстояний)2

Номин. (расчетное) напряжение230 В

Тип тока утечкиПеременный ток (AC)

Степень защиты (IP)IP20

Класс токоограничения3

Номин. отключающая способность по IEC 60947-210 кА

Частота50/60 Гц

Категория перенапряжения3

Степень загрязнения2

Глубина установочная (встраив.)69 мм

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Дифференциальный автомат ABB DS201 C10A 30mA тип AC однофазный 6кА (2CSR255040R1104)

Артикул производителя: 2CSR255080R1104, бренд ABB

Дифференциальный автомат ABB DS201 C10A 30mA тип AC однофазный 6кА (дифавтомат, АВДТ) предназначен для комплексной защиты электрических линий в бытовых и коммерческих установках. Устройство совмещает в себе функции автоматического выключателя и устройства защитного отключения (УЗО), обеспечивая защиту от перегрузок, коротких замыканий и утечек тока на землю.

Дифавтомат ABB DS201 обеспечивает высокий уровень электрической и пожарной безопасности, автоматически отключая поврежденный участок сети при обнаружении опасных токов утечки или токов короткого замыкания. Номинальный ток 10 А оптимален для защиты отдельных групп розеток, освещения, а также отдельных бытовых приборов с небольшой и средней мощностью. Устройство выполнено в компактном корпусе модульного типа и устанавливается на стандартную DIN-рейку.

Область применения

Квартиры, частные дома, дачи, таунхаусы.
Офисы, торговые помещения, административные здания.
Щитки этажные и квартирные распределительные щиты.
Группы розеточных линий и освещения.
Подключение отдельных бытовых приборов (электроника, освещение, маломощная техника и т.п.).
Защита однофазных линий в небольших мастерских и вспомогательных помещениях.

Функции и назначение

Защита от перегрузки по току (автоматический выключатель с характеристикой C).
Защита от короткого замыкания с отключающей способностью 6 кА.
Защита человека от поражения электрическим током при прикосновении к токоведущим частям через ток утечки.
Защита от утечек тока на землю и возможных последующих возгораний.
Отключение при превышении дифференциального тока утечки выше 30 мА (селективность по защите жизни и пожарной безопасности).
Контроль целостности и работоспособности защищаемой линии.

Основные технические характеристики

Бренд	ABB
Серия / модель	DS201
Тип устройства	Дифференциальный автомат (дифавтомат, АВДТ)
Артикул по каталогу	2CSR255040R1104
Артикул производителя	2CSR255080R1104
Номинальный ток	10 А
Характеристика расцепителя	Тип C (подходит для стандартных бытовых и офисных нагрузок)
Номинальное напряжение	230 В AC, однофазная сеть
Номинальный дифференциальный ток утечки	30 мА
Тип дифференциальной защиты	Тип AC (реагирует на переменный синусоидальный ток утечки)
Отключающая способность	6 кА
Количество полюсов	1P+N (однофазный с отключением фазы и нейтрали)
Способ монтажа	На DIN-рейку (стандарт 35 мм)
Класс применения	Для бытовых и малых коммерческих установок

Особенности и преимущества

Комбинированное устройство: сочетает защиту от перегрузки, короткого замыкания и токов утечки в одном модуле, уменьшая количество элементов в щите.
Номинальный ток 10 А идеально подходит для защиты отдельных групп освещения, розеток или маломощных потребителей.
Чувствительность 30 мА обеспечивает защиту людей от поражения электрическим током и повышенную пожарную безопасность.
Тип AC подходит для традиционных нагрузок с синусоидальной формой тока (освещение, большинство бытовых приборов).
Отключающая способность 6 кА позволяет применять устройство в сетях с достаточно высоким током короткого замыкания, характерных для городских электросетей.
Однофазное исполнение 1P+N обеспечивает одновременное отключение как фазного, так и нулевого проводника.
Компактный модульный корпус экономит место в распределительном щите и упрощает компоновку группы автоматов.
Простая установка на стандартную DIN-рейку и удобные клеммы для подключения проводников.
Высокое качество исполнения и надежность бренда ABB, отвечающего международным стандартам электробезопасности.

Рекомендации по применению

Использовать в однофазных сетях 230 В с номинальной нагрузкой до 10 А на линию.
Рекомендуется для организации отдельных защищенных групп освещения и розеток в жилых и офисных помещениях.
Подойдет для модернизации существующих щитов при замене связки из автомата и УЗО на одно комбинированное устройство.
Монтаж и подключение должны выполняться квалифицированным персоналом с соблюдением действующих правил и норм ПУЭ.

Фото, видео и документы

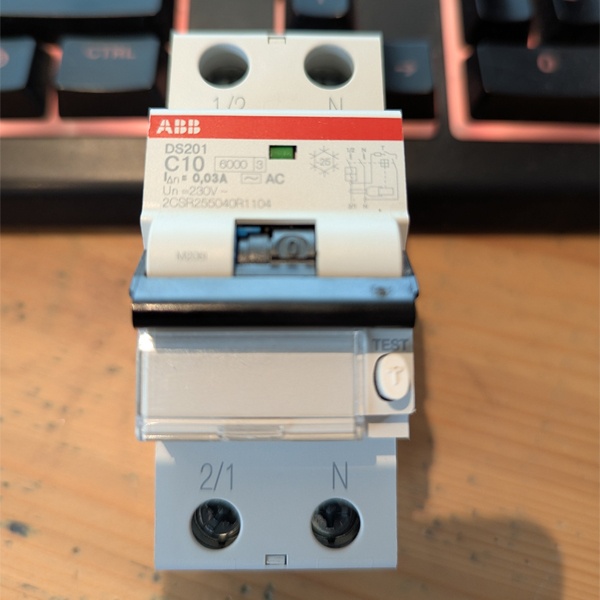

2CSR255080R1104 Дифференциальный автомат ABB DS201 C10А 30mA тип АС однофазный 6кА (2CSR255040R1104) (дифавтомат, АВДТ) фото 1

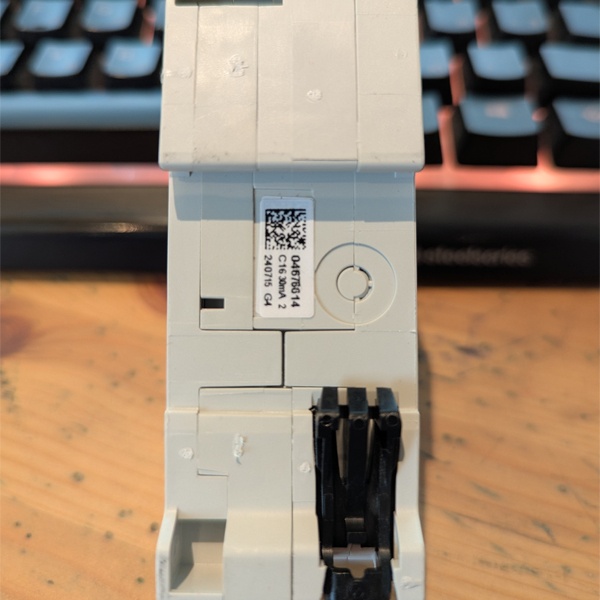

Дифференциальный автоматический выключатель ABB серии DS201 на 10 Ампер с током утечки 30мА. фото 1

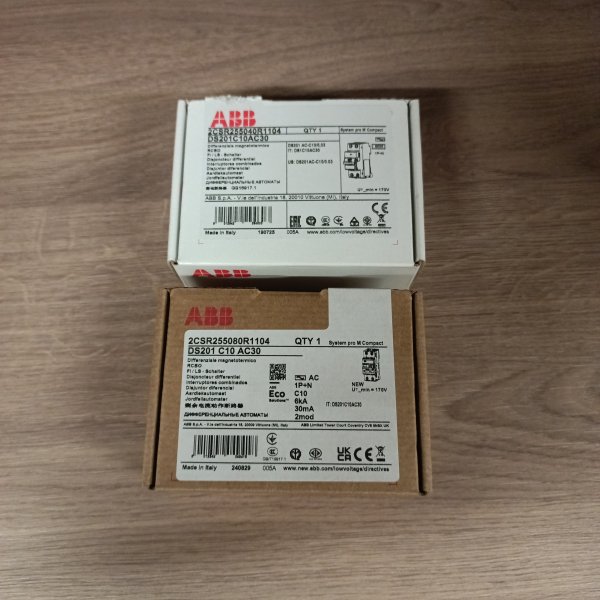

Дифференциальный автоматический выключатель ABB серии DS201 на 10 Ампер с током утечки 30мА. фото 2

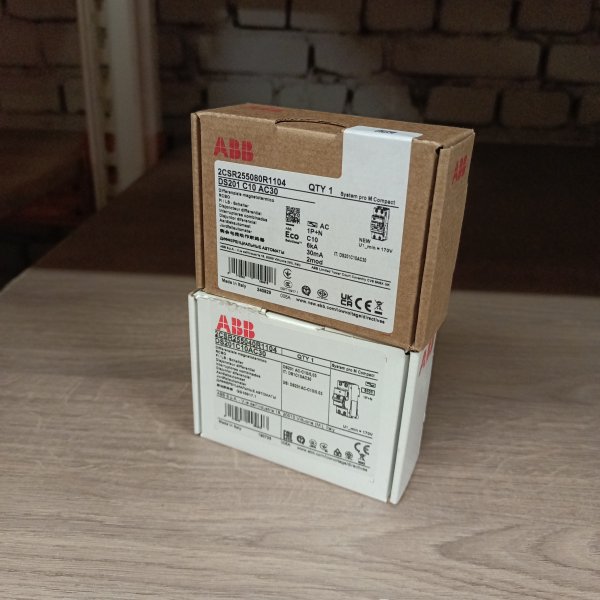

Дифференциальный автоматический выключатель ABB серии DS201 на 10 Ампер с током утечки 30мА. фото 3
