Модульный однополюсный электрический автомат АББ с характеристикой С, номинальный ток 10 Ампер
Описание

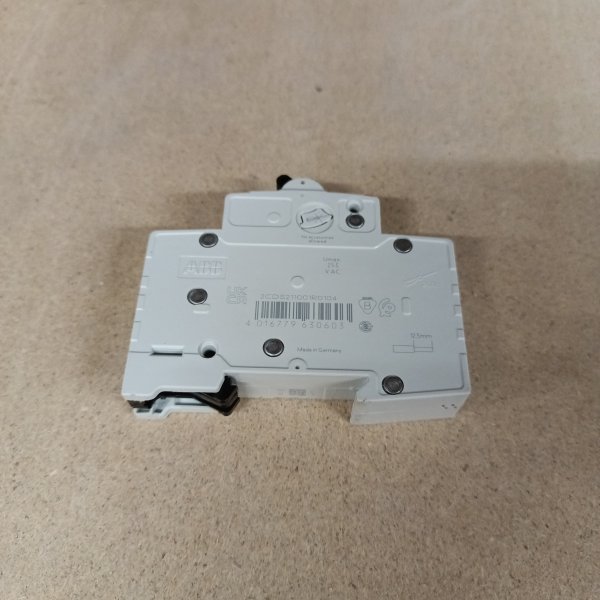

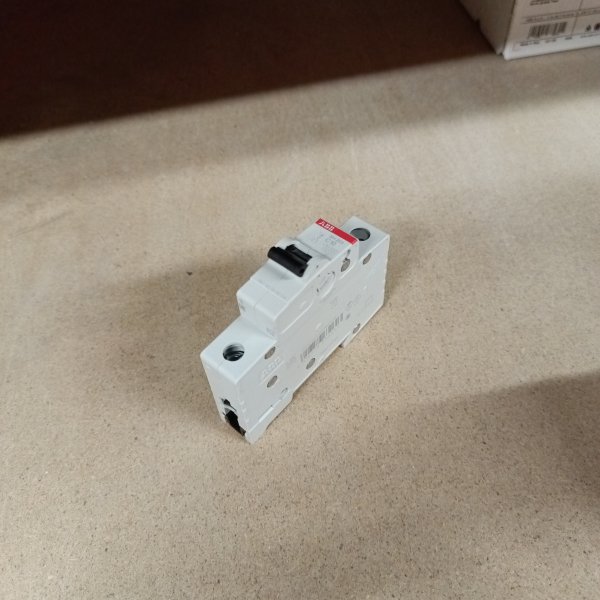

Модульный однополюсный электрический автомат АББ с характеристикой С, номинальный ток 10 Ампер 2CDS211001R0104
Токоограничивающее устройство серии SH201 от известной лидирующей компании ABB предназначено для управления нагрузкой, разъединения электрических цепей и их защиты от перегрузки и короткого замыкания. Такой прибор можно встретить в распределительных щитах многоквартирных или частных домов, а также в местах общественного назначения. Его основная функция состоит в обеспечении бесперебойной работы оборудования, находящегося под постоянной нагрузкой. Главным отличием автомата данной серии является усовершенствованная конструкция. У автомата один полюс с предельной отключающей возможностью в 6 килоампер. Он работает в сети переменного тока напряжением 230/400 Вольт и рассчитан на номинальную нагрузку тока 10 Ампер. Автомат обладает характеристикой типа C. Его корпус изготовлен из самозатухающего термостойкого полиэфира и усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Управление осуществляется удобной рукояткой с двумя положениями: I/O (включено/отключено). Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку. Механическая износостойкость составляет 20 тысяч циклов, коммутационная так же, хватает на 20 тысяч циклов. Выдерживает импульсное напряжение в 4000 Вольт. Параметры автомата: 18х85х69 мм
Характеристики
| Бренд | ABB |
| Номинальный ток | 10 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 кА |
| Количество модулей | 1 |
Классификация ETIM
ETIMОбзор от AI
Автоматический выключатель ABB SH201 C10 6кА — модульный 1-полюсный автомат электрический для защиты линий от перегрузки и короткого замыкания. Подходит для однофазных цепей 230 В и применяется в распределительных щитах квартир, домов, офисов и небольших коммерческих объектов. Характеристика отключения C делает модель оптимальной для линий с умеренными пусковыми токами, где помимо освещения встречаются розеточные группы и бытовое оборудование.
Артикул производителя: 2CDS211001R0104
Бренд: ABB
Где используется
- розеточные группы в квартире и частном доме;
- линии освещения с протяженными трассами и распределением по помещениям;
- питание бытовых приборов и маломощного оборудования с кратковременными пусковыми токами;
- групповые линии в офисах и торговых помещениях;
- ввод в небольшие подсистемы и отдельные линии в электрощите (как групповой автомат).
Основные характеристики
- Тип устройства: автоматический выключатель (MCB), модульный
- Серия: ABB SH201
- Количество полюсов: 1P (однополюсный)
- Номинальный ток: 10 A
- Характеристика расцепления: C
- Отключающая способность: 6 кА
- Назначение защиты: перегрузка и короткое замыкание
- Монтаж: на DIN-рейку в распределительном щите
- Совместимость: подходит для стандартных модульных щитов и аксессуаров серии
Особенности и преимущества
- Характеристика C — стабильная работа в линиях с умеренными пусковыми токами (типичные бытовые и офисные нагрузки), снижает риск ложных отключений по сравнению с характеристикой B при кратковременных пусковых токах.
- Отключающая способность 6 кА — запас надежности для большинства распределительных сетей в жилых и коммерческих зданиях.
- Модульное исполнение — быстрое размещение и замена в щите, удобство обслуживания.
- Качество ABB — рассчитан на регулярные коммутации и длительную эксплуатацию в электрощитовом оборудовании.
- Четкая индикация положения — удобно контролировать включено/выключено при эксплуатации.
Как выбрать и с чем сочетать
- По току: 10 A обычно применяют для отдельных линий освещения или розеточных линий с ограниченной нагрузкой — выбор должен соответствовать расчетной нагрузке и сечению кабеля.
- По характеристике: C — универсальный вариант для смешанных бытовых нагрузок; для чувствительных линий без пусковых токов чаще выбирают B, для более тяжелых пусков — D.
- Для защиты человека: автомат не заменяет УЗО/дифавтомат — при необходимости добавьте УЗО или дифференциальную защиту.
- Для комплексной защиты щита: может дополняться ограничителем перенапряжения, реле контроля напряжения, шинными системами и гребенчатыми шинами для аккуратной разводки.
Комплектация

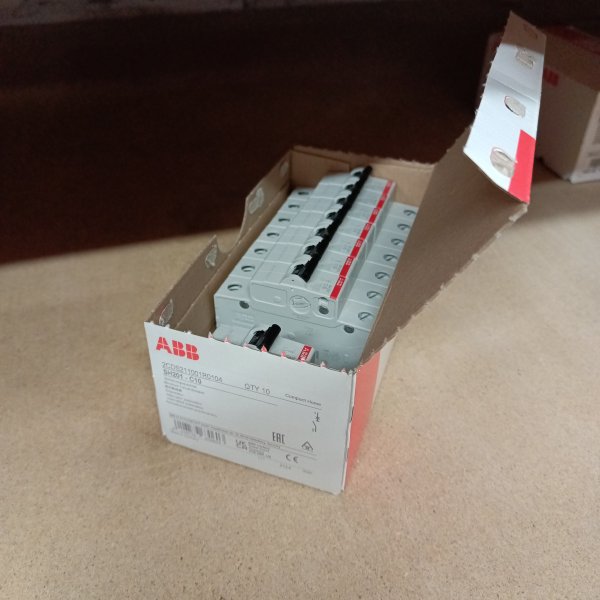

- автоматический выключатель ABB SH201 1P C10 6кА
Примечание
Подбор номинала и характеристик автоматического выключателя выполняется по расчету линии (нагрузка, сечение кабеля, способ прокладки, токи КЗ) и требованиям проекта. Монтаж рекомендуется выполнять квалифицированным специалистом.
