Name: Дифференциальный автомат ИЭК АВДТ32 C10А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ)
Brand: IEK
SKU: MAD22-5-010-C-30
Price: 1295.00 RUB
Availability: BackOrder

Хит

Артикул:

MAD22-5-010-C-30

Обзор от AI

Производитель: IEK (ИЭК)

Номинальный ток — 10 А

6 А10 А16 А 20 А 25 А 32 А 40 А

Выключатель дифференциального тока автоматический ИЕК АВДТ32 10А 30мА

Ключевые характеристики

БрендIEK

Номинальный ток10 А

Ток утечки0,03A (30mA)

Тип тока утечкиA

Характеристика срабатывания кривая токаC

Отключающая способность6 kA

Все характеристики ›

Описание

Выключатель дифференциального тока автоматический ИЕК АВДТ32 10А 30мА MAD22-5-010-C-30

Описание автоматического выключателя IEK

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Автоматические выключатели АВДТ32 соответствуют стандартам ГОСТ Р 51327.1-99.

Характеристики электрического автомата MAD22-5-010-С-30

Номинальное напряжение частотой 50 Гц - 230В

Номинальный ток I_n - 10А

Номинальный отключающий дифференциальный ток I_Dn - 30мА

Номинальная отключающая способность - 6000А

Рабочая характеристика при наличии дифференциального тока - А

Время отключения при номинальном дифференциальном токе - <40мс

Число полюсов - 1+N

Характеристика срабатывания электромагнитного расцепителя - С

Условия эксплуатации - УХЛ4

Степень защиты выключателя - IP20

Износостойкость - не менее 10000 циклов В-О

Максимальное сечение присоединяемых проводов - 25мм²

Наличие драгоценных металлов (серебро) - 0,85г/полюс

Масса - 0,19кг

Диапазон рабочих температур - от-25°С до+40°С

Характеристики

Бренд	IEK
Номинальный ток	10 А
Ток утечки	0,03A (30mA)
Тип тока утечки	A
Характеристика срабатывания кривая тока	C
Отключающая способность	6 kA
Количество полюсов	2
Напряжение	220-230В
Количество модулей	2
Тип расцепителя	Электронный

Классификация ETIM

ETIM

Общ. количество полюсов2

Номин. ток10 А

Характеристика срабатывания (кривая тока)C

Номин. ток утечки.03 А

Номин. отключающая способность по EN 608986 кА

Количество защищенных полюсов1

Одновременное отключение нейтрали (N)Да

Модульная ширина (общ. кол-во модульных расстояний)2

Номин. (расчетное) напряжение230 В

Тип тока утечкиA

Степень защиты (IP)IP20

Номин. отключающая способность по IEC 60947-26 кА

Частота50 Гц

Степень загрязнения20

Глубина установочная (встраив.)71 мм

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Дифференциальный автомат IEK АВДТ32 C10А 1П+N 30мА тип A, 6кА (дифавтомат, АВДТ) — устройство защиты, объединяющее в одном корпусе автоматический выключатель и УЗО. Предназначен для защиты однофазных линий от перегрузки и короткого замыкания, а также для защиты людей и оборудования при токах утечки на землю. Подходит для современных бытовых нагрузок с электроникой благодаря исполнению тип A.

Артикул производителя: MAD22-5-010-C-30
Бренд: IEK

Где используется

Квартиры, частные дома, дачи: розеточные группы, отдельные линии на технику.
Санузлы, кухни и другие помещения, где требуется защита от утечек (30 мА).
Линии с бытовой техникой и приборами с импульсными блоками питания: стиральные машины, посудомоечные машины, котлы с электроникой, холодильники, микроволновые печи, компьютеры, телевизоры и т.д.
Небольшие коммерческие объекты: офисные линии, подсобные помещения, отдельные группы освещения или розеток.

Основные характеристики

Тип устройства: дифференциальный автомат (автомат + защита от утечек)
Серия: АВДТ32
Номинальный ток (In): 10 А
Характеристика срабатывания по току КЗ: C
Количество полюсов: 1P+N (фаза защищаемая, нейтраль подключается через полюс N)
Номинальный дифференциальный ток (IΔn): 30 мА
Тип дифференциальной защиты: A (реагирует на переменный и пульсирующий постоянный ток утечки)
Сеть: однофазная
Исполнение: электронный
Отключающая способность: 6 кА
Монтаж: на DIN-рейку
Производитель: IEK
Артикул: MAD22-5-010-C-30

Особенности и преимущества

Два вида защиты в одном устройстве: от короткого замыкания/перегрузки и от токов утечки.
Тип A: рекомендован для линий с современной электроникой, где возможны пульсирующие постоянные составляющие утечки.
30 мА: стандартный уровень защиты человека от поражения электрическим током в бытовых и аналогичных сетях.
Характеристика C: подходит для большинства бытовых нагрузок и линий с умеренными пусковыми токами.
1P+N: удобное подключение однофазной линии с нейтралью, компактное решение для щита.
6 кА: повышенная устойчивость к токам короткого замыкания (актуально для квартирных и домовых вводов).

Как подобрать и на что обратить внимание

10 А подходит для линий с ограниченной нагрузкой (например, освещение или выделенная маломощная группа). Подбор номинала выполняется по сечению кабеля и расчетной мощности линии.
Тип A предпочтительнее для розеточных групп и приборов с электроникой по сравнению с типом AC.
30 мА используют для защиты людей. Для противопожарной защиты обычно применяют большие уставки (например, 100–300 мА) на вводе — при необходимости делается отдельным устройством.
При выборе учитывайте расчетный ток КЗ в точке установки: отключающая способность 6 кА должна быть достаточной для вашей сети.

Монтаж и эксплуатация

Устанавливается в распределительный щит на DIN-рейку.
Подключение выполняется к фазному и нулевому проводникам согласно схеме производителя.
После установки рекомендуется периодически проверять работоспособность встроенной функции тестирования (если предусмотрена конструкцией) и проводить осмотр щита.
Монтаж должен выполняться квалифицированным специалистом с соблюдением ПУЭ и требований безопасности.

Кратко о товаре

IEK АВДТ32 C10А 1P+N 30мА тип A — компактный дифавтомат для однофазных линий, обеспечивающий надежную защиту от перегрузки, короткого замыкания и утечек. Подходит для современных бытовых нагрузок и установки в стандартные электрощиты.

Фото, видео и документы

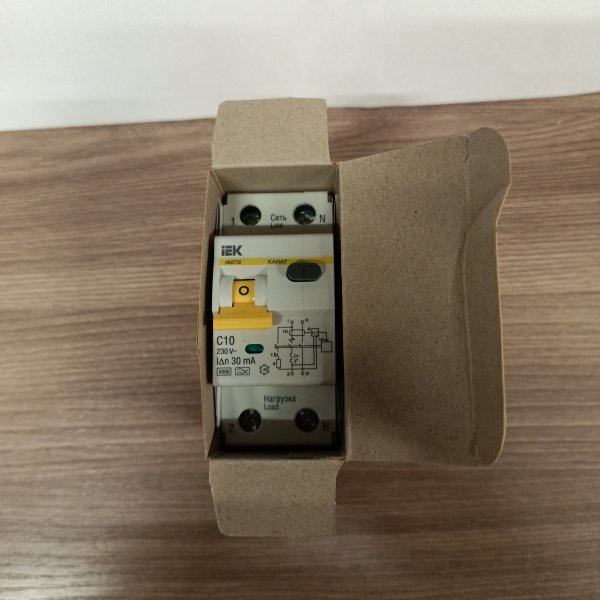

MAD22-5-010-C-30 Дифференциальный автомат ИЭК АВДТ32 C10А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 1

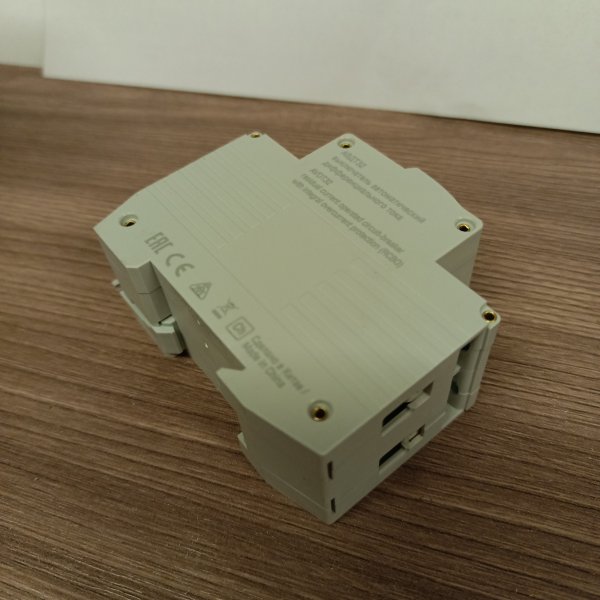

MAD22-5-010-C-30 Дифференциальный автомат ИЭК АВДТ32 C10А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 2

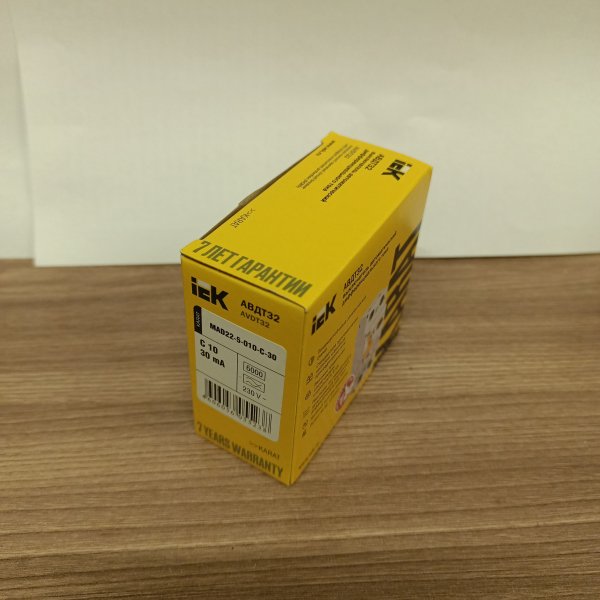

MAD22-5-010-C-30 Дифференциальный автомат ИЭК АВДТ32 C10А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 3

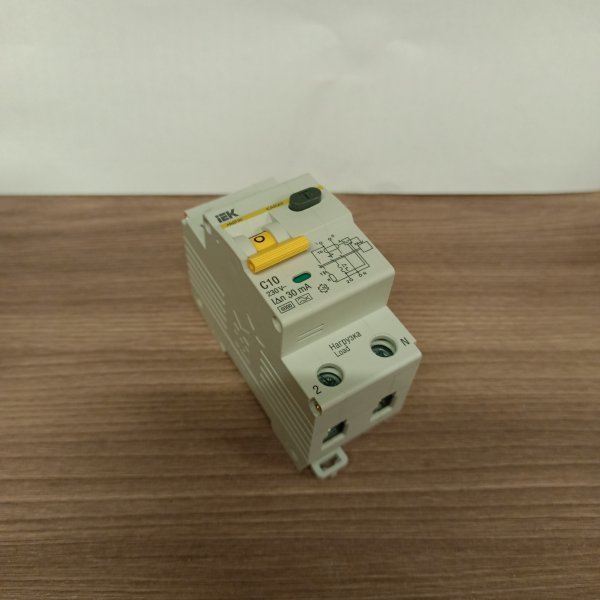

MAD22-5-010-C-30 Дифференциальный автомат ИЭК АВДТ32 C10А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 4

MAD22-5-010-C-30 Дифференциальный автомат ИЭК АВДТ32 C10А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 5

MAD22-5-010-C-30 Дифференциальный автомат ИЭК АВДТ32 C10А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 6

MAD22-5-010-C-30 Дифференциальный автомат ИЭК АВДТ32 C10А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 7

MAD22-5-010-C-30 Дифференциальный автомат ИЭК АВДТ32 C10А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 8

MAD22-5-010-C-30 Дифференциальный автомат ИЭК АВДТ32 C10А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 9

MAD22-5-010-C-30 Дифференциальный автомат ИЭК АВДТ32 C10А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 10

MAD22-5-010-C-30 Дифференциальный автомат ИЭК АВДТ32 C10А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 11

MAD22-5-010-C-30 Дифференциальный автомат ИЭК АВДТ32 C10А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 12

MAD22-5-010-C-30 Дифференциальный автомат ИЭК АВДТ32 C10А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 13
