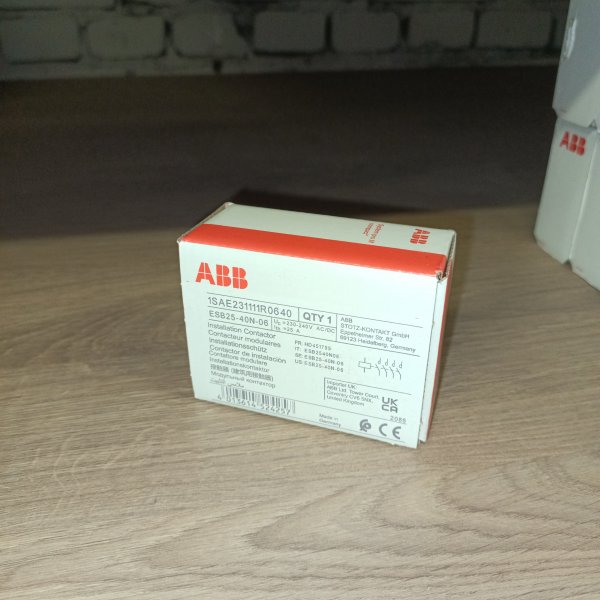

Двухмодульный магнитный пускатель ESB25-40N-06, 25А, управление 230В, AC/DC, 4 нормально открытых контакта
Описание
Двухмодульный магнитный пускатель ESB25-40N-06, 25А, управление 230В, AC/DC, 4 нормально открытых контакта 1SAE231111R0640
Контакторы ESB..N разработаны для коммутаций цепей освещения, управления системами отопления, электодвигателями и насосным оборудованием. Бесшумная работа катушки управления и отсутствие постороннего звука при эксплуатации являются отличительными особенностями нового поколения устройств. За счет применения универсальной катушки питания (АС/DC), которая не издаёт шума и вибраций при эксплуатации, возможности работы в автоматическом и в ручном режимах, а также наличия универсальных аксессуров, модульные контакторы можно использовать в любых областях применения, где требуется соблюдение тишины, спокойствия и обеспечеие комфорта для людей.
Модульные контакторы АББ имеют множество преимуществ, упрощающих монтаж и обслуживание. Двухцветный механический индикатор обеспечивает четкую идентификацию состояния силовых полюсов. Монтаж аксессуаров не требует применения инструментов.
Модульный контакторы серии ESB..N используются для управления однофазными и трехфазными нагрузками с токами 25А и могут управляться как переменным, так и постоянным током. Контакторы предназначены для применения как в жилом сегменте, так и в промышленности.
Контакторы ESB..N оснащены встроенной защитой цепи катушки управления. Встроенный варистор защищает катушку от импульсных перенапряжения, вызванных в том числе ударом молнии.
- Контакторы серии ESB..N имеют следующие преимущества:
- Бесшумная работа, низкое потребление электроэнергии и встроенная защита от перенапряжений.
- Существует версии контакторов с различными комбинациями главных контактов, а также ряд аксессуаров.
- Характеристики:
- Напряжение катушки: 230В
- Номинальный ток: 25А
- Тип контактов: 4HO
- Степень защиты: IP20
- Количество модулей DIN: 2
Характеристики
| Бренд | ABB |
| Номинальный ток (АС-1/AC-7a) | 25 A |
| Количество полюсов | 4 |
| Количество НO полюсов | 4 |
| Напряжение цепи управления | 220-240В |
| Ток цепи управления | переменный/постоянный |
Классификация ETIM
ETIMОбзор от AI
Контактор ABB ESB25-40N-06 — модульный контактор для коммутации электрических цепей в щитовой автоматике. Рассчитан на ток 25 А (категория AC-1) и оснащен 4 нормально открытыми контактами (4NO). Катушка управления 230 В AC/DC обеспечивает удобное применение как в системах переменного, так и постоянного тока. Исполнение на 2 модуля позволяет компактно установить устройство на DIN-рейку в распределительных щитах.
Артикул производителя: 1SAE231111R0640
Бренд: ABB
Где используется
- Управление группами освещения (включение/отключение линий по сигналу с выключателя, реле, таймера, датчика).
- Коммутация нагревательных нагрузок и других потребителей в категории AC-1.
- Автоматизация в жилых, офисных и коммерческих объектах: щиты освещения, щиты автоматики, распределительные щиты.
- Системы диспетчеризации и управления инженерными системами (подача питания на отдельные линии по управляющему сигналу).
- Схемы, где требуется несколько независимых нормально открытых цепей (4NO) при одном управляющем воздействии.
Особенности и преимущества
- Катушка 230 В AC/DC — универсальное питание управления, меньше ограничений при проектировании щита.
- 4NO контакта — удобен для одновременной коммутации нескольких линий или цепей управления.
- Модульное исполнение (2 модуля) — экономия места на DIN-рейке и аккуратная компоновка в щите.
- Назначение для AC-1 — оптимален для резистивных нагрузок (освещение, нагрев), снижает риск неправильного выбора устройства по категории применения.
- Качество ABB — надежность, стабильная работа в составе щитового оборудования и длительный срок службы при корректном подборе нагрузки.
Основные характеристики
- Тип: модульный контактор
- Серия/модель: ESB25-40N-06
- Номинальный ток (AC-1): 25 А
- Контакты: 4 нормально открытых (4NO)
- Напряжение катушки: 230 В AC/DC
- Монтаж: DIN-рейка
- Ширина: 2 модуля
- Производитель: ABB
- Артикул: 1SAE231111R0640
Примечания по подбору
- Указанный ток 25 А относится к категории AC-1 (преимущественно резистивные нагрузки). Для двигателей и других индуктивных нагрузок требуется подбор по соответствующей категории применения.
- Перед установкой убедитесь, что параметры нагрузки и условия эксплуатации соответствуют проекту и требованиям электробезопасности.
Фото, видео и документы
Вопрос-ответ
Добрый день, Дмитрий.
230-240В АС/DC.
У этого контактора все 4 контакта силовые? Его можно использовать в системе АВР 3-х фазной сети с разрывом 0 ?
Добрый день, Дмитрий.
У этого контактора все 4 контакта - силовые.
Но Вам надо учесть, что номинальный ток 25А при типе нагрузки АС-1 и только 9А при АС-3.
Добрый день, Дмитрий.
Производитель рекомендует предохранитель типа gG 10А
