2CDS200909R0001 Реле дистанционного расцепителя ABB S2C-A1 12-60В (для S200/M/P/S,DS200AC/A/MAC/MA)
1 вопрос
Артикул:
2CDS200909R0001
 Обзор от AI
Производитель: ABB (АББ)

Реле дистанционного расцепителя фирмы ABB типа S2C-A1 на 12-60 Вольт

3 469,20 р. за 1 шт
* цена указана с учетом НДС.
В наличии
− + шт
Начислим 35 бонусов
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
Самовывоз из ПВЗ: м. Новохохловская — Сегодня до 18:00
Доставка по Москве и области — 22 июля
В упаковке 1 шт Cертификат ABB
class="active" active
  • Характеристики
  • Фото
  • Добавить фото
  • Документация
    • (1)

    Описание

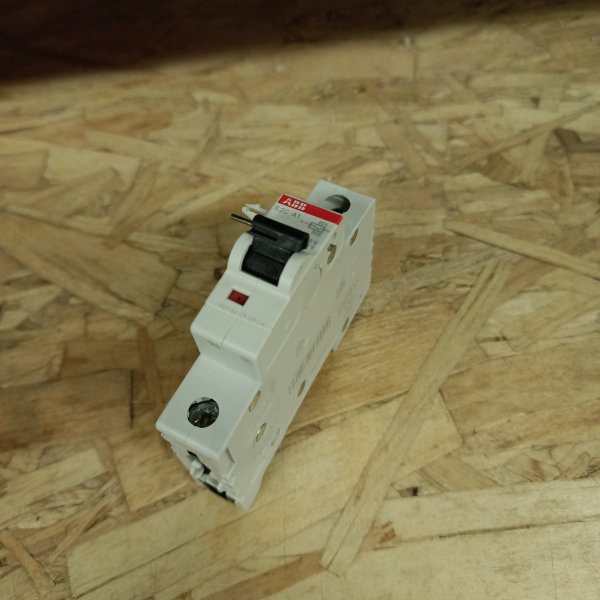

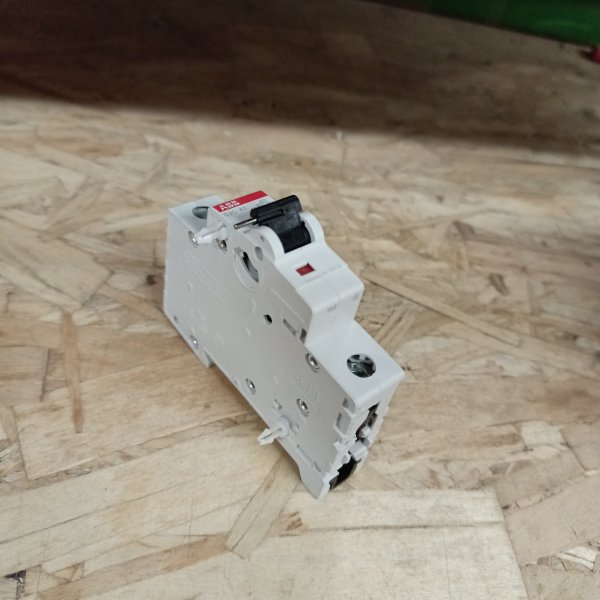

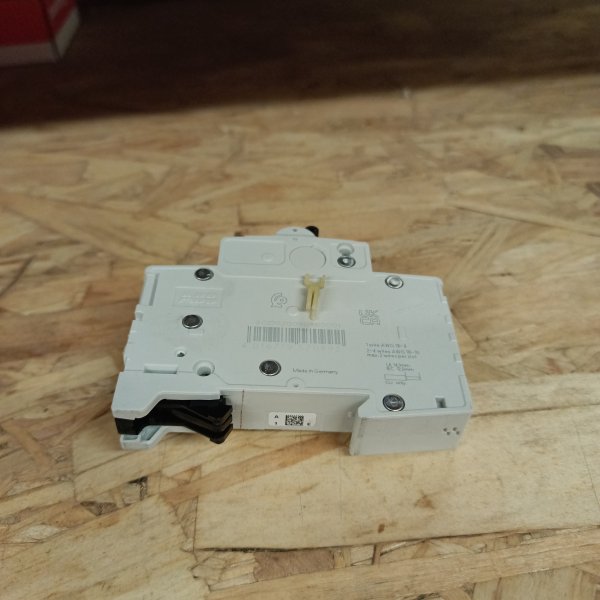

    Реле дистанционного расцепителя фирмы ABB типа S2C-A1 на 12-60 Вольт 2CDS200909R0001

    Назначение дистанционного расцепителя: дистанционное отключение защитных аппаратов. Расцепители S2C-A для соединения с автоматическими выключателями S200, M200 и АВДТ серий DS200. Модели F2C-A для соединения с ВДТ F200 и АВДТ серии DS201/DS202C. Буква L в маркировке означает присоединение к аппарату слева.

  • Номинальное напряжение (переменный/постоянный ток): 12-60 Вольт
  • Максимальное время отключения: <10 мс
  • Минимальное напряжение расцепления (переменный/постоянный ток): 7/10 Вольт
  • Сечение клемм: 16 мм2

    • Классификация ETIM

    ETIM
    Количество нормально открытых контактов (НО)-
    Количество нормально закрытых контактов (НЗ)-
    Количество переключающих контактов0
    Тип дополнит. устройстваНезависимый/шунтовой расцепитель (для силовых автоматов)
    Уснанавливается на устройство:Модульный автоматический выключатель
    Номин. коммутируем. ток- А
    Номин. (расчетное) напряжение230 В
    Габаритная ширина (TE).75
    Количество сигнальных контактов0
    Тип управляющего напряженияПеременный ток (AC)/Постоянный ток (DC)
    Прилагается при поставкеНет
    С функцией автоматического тестирования тока утечкиНет
    Подходит для макс. количества полюсов главного устройства-
    Подходит для макс. тока главного устройства45 А
    Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

    Обзор от AI

    ✦ Обзор от AI
    * AI может допускать ошибки. Проверяйте важную информацию.

    Реле дистанционного расцепителя ABB S2C-A1 12-60В — модуль дистанционного отключения для автоматических выключателей и дифференциальных аппаратов ABB модульной серии. Устройство позволяет выполнить удаленное расцепление (отключение) аппарата по управляющему сигналу, что удобно для систем аварийного отключения, централизованного управления и автоматизации.

    Артикул производителя: 2CDS200909R0001
    Бренд: ABB

    Где используется

    • Системы аварийного отключения (E-STOP) на объектах: щиты управления, вводно-распределительные устройства, локальные распределительные щиты.
    • Диспетчеризация и удаленное управление нагрузками: инженерные системы зданий, коммерческие и промышленные объекты.
    • Автоматизация: совместно с контроллерами, релейной логикой, системами охранно-пожарной автоматики (при необходимости дистанционного снятия питания).
    • Технологические процессы, где требуется принудительное отключение линии по сигналу датчика или внешнего устройства.

    Совместимость

    Реле предназначено для работы в составе модульных аппаратов ABB и совместимо с:

    • Сериями автоматических выключателей: S200 и модульными аппаратами семейства M/P/S.
    • Дифференциальными аппаратами: DS200AC, DS200A, DS200MAC, DS200MA.

    Подбор совместимости рекомендуется выполнять по каталогу ABB для конкретного аппарата и типоисполнения щита.

    Особенности и преимущества

    • Дистанционное расцепление — отключение аппарата по внешнему сигналу без непосредственного доступа к щиту.
    • Широкий диапазон управляющего напряжения 12–60 В — удобно для цепей автоматики и низковольтного управления.
    • Интеграция в модульную систему ABB — совместимость с популярными сериями автоматов и дифференциальных устройств.
    • Повышение безопасности — возможность быстрого аварийного снятия питания с линии/участка.
    • Удобство эксплуатации — подходит для централизованных решений, где необходимо оперативное отключение нескольких линий.

    Характеристики

    • Тип изделия: реле дистанционного расцепителя (shunt trip) для модульных аппаратов
    • Модель: S2C-A1
    • Управляющее напряжение: 12–60 В
    • Производитель: ABB
    • Артикул производителя: 2CDS200909R0001
    • Совместимые серии: S200/M/P/S, DS200AC/A/MAC/MA

    Принцип работы

    При подаче управляющего напряжения на катушку реле дистанционного расцепителя происходит механическое воздействие на механизм выключателя/дифференциального аппарата, в результате чего аппарат переводится в отключенное состояние. Это позволяет отключать линию по сигналу от кнопки, реле, контроллера или другой внешней системы управления.

    Рекомендации по подбору и установке

    • Убедитесь, что модель вашего аппарата ABB входит в перечень совместимых серий.
    • Проверьте соответствие напряжения цепи управления диапазону 12–60 В.
    • Закладывайте реле в проект на стадии компоновки щита, чтобы обеспечить корректное размещение и подключение цепей управления.
    • Монтаж и подключение выполняйте в соответствии с документацией ABB и требованиями электробезопасности.

    Комплектация

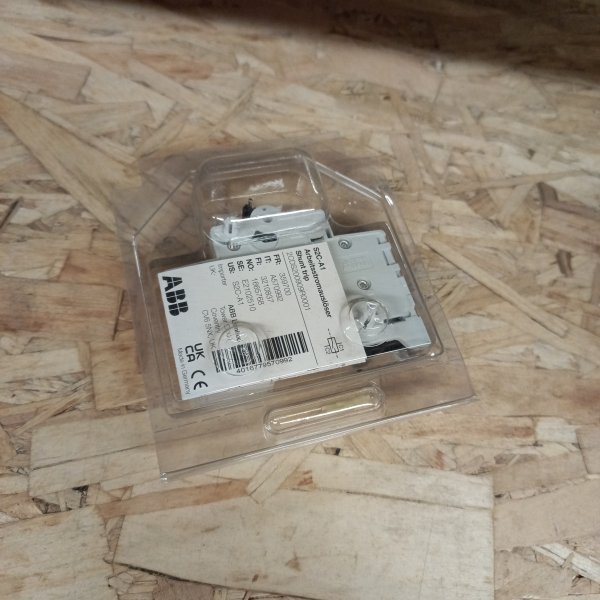

    • Реле дистанционного расцепителя ABB S2C-A1 12–60В

    Вопрос-ответ

    В
    Иван, 08.02.2022 15:22
    Добрый день!
    Может ли расцепитель ABB S2C-A1 (https://shop220.ru/2cds200909r0001-rele-distantsionnogo-rastsepitelya-abb-s2c-a1-12-60v.htm) работать вместе с автоматом ABB SH203L C50?
    Или необходим автомат ABB S203 C50?
    У нас первый вариант не работает (расцепитель не отключает основной автомат). Пытаюсь понять, в чем может быть причина.
    У ABB SH203L C50 в характеристиках стоит "Возможна дополнит. комплектаци: Нет", а у ABB S203 C50 "Возможна дополнит. комплектаци: Да". Это к расцепителям тоже относится? То есть SH с расцепителем рабоатть не будет, только S?
    Заранее спасибо за помощь :)
    S
    Shop220:

    Добрый день, Иван.
    Вы правы.
    Этот расцепитель не предназначен для работы с серией автоматов SH203L.
    Он подходит к модульным автоматическим выключателям серии S200, АВДТ серии DS200, АВДТ новой серии DS201(2020) и рубильникам серии SD200.
