Автоматический выключатель ABB 3-полюсный S203 C25 (автомат электрический)

Хит

5,0 2 отзыва

Артикул:

2CDS253001R0254

Обзор от AI

Производитель: ABB (АББ)

Номинальный ток — 25 A

6 A 10 A 16 A 20 A25 A32 A 40 A 50 A 63 A 80 A 100 A

Количество модулей — 3

1 234

Модульный трехполюсный электрический автомат ABB S203 System pro M на 25 Ампер, с характеристикой C

Ключевые характеристики

БрендABB

Номинальный ток25 A

Количество полюсов3

Характеристика срабатывания кривая токаC

Отключающая способность6 кА

Количество модулей3

Все характеристики ›

Описание

Модульный трехполюсный электрический автомат ABB S203 System pro M на 25 Ампер, с характеристикой C 2CDS253001R0254

Назначение автоматических выключателей: защита от перегрузки и коротких замыканий (обеспечивают надежную и безопасную работу электроустановок), защита резистивных и индуктивных нагрузок с низким импульсным током.

Автовыключатели серии S203 System pro M изготавливаются в полном соответствии с мировыми нормами и стандартами Европы и предназначены для использования как в зданиях производственного, так и гражданского типа.

Модульные электроавтоматы фирмы ABB серии S203 на 25 Ампер имеют высокий показатель стойкости к коротким замыканиям. А благодаря применению самых современных приборов и технологий установка оборудования происходит в разы быстрее чем раньше.

Применение: жилые помещения, коммерческие и промышленные объекты.

Стандарт: IEC/EN 60898, IEC/EN 60947-2

Характеристики:

- количество полюсов - 3
- номинальный ток - 25 Ампер
- характеристика срабатывания - C
- номинальная отключающая способность - 6 кА
- номинальная частота - 50-60 Гц
- электрическая износостойкость - 10000
- механическая износостойкость - 20000
- степень защиты корпус/зажимы - IP4x/IP2x
- температура эксплуатации - от -25 ^оС до +55 ^оС
- сечение кабеля - 25 мм²
- сечение шины - 10 мм²
- тип зажима - двунаправленная клемма с защитой от неправильного монтажа
- размер одного полюса - 85х68х17,5 мм
- установка - на рейку DIN

Характеристики

Бренд	ABB
Номинальный ток	25 A
Количество полюсов	3
Характеристика срабатывания кривая тока	C
Отключающая способность	6 кА
Количество модулей	3

Классификация ETIM

ETIM

Общ. количество полюсов3

Номин. ток25 А

Характеристика срабатывания (кривая тока)C

Номин. отключающая способность по EN 608986 кА

Одновременное отключение нейтрали (N)Нет

Номин. (расчетное) напряжение400 В

Количество защищенных полюсов3

Модульная ширина (общ. кол-во модульных расстояний)3

Частота50 Гц

Тип напряженияПеременный ток (AC)/Постоянный ток (DC)

Класс токоограничения3

Категория перенапряжения3

Степень загрязнения3

Глубина установочная (встраив.)69 мм

Возможна дополнит. комплектацияДа

Степень защиты (IP)IP20

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Автоматический выключатель ABB 3-полюсный S203 C25 (автомат электрический)

Артикул производителя: 2CDS253001R0254

Бренд: ABB

Автоматический выключатель ABB серии S200, модель S203 C25 — это трехполюсный модульный автомат для надежной защиты трехфазных электрических линий от перегрузки и короткого замыкания. Номинальный ток 25 А и характеристика срабатывания C делают его универсальным решением для большинства силовых цепей в жилых, коммерческих и промышленных объектах, где возможны умеренные пусковые токи (например, у электродвигателей, насосов, вентиляции).

Где используется

Вводные и распределительные щиты квартир, частных домов, коттеджей.
Щиты офисов, магазинов, складов, мастерских.
Защита трехфазных линий питания: групповые линии, линии на оборудование, распределение по этажам/зонам.
Цепи питания электродвигателей с умеренными пусковыми токами (в рамках характеристики C).
Линии на насосы, вентиляционные установки, компрессоры, станки и другое оборудование (при корректном расчете нагрузки и сечения кабеля).

Назначение и принцип работы

Защищает проводку и подключенное оборудование при перегрузке: тепловой расцепитель отключает линию при длительном превышении тока.
Мгновенно отключает при коротком замыкании: электромагнитный расцепитель срабатывает за доли секунды.
Трехполюсное исполнение обеспечивает одновременное отключение всех трех фаз, что важно для корректной и безопасной работы трехфазных потребителей.

Основные характеристики

Тип устройства: автоматический выключатель (MCB), модульный.
Количество полюсов: 3P (трехполюсный).
Серия/модель: ABB S200 / S203.
Номинальный ток: 25 А.
Характеристика отключения: C (для цепей с умеренными пусковыми токами).
Производитель: ABB.
Артикул производителя: 2CDS253001R0254.

Особенности

Надежная защита трехфазной линии от двух основных аварийных режимов: перегрузка и короткое замыкание.
Удобен для монтажа в электрощитах благодаря модульному формату.
Характеристика C подходит для большинства бытовых и коммерческих задач, где встречаются кратковременные пусковые токи.
Трехполюсное отключение повышает безопасность при обслуживании и снижает риск некорректных режимов работы трехфазного оборудования.

Рекомендации по выбору

Номинал 25 А выбирают по расчетной нагрузке линии и допустимому току кабеля с учетом способа прокладки.
Характеристика C обычно применяется для смешанных нагрузок и оборудования с пусковыми токами; для более тяжелых пусков может потребоваться другая характеристика (подбирается расчетом).
Для защиты людей от поражения током дополнительно применяйте УЗО или дифавтомат, так как автоматический выключатель защищает в первую очередь проводку и оборудование.

Комплектация

Автоматический выключатель ABB S203 C25, 3 полюса — 1 шт.

Фото, видео и документы

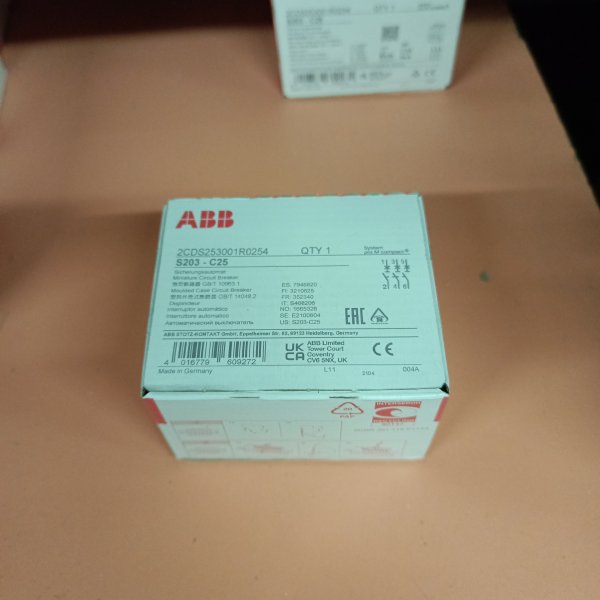

2CDS253001R0254 Автоматический выключатель ABB 3-полюсный S203 C25 (автомат электрический) фото 1

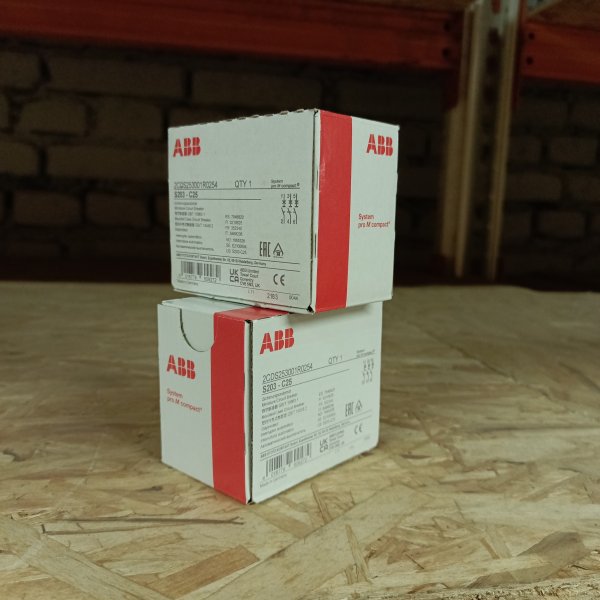

2CDS253001R0254 Автоматический выключатель ABB 3-полюсный S203 C25 (автомат электрический) фото 2
