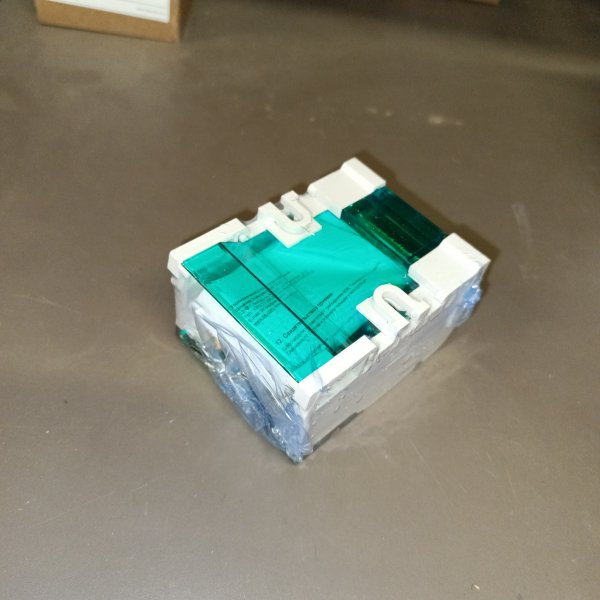

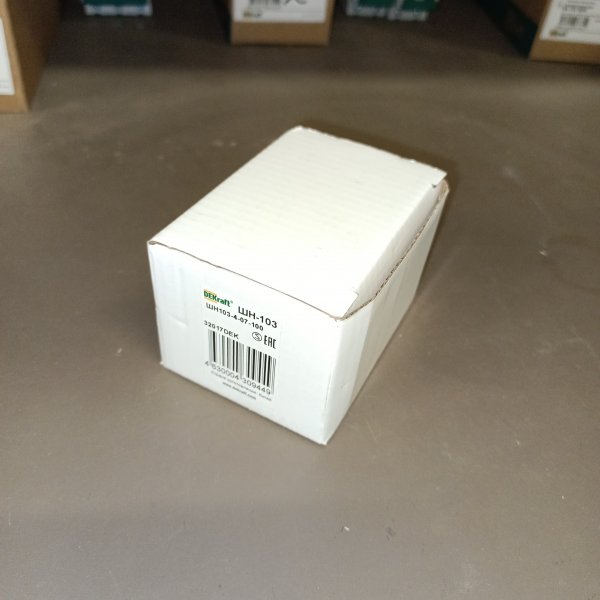

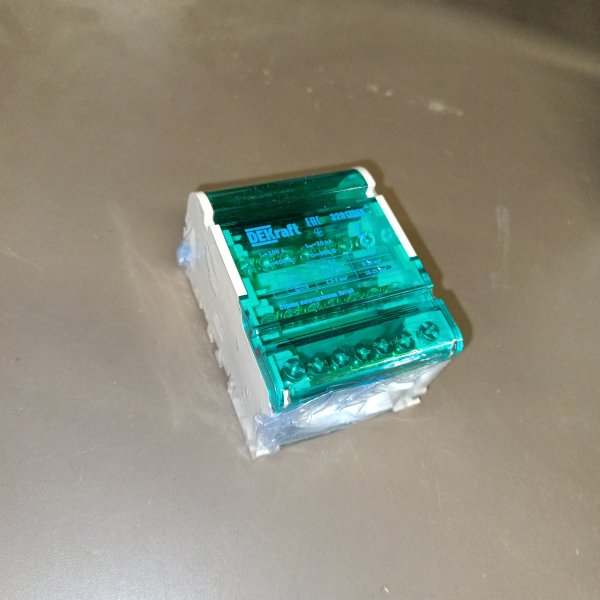

Распределительный блок на DIN-рейку в корпусе, (4x7) Шнайдер Электрик ДЕКрафт, номинальный ток 100 Ампер
Описание
Распределительный блок на DIN-рейку в корпусе, (4x7) Шнайдер Электрик ДЕКрафт, номинальный ток 100 Ампер 32017DEK
В соответствии с “Номенклатурой продукции, в отношении которой законодательными актами Российской Федерациипредусмотрена обязательная сертификация” и “Номенклатурой продукции, подлежащей декларированию соответствия”, кросс-модули серии ШН-103 не относятся к объектам обязательной сертификации Системы сертификации ГОСТ Р, и ихобязательная сертификация в Системе сертификации ГОСТ Р не предусмотрена, а также не относятся к объектам, соответствиекоторых установленным требованиям осуществляется путем принятия изготовителем декларации соответствия.
Принцип действия:- Кросс-модули представляют из себя шины нулевые в корпусе, которые устанавливаются на 35 мм дин-рейку, либо намонтажную панель при помощи двух винтов M4.
- У каждого кросс-модуля есть съемная крышка, котораязащищает пользователя от случайного прикосновения к проводникам. Степень защиты – IP20.
- Отличительной особенностью кросс-модулей ТМ DEKraft является цвет крышки – зеленый.
- Применение кросс-модулей в щитовой сборке обеспечивает:
– компактную разводку кабелей и сборку в щите;
– защиту от прикосновения к токоведущим частям;
– удобство обслуживания щита
- Кросс-модули используются в щитах, шкафах управления для подсоединения нулевых рабочих и защитных проводников.
- Применяются для электрического и механического соединения проводников в цепях переменного и постоянноготока с номинальным напряжением до 400 В.
- Корпус кросс-модулей выполнен из стойкого к воспламенению и нагреву пластика.
- Нулевые шины сделаны из высококачественной электротехнической бронзы. Каждая шина отдельно изолирована.
- Болты нулевых шин имеют универсальный шлиц, что упрощает монтаж.
- При подключении к кросс-модулю многожильных проводов рекомендуется оконцевание их наконечниками (гильзами)
- Характеристики:
- Номинальный ток Iном: 100 А
- Напряжение по изоляции Ui: 500 В
- Макс. кратковременный выдерживаемый ток Ipk: 20 кА
- Степень защиты: IP20
- Кол-во отверстий (шт.) и диаметр отверстий (мм) в нулевой шине: 5x5,3; 2x7,5
- Тип крепежных винтов: M4
- Усилие затяжки: 3 Н*м
- Сечение проводника с наконечником-гильзой: 1,5-6 мм2, 6-16 мм2
- Сечение проводника без наконечника: 2,5-6 мм2, 6-25 мм2
Описание от производителя:
Кросс-модуль серии ШН-103 DEKraft; номинальный ток - 100 А; исполнение – 4 ряда по 7 отверстий (5х5,3 + 2x7,5); материал корпуса – нагревостойкий пластик; материал шин – высококачественная электротехническая бронза; каждая шина отдельно изолирована; цвет крышки – зеленый; установка – на DIN-рейку 35 мм или на монтажную панель двумя винтами M4; степень защиты - IP20. Применение кросс-модулей в щите обеспечивает компактную разводку кабелей и защиту от прикосновения к токоведущим частям.
Характеристики
| Бренд | Schneider Electric |
| Бренд | Systeme Electric |
| Бренд | DEKraft |
| Количество полюсов | 4 |
| Количество подключений на полюс | 7 |
| Номинальный ток | 100 А |
| Модульная ширина | 4 |
| Крепление | Монтажная пластина |
| Крепление | DIN-рейка |
Классификация ETIM
ETIMОбзор от AI
Кросс-модуль ШН-103 от DEKraft — это аккуратный способ навести порядок в щите, когда линий много и хочется раздать питание без «гирлянд» из перемычек. Ставится на DIN-рейку, выглядит и собирается как нормальный распределительный узел, а не как временное решение «на сдачу».
По факту такие кросс-модули берут для квартирных и этажных щитов, небольших коммерческих объектов, котельных, мастерских — везде, где нужно удобно разнести фазу или ноль по группам и оставить возможность быстро разобраться, что куда уходит. Особенно выручает, когда щит уже не маленький: отдельные группы на свет, розетки, технику, автоматику, а место и читаемость важнее, чем экономия пары сантиметров.
Ключевые характеристики, на которые стоит опираться:
- Формат: кросс-модуль на DIN-рейку — монтаж привычный, без «самоделок».
- Схема: 4х7 групп — удобно разводить несколько независимых шин/секций по группам.
- Номинальный ток: 100 А — рассчитан на распределение питания в рамках щита при корректном подборе проводников и защиты.
- Модель: ШН-103.
- Артикул: 32017DEK.
Из практики главная польза кросс-модуля — он делает щит обслуживаемым. Подключения получаются собранными: линии не перехлестываются, легче подписывать и прозванивать, проще добавить или перенести группу. Если приходится работать «в поле» — искать ошибку, менять автомат, подключать новую линию — экономится время и нервы, потому что распределение сделано через понятный узел, а не через россыпь скруток и перемычек.
Как работает и что “защищает”: сам по себе кросс-модуль не заменяет автомат или УЗО и не является защитным аппаратом. Его задача — безопасно и удобно распределить питание: один ввод (или несколько вводов по секциям) дальше расходится на отдельные группы. Защиту от перегрузки и КЗ обеспечивают устройства выше по схеме — вводной автомат, групповые автоматы, дифзащита. Кросс-модуль просто держит распределение в рамках допустимого тока и контактного соединения.
Почему берут такие вещи: чтобы щит выглядел и работал как щит, а не как коробка с проводами; чтобы соединения были предсказуемыми; чтобы при обслуживании можно было быстро понять логику разводки. Плюс DIN-формат помогает держать компоновку аккуратной и повторяемой.
Рекомендации по применению: перед монтажом продумайте, какие именно цепи вы разводите (фаза/ноль/PE), и не смешивайте разные группы без понятной логики. Подбирайте сечение проводников под реальную нагрузку и защитные аппараты, затягивайте клеммы с нормальным усилием (без “срыва”), а после сборки полезно сделать контрольную протяжку и проверку нагрева под нагрузкой. Если щит общий или “на объекте”, обязательно подпишите группы — кросс-модуль это только усилит: потом спасибо скажете сами себе.
