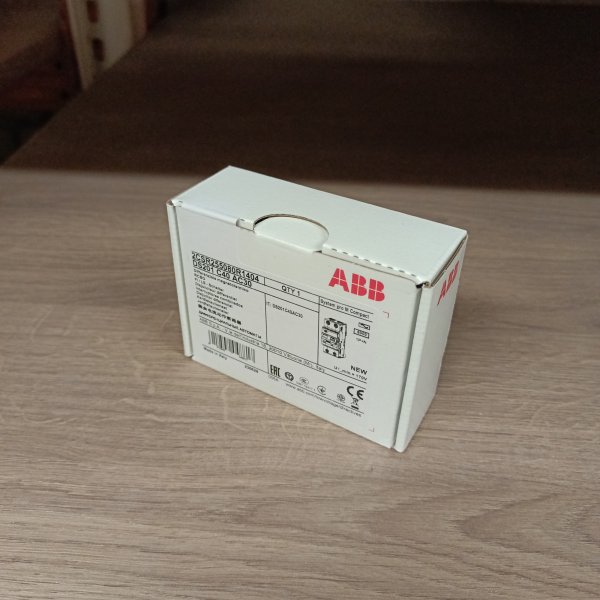

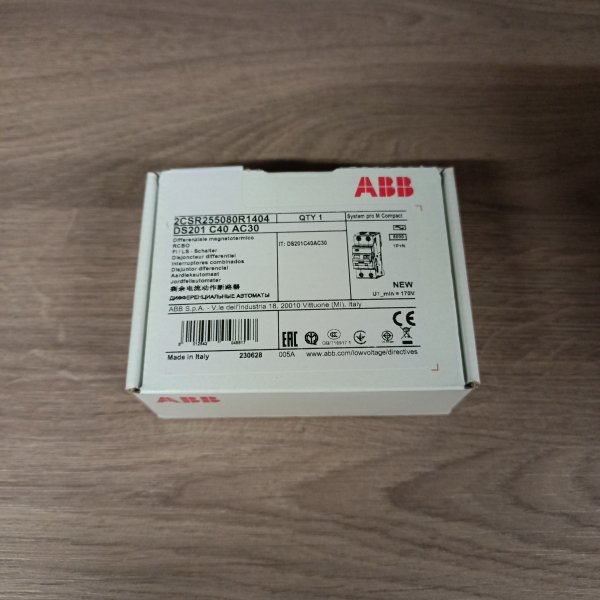

Дифференциальный автомат ABB DS201 C40А 30mA тип АС однофазный 6кА (2CSR255040R1404) (дифавтомат, АВДТ) 2CSR255080R1404

ABB DS201 — это как раз тот случай, когда один модуль в щите закрывает сразу две задачи: защиту от утечки тока и отключение при перегрузке или коротком замыкании. По ощущениям в работе это удобнее, чем собирать связку из УЗО и автомата, особенно когда места на DIN-рейке не впритык, но экономить его всё равно хочется.

Ставят такой дифавтомат в однофазных линиях, где важно не только «чтобы не выбивало», но и чтобы при утечке отключалось быстро и предсказуемо: розеточные группы, линии на бытовую технику, отдельные потребители в квартире или небольшом коммерческом помещении. Тип АС означает, что он рассчитан на контроль утечек переменного тока — типовая история для обычной нагрузки без выраженной электроники с выпрямлением.

Ключевые характеристики:

• серия: ABB DS201
• номинальный ток: 40 А
• характеристика срабатывания по току КЗ/перегрузки: C
• чувствительность по утечке: 30 мА
• тип дифференциальной защиты: AC
• однофазное исполнение (1P+N)
• отключающая способность: 6 кА
• артикул производителя: 2CSR255080R1404

Практически это «два в одном»: меньше соединений, меньше точек, где можно ошибиться с перемычками, и аккуратнее получается щит. Номинал 40 А чаще берут под ввод/подлинию с нормальным сечением и реальной нагрузкой, а характеристика C спокойно переносит кратковременные пусковые токи — например, у холодильников, насосов или группы розеток с техникой, которая стартует не идеально мягко.

Как работает защита простыми словами: при коротком замыкании или длительной перегрузке срабатывает автоматическая часть (тепловой и электромагнитный расцепители), а при утечке — дифференциальная. Утечку он «видит» как разницу между током, который ушел по фазе, и тем, что вернулся по нейтрали. Появилась разница выше 30 мА — отключение происходит быстро, пока ситуация не превратилась в реальный удар током или нагрев проводки через «левый» путь.

Почему берут: когда нужно понятное решение для защиты людей и проводки без лишней «сборки конструктора» в щите; когда важно уложиться в нормальный монтаж и не плодить соединения; когда нужен стандартный 30 мА для линий общего назначения.

Рекомендации по применению: подбирайте номинал и сечение кабеля по линии — 40 А имеет смысл только там, где проводка и ввод рассчитаны на такую нагрузку. Тип АС лучше ставить на обычные потребители; если в линии много техники с импульсными блоками питания, индукционными плитами, частотниками и т.п., обычно смотрят в сторону типа A (это уже другой класс по утечкам). И как любой дифзащите, ему нужна корректная схема: фазу и нейтраль заводите через устройство, нейтраль после него не смешивайте с другими линиями, иначе будут ложные срабатывания.
