Дифференциальный автомат ABB DS201 C20А 30mA тип АС однофазный 6кА (2CSR255040R1204) (дифавтомат, АВДТ)

Артикул:

2CSR255080R1204

Обзор от AI

Производитель: ABB (АББ)

Номинальный ток — 20 А

6 А 10 А 16 А20 А25 А 32 А 40 А

Дифференциальный автоматический выключатель ABB серии DS201 на 20 Ампер с током утечки 30мА.

Ключевые характеристики

БрендABB

Номинальный ток20 А

Ток утечки0,03A (30mA)

Тип тока утечкиAC

Характеристика срабатывания кривая токаC

Отключающая способность6 kA

Все характеристики ›

Описание

Дифференциальный автоматический выключатель ABB серии DS201 на 20 Ампер с током утечки 30мА. 2CSR255080R1204

С целью удовлетворения спроса на устройства, способные обеспечить полную защиту цепей современного оборудования АВВ расширяет серию System pro M compact, добавляя в нее новые автоматические выключатели дифференциального тока (АВДТ) шириной два модуля, выпускаемые в вариантах DS201 (1ф+N) и DS202C (2ф).

Новые АВДТ входят в полную серию, отличающуюся современными техническими решениями в отношении размеров, характеристик срабатывания, отключающей способности и принадлежностей. Новые АВДТ входят в состав серии System pro M compact и имеют профиль, совпадающий с профилем других устройств этой серии, что позволяет получить скоординированный и аккуратный вид всей установки. Использование цилиндрических двунаправленных клемм позволяет экономить значительное время на присоединении проводов, а общиевспомогательные элементы и аксессуары облегчают выбор устройств и уменьшают номенкатуру необходимых изделий.

Серия имеет ряд новых решений, таких как лазерная маркировка, держатель этикетки, технологию радиочастотной идентификации устройства, индикацию положения контактов и индикацию срабатывания по дифференциальному току.

Назначение:

защита однофазных конечных цепей от токов перегрузки и короткого замыкания

защита от переменного синусоидального тока замыкания на землю

защита при косвенном прикосновении и дополнительная защита при прямом прикосновении

Применение: жилые помещения, коммерческие и промышленные объекты.

Технические характеристики автоматического выключателя ABB серии DS201.

Стандарт: IEC/EN 61009

Тип/характеристика термомагнитного расцепителя: АC/С

Номинальный ток: 20 Ампер

Номинальный дифференциальный ток: 30 мА

Номинальное рабочее напряжение: 230-240 Вольт

Номинальная частота: 50-60 Гц

Номинальная отключающая способность (согласно IEC/EN 61009): 6000 Ампер

Электрическая износостойкость: 10000

Механическая износостойкость: 20000

Степень защиты: IP4X (корпус) и IP2X (зажимы)

Температура эксплуатации: от -25 ^оС до +55 ^оС

Характеристики

Бренд	ABB
Номинальный ток	20 А
Ток утечки	0,03A (30mA)
Тип тока утечки	AC
Характеристика срабатывания кривая тока	C
Отключающая способность	6 kA
Количество полюсов	2
Напряжение	220-230В
Количество модулей	2
Тип расцепителя	Электромеханический

Классификация ETIM

ETIM

Общ. количество полюсов2

Номин. ток20 А

Характеристика срабатывания (кривая тока)C

Номин. ток утечки.03 А

Номин. отключающая способность по EN 608986 кА

Количество защищенных полюсов2

Одновременное отключение нейтрали (N)Да

Модульная ширина (общ. кол-во модульных расстояний)2

Номин. (расчетное) напряжение230 В

Тип тока утечкиПеременный ток (AC)

Степень защиты (IP)IP20

Класс токоограничения3

Номин. отключающая способность по IEC 60947-210 кА

Частота50/60 Гц

Категория перенапряжения3

Степень загрязнения2

Глубина установочная (встраив.)69 мм

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

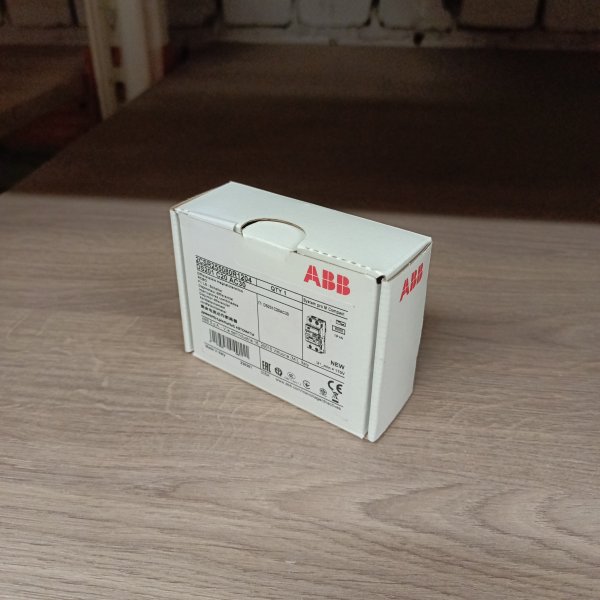

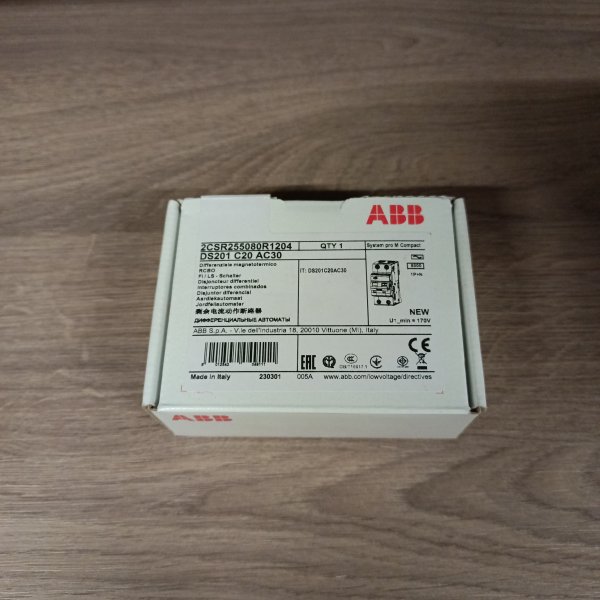

2CSR255080R1204 Дифференциальный автомат ABB DS201 C20А 30mA тип АС однофазный 6кА (2CSR255040R1204) (дифавтомат, АВДТ) фото 1
