Гребенчатая шина ABB PS2/12 2-полюсная (N L1 N L1) 12 модулей 63А

Артикул:

2CDL220001R1012

Производитель: ABB (АББ)

Двухфазная (на 63 Ампера) шинная разводка на 12 модулей с расстоянием между штырьками 17,6 мм и торцевыми заглушками PS-END

Ключевые характеристики

БрендABB

Номинальный ток63 А

Тип шиныГребенка (PIN)

Количество полюсов2 (NL1)

Модульная длина (18мм)12

Межмодульное расстояние18 мм

Все характеристики ›

Описание

Двухфазная (на 63 Ампера) шинная разводка на 12 модулей с расстоянием между штырьками 17,6 мм и торцевыми заглушками PS-END 2CDL220001R1012

Шинные разводки серий PSH и PS идеально подходят для устройств серии Compact Home: автоматических выключателей SH200L и устройств дифференциального тока FH200. Из-за более экономичной конструкции, шинные разводки PSH, в отличие от шинных разводок PS, не обеспечивают функцию быстрого монтажа/демонтажа оюорудования.

Тип: PS

Количество полюсов (фаз): 2

Количество модулей: 12

Сечение шины: 10 ²

Расстояние между штырьками: 17,6 мм

Торцевые заглушки: PS-END

Характеристики

Бренд	ABB
Номинальный ток	63 А
Тип шины	Гребенка (PIN)
Количество полюсов	2 (NL1)
Модульная длина (18мм)	12
Межмодульное расстояние	18 мм

Классификация ETIM

ETIM

Количество фаз2

Количество полюсов12

Количество модулей (модульная ширина)-

Подходит для количества подключаемых устройств6

Размер шага17.6 мм

Длина214 мм

Поперечное сечение10 мм²

Номин. продолжительный ток Iu63 А

Тип электрического подключенияШтырь (Pin)

Изолированн.Да

Подходит для устройств с N-шинойНет

Подходит для аппаратов с вспомогат. выключателем (доп. контактом)Нет

Номин. импульсное напряжение4.5 кВ

Условный номин. ток короткого замыкания Iq25 кА

Макс. допустимое раб. напряжение Ue690 В

Номин. кратковременно выдерживаемый ток Icw25 кА

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

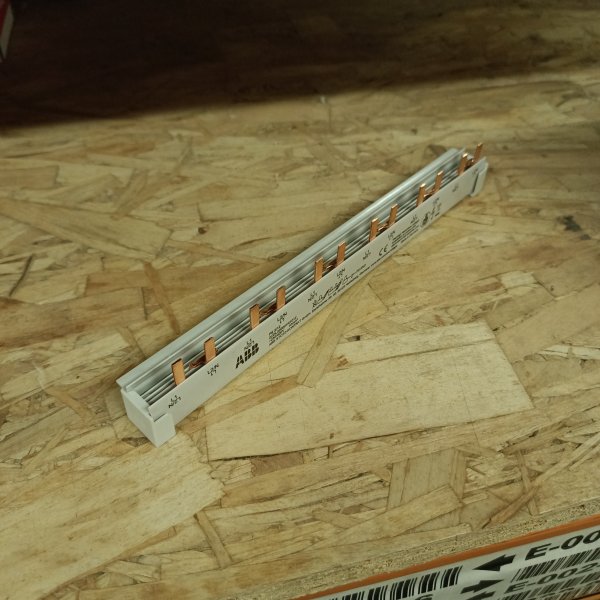

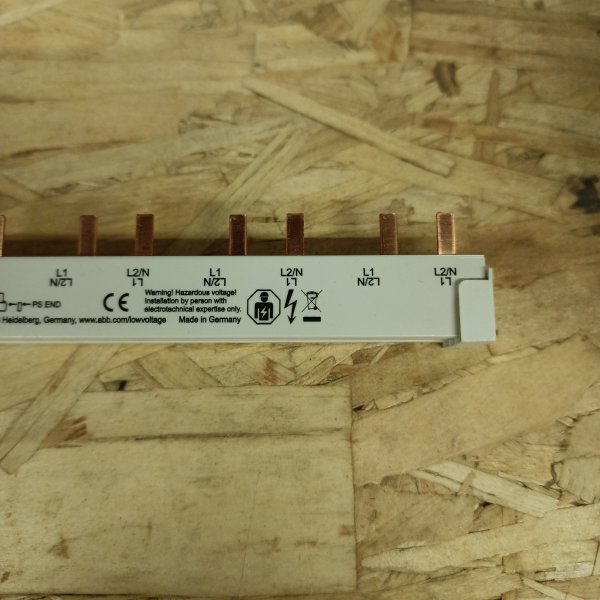

2CDL220001R1012 Гребенчатая шина ABB PS2/12 2-полюсная (N L1 N L1) 12 модулей 63А фото 1
