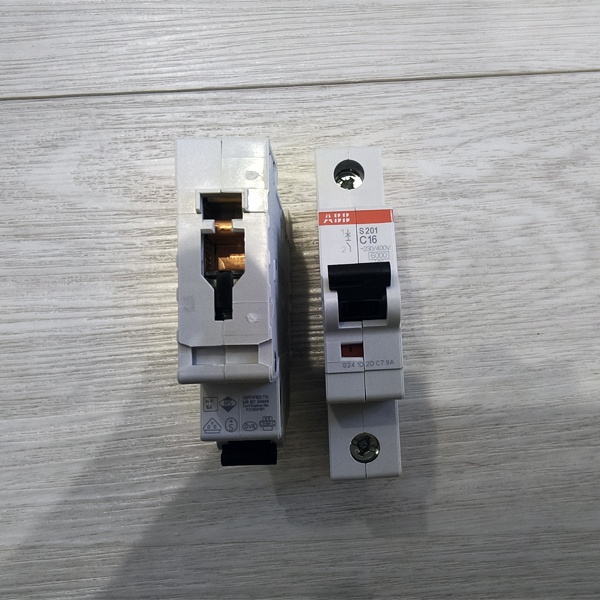

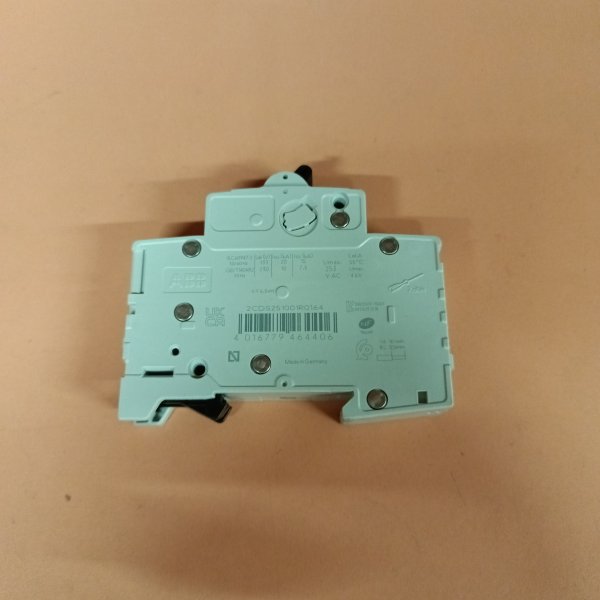

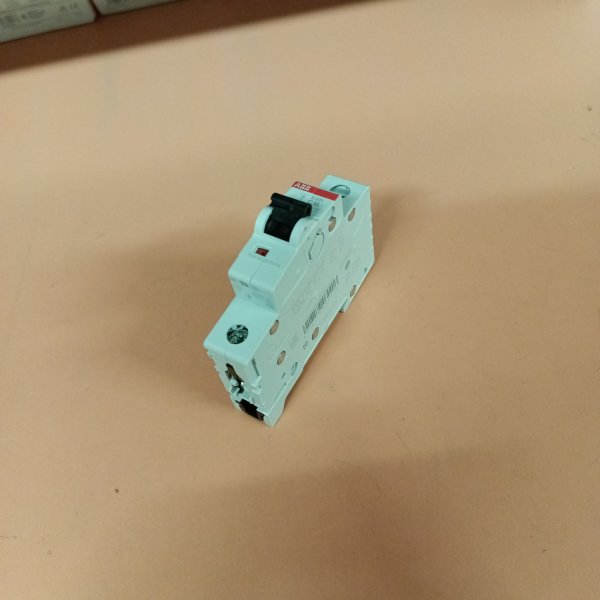

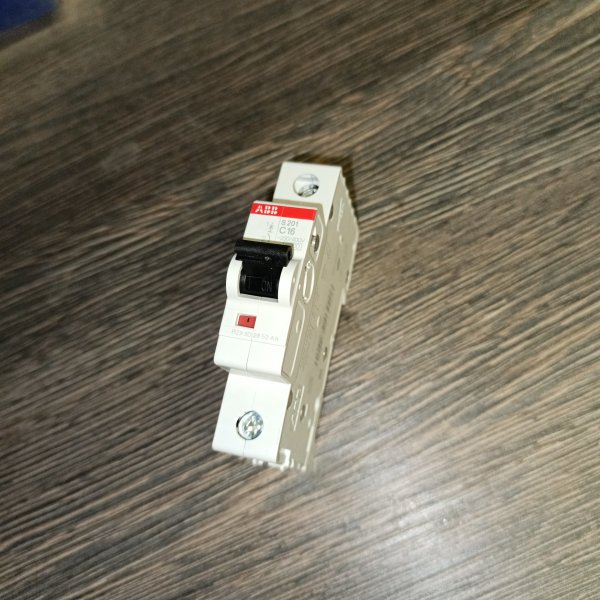

Автоматический выключатель ABB 1-полюсный S201 C16 (автомат электрический) 2CDS251001R0164

Если нужен обычный «рабочий» автомат на линию, который не капризничает при включении бытовых нагрузок и при этом честно отключает при аварии, ABB S201 C16 — как раз из этой категории. Это однополюсный модульный автомат серии S200 с характеристикой C и номиналом 16 А: самый ходовой вариант для групповых линий в квартире и небольших щитах.

По опыту, такие автоматы чаще всего ставят на розеточные группы, отдельные линии под кухню, санузел, подсобку, иногда — на освещение, если свет не «чистый» (есть драйверы, блоки питания, светодиодные ленты). Характеристика C нормально переносит кратковременные пусковые токи — например, у холодильника, вытяжки, небольших насосов, электроинструмента, а также у импульсных блоков питания. Для «тонких» линий освещения с минимальными пусками иногда выбирают B, но в реальной бытовой сборке C16 встречается куда чаще.

Ключевые характеристики:

• Однополюсный автоматический выключатель, серия ABB S200 (модульный формат на DIN-рейку).
• Номинальный ток: 16 А.
• Характеристика срабатывания: C (рассчитана на стандартные бытовые нагрузки с пусковыми токами).
• Артикул производителя: 2CDS251001R0164.

Конструктив и практика в щите: S201 — однополюсный, то есть разрывает фазу. Это типовое решение для однофазных групп в квартирном щите, когда ноль остается на нулевой шине. Модульный корпус рассчитан на установку на DIN-рейку, а компоновка «один модуль на одну линию» помогает держать щит аккуратным: легко подписать группы, быстро найти нужный автомат и без лишних движений отключить конкретную линию. В реальной эксплуатации ценится и то, что рычаг включения/отключения хорошо читается по положению — в щите это мелочь, но удобная.

Что защищает и как работает: внутри два расцепителя. Тепловой отключает линию при длительной перегрузке — когда, например, на розеточную группу повесили слишком много нагрузки и провод начинает греться. Электромагнитный реагирует на короткое замыкание — отключает практически мгновенно, когда ток взлетает в разы. Характеристика C означает, что на коротких пусковых бросках (моторы, компрессоры, импульсные БП) автомат не должен «стрелять» без причины, но при реальном КЗ отработает как положено.

Почему берут: ABB S201 C16 выбирают, когда нужен понятный, распространенный номинал под бытовые линии и предсказуемая работа в смешанных нагрузках. Это тот случай, когда автомат не приходится «подбирать на удачу» — C16 обычно уверенно держит нормальную эксплуатацию, а при перегрузке и КЗ ведет себя ожидаемо. Плюс серия S200 часто встречается в щитах: удобно, когда в одном щите стоят автоматы одной линейки — по габаритам, посадке и ощущению работы рычага.

Рекомендации по применению: номинал 16 А имеет смысл ставить только там, где сечение и состояние проводки соответствуют нагрузке — автомат защищает линию, а не технику. Для розеточных групп C16 — типовой вариант, но если линия сделана тоньше, лучше не «поднимать» номинал ради того, чтобы не выбивало. И помните: однополюсный автомат отключает фазу, поэтому ноль должен быть собран корректно на шине, а в щите обязательно нужна понятная маркировка групп — потом это экономит время при любой диагностике.
