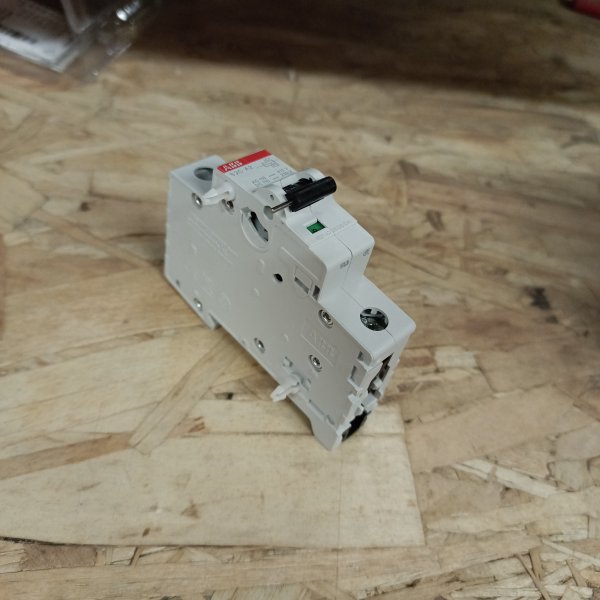

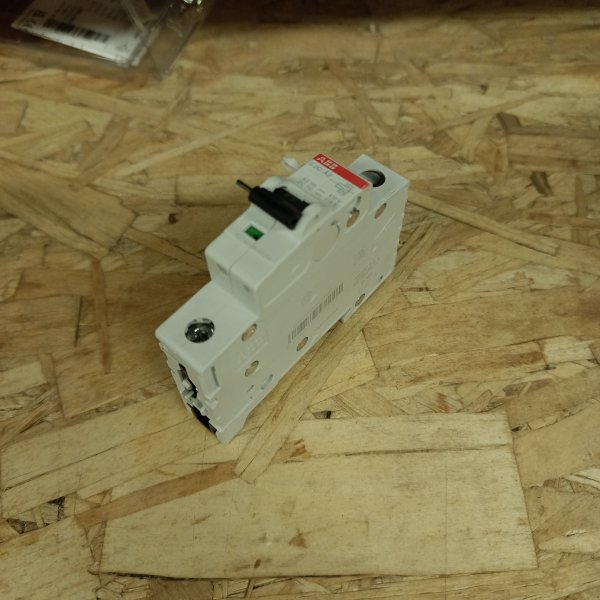

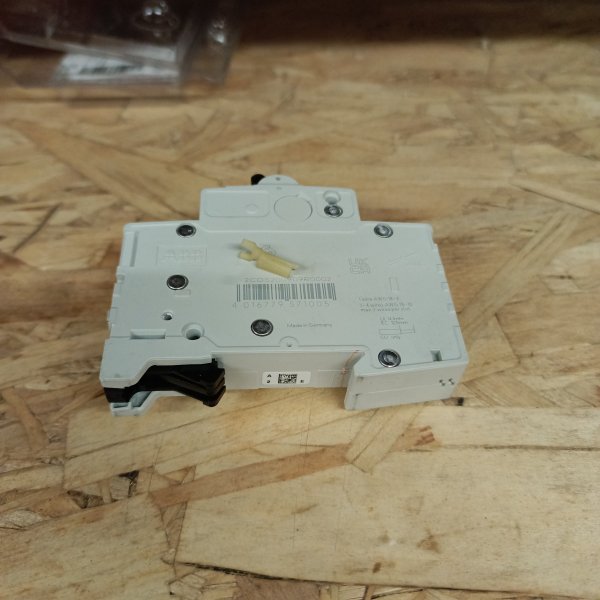

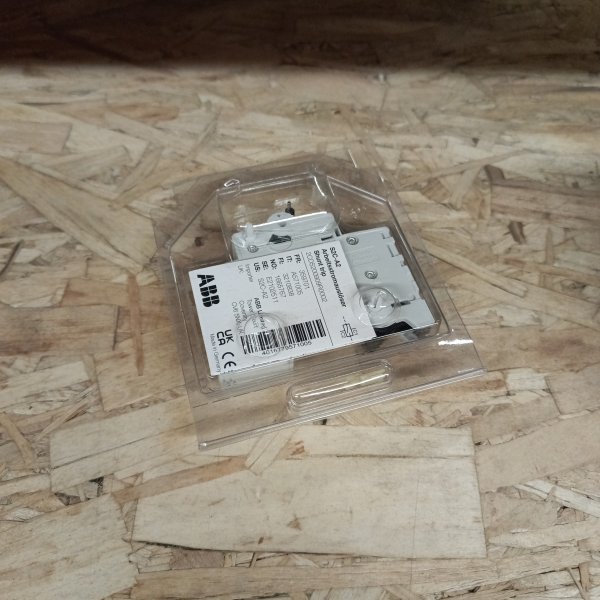

Реле дистанционного расцепителя ABB S2C-A2 110-415В (для S200/M/P/S,DS200AC/A/MAC/MA) 2CDS200909R0002

Дистанционный расцепитель — это та мелочь в щите, которая сильно упрощает жизнь, когда нужно быстро и предсказуемо снять питание без подхода к автомату. ABB S2C-A2 ставят туда, где управление отключением должно быть “по команде”: с кнопки, от контроллера, от пожарной автоматики или другой системы.

Чаще всего его берут для распределительных щитов в офисах и небольших производствах, в магазинах, котельных, серверных, вентиляционных установках — везде, где есть логика “при событии обесточить линию/группу”. В жилых объектах тоже встречается: например, для централизованного отключения части щита с пульта, при срабатывании внешней защиты или при интеграции в простую автоматику.

Ключевые характеристики по делу:

• Модель: ABB S2C-A2.
• Диапазон управляющего напряжения: 110–415 В.
• Артикул производителя: 2CDS200909R0002.
• Совместимость: автоматы серий S200/M/P/S и дифавтоматы/дифференциальные автоматы DS200AC/A/MAC/MA (как указано производителем).

Практика и конструктив: модуль ставится рядом с аппаратом, для которого нужен дистанционный “сброс”. После монтажа в щите вы выводите управление туда, где вам удобно: на кнопку аварийного отключения, на выход реле пожарной сигнализации, на дискретный выход ПЛК. В итоге не надо бежать к щиту и искать нужный автомат — отключение происходит сразу на аппарате, к которому привязан расцепитель. Это особенно полезно, когда щит закрыт, находится в техпомещении или доступ к нему ограничен.

Что делает и как работает: при подаче управляющего напряжения на катушку расцепителя механизм срабатывает и принудительно переводит автомат в отключенное состояние. То есть это не “управление нагрузкой” в смысле контактора и не регулировка — это именно команда на отключение защитного аппарата. Дальше автомат остается выключенным до ручного включения на месте: так и задумано, чтобы питание не вернулось само по себе после кратковременного сигнала или восстановления внешней системы.

Почему берут именно такой формат: дистанционный расцепитель — понятный и надежный способ организовать аварийное снятие напряжения без усложнения схемы. Он не требует городить отдельную силовую коммутацию, не добавляет лишних контакторов в цепь питания и сохраняет логику защитного аппарата: отключение выполняется самим автоматом. Плюс широкое управляющее напряжение 110–415 В удобно, когда в проекте встречаются разные цепи управления или нужно “подхватиться” от существующего источника без переделок.

Рекомендации по применению: заранее проверьте, что ваш автомат/дифавтомат относится к совместимым сериям и что в щите есть место под модуль рядом с аппаратом. Управляющую цепь делайте через понятный источник сигнала (кнопка, реле, выход контроллера), а проводку маркируйте — потом при обслуживании это реально экономит время. Если отключение идет от систем безопасности (пожарка, аварийная остановка), не ленитесь согласовать логику: где нужен однократный импульс, а где — удержание сигнала, и обязательно предусмотрите, кто и как будет выполнять повторное включение вручную.
