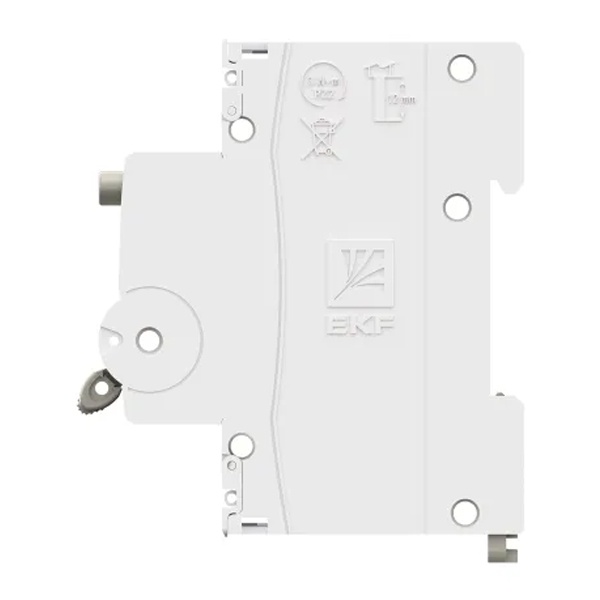

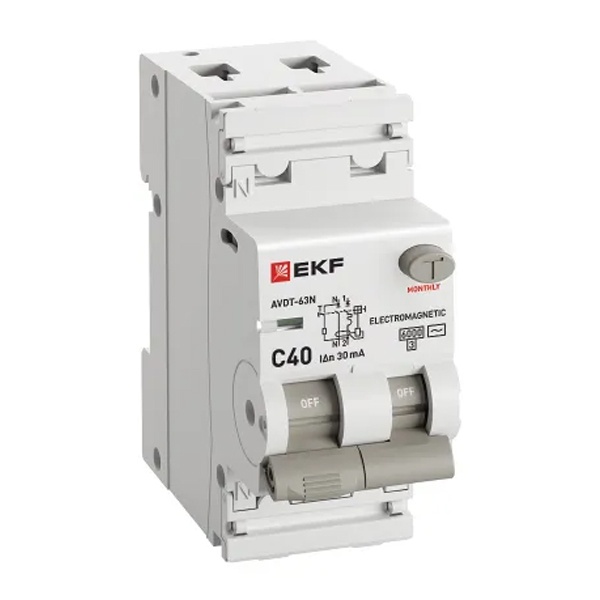

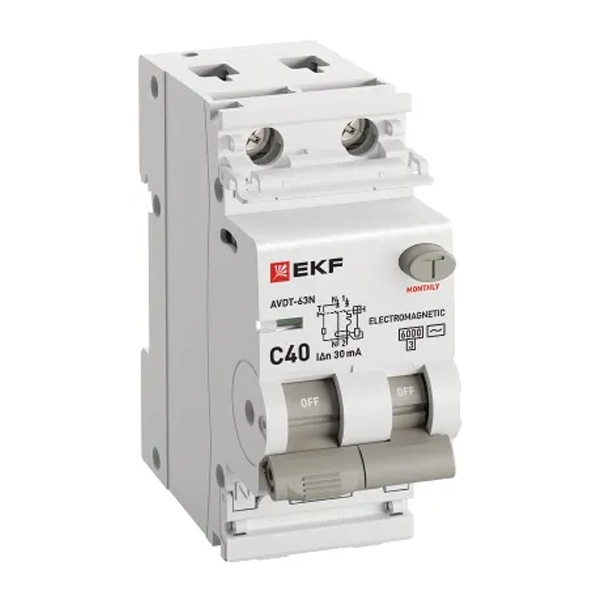

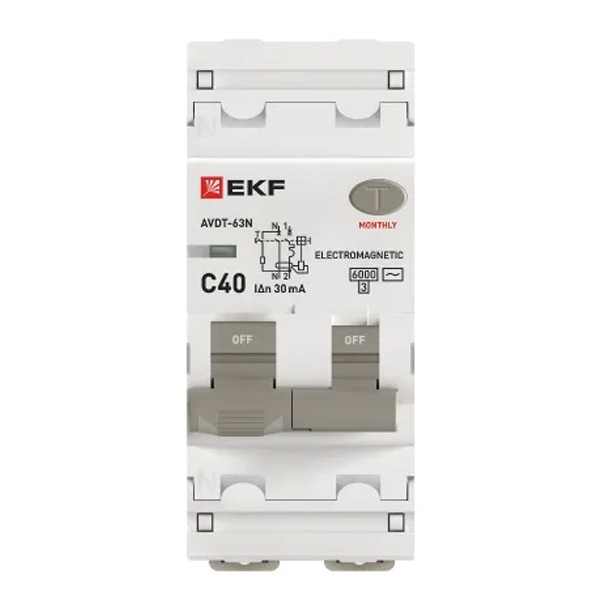

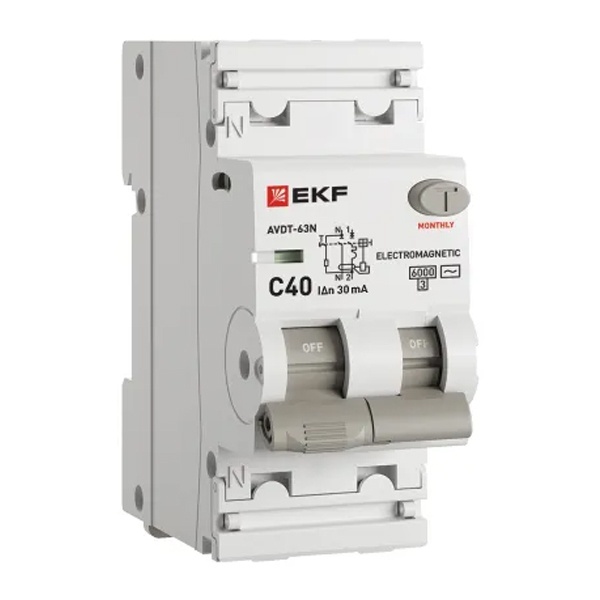

Однофазный электромеханический дифференциальный автоматический выключатель АВДТ-63N ток утечки 30 мА тип AC, 40 Ампер характеристика С
Автоматический выключатель дифференциального тока двухполюсный однофазный АВДТ ЕКФ Проксима 40 ампер тип АС 30мА D63N26M40C30
Отключение при утечке 30 мА типа АС и защита линии на токе 40 А собраны в одном электромеханическом аппарате для однофазной сети 220–230 В. Конструкция 1P+N даёт два полюса отключения, а кривая C задаёт срабатывание по току при перегрузках и КЗ. Отключающая способность 6 кА. Корпус занимает 2 модуля в щите.
Ставят на ввод или на отдельные отходящие линии, где нужно отключение при утечках переменного тока и автоматическое отключение при перегрузке и коротком замыкании. Применяется в двухпроводных однофазных цепях с фазой и рабочим нулём.
Монтируют на DIN-рейку в два модуля. Фазу и N заводят на входные клеммы 1P+N и выводят с нижних клемм на нагрузку, чтобы дифференциальная часть контролировала оба проводника. Подключение выполняют по схеме двухполюсного АВДТ с раздельными клеммами для фазы и нуля.
| Бренд | EKF |
| Номинальный ток | 40 А |
| Ток утечки | 0,03A (30mA) |
| Тип тока утечки | AC |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 kA |
| Количество полюсов | 2 |
| Напряжение | 220-230В |
| Количество модулей | 2 |
| Тип расцепителя | Электромеханический |
