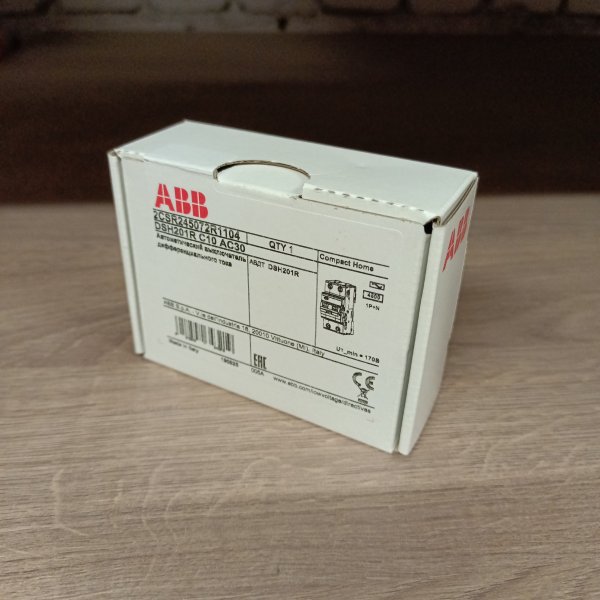

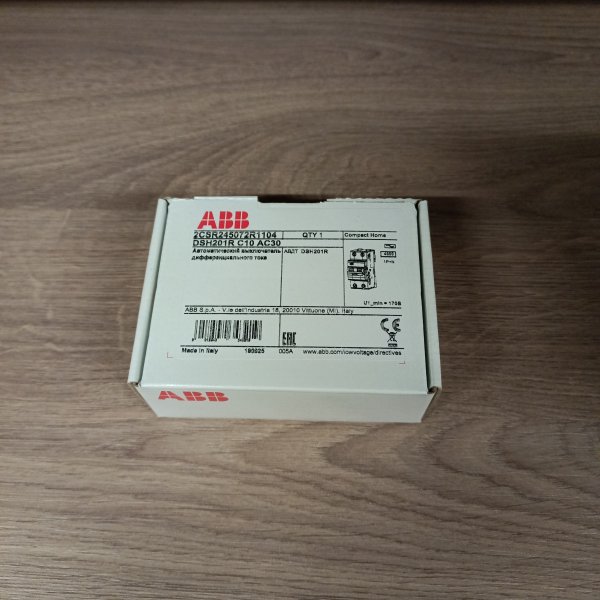

Дифференциальный автомат ABB DSH201R C10А 30mA тип АС однофазный 4,5кА(2CSR255070R1104) (дифавтомат, АВДТ) 2CSR245072R1104

ABB DSH201R — это тот самый дифавтомат, который ставишь и дальше спокойно живёшь: он держит линию от перегрузки и короткого замыкания, и при этом следит за утечками тока на землю. Серия компактная, понятная в монтаже и без капризов в щите — по опыту, ABB в этой линейке ведёт себя предсказуемо.

Чаще всего такой аппарат ставят на отдельную однофазную линию в квартире или доме: розетки в комнатах, группа на кухне, санузел, бойлер, стиральная машина, отдельная ветка на тёплый пол — там, где хочется и защиту кабеля, и защиту от утечки в одном модуле. В небольших коммерческих помещениях (офис, салон, мастерская) он тоже уместен на выделенных линиях, особенно если щиток небольшой и важно не раздувать его отдельными УЗО и автоматами.

Ключевые параметры, на которые стоит смотреть:

• Номинальный ток: 10 А — обычно берут под линию с кабелем 1,5 мм² (в нормальной прокладке) и умеренной нагрузкой: освещение, часть розеток без «тяжёлых» приборов.
• Характеристика отключения: C — спокойнее переносит кратковременные пусковые токи, чем «B». Подходит для бытовой нагрузки, где встречаются блоки питания, небольшие моторы, компрессоры холодильника.
• Уставка по утечке: 30 мА — стандартный уровень дополнительной защиты человека в жилых линиях.
• Тип утечки: AC — реагирует на переменную синусоидальную утечку. Это важно учитывать по нагрузке (ниже поясню).
• Отключающая способность: 4,5 кА — рабочий вариант для квартирных и многих домовых щитов, где токи КЗ обычно укладываются в этот диапазон.
• Полюсность: однофазный (1P+N) — отключает фазу, нейтраль коммутируется вместе с аппаратом, что упрощает обслуживание линии.
• Артикул производителя: 2CSR245072R1104.

Практические моменты в эксплуатации у DSH201R как раз в том, что это «два в одном» без лишней экзотики. В щите меньше соединений и перемычек — значит меньше мест, где может ослабнуть контакт со временем. Для монтажника это ещё и экономия места: когда щит небольшой, каждый модуль на счету, а разносить защиту на УЗО плюс автомат не всегда удобно.

Как он защищает и что происходит при аварии. Внутри два механизма. Тепловой расцепитель отключает линию при перегрузке (когда нагрузка долго превышает номинал), электромагнитный — при коротком замыкании (резкий скачок тока). Отдельно стоит дифференциальная часть: аппарат сравнивает ток, уходящий по фазе, с током, возвращающимся по нулю. Если часть тока «утекла» через корпус прибора, влажную стену, воду или человека — появляется разница, и при достижении 30 мА дифавтомат отключает линию. Тип AC означает, что он рассчитан на утечки переменного синуса. Для линий с большим количеством электроники с выпрямителями и частотниками обычно смотрят в сторону типа A, но для классической бытовой нагрузки AC используется широко — главное, не подменять им задачи, где нужен другой тип.

Почему его берут на объекты: чтобы не городить отдельное УЗО и автомат на одну линию, быстро локализовать проблему (выбило — значит, именно эта линия), и получить нормальную базовую защиту в компактном формате. Плюс у ABB аккуратная механика: рычаг и клеммы ощущаются «собранно», а это в щите важно не меньше цифр в паспорте.

Рекомендации по применению. Подбирайте номинал не «по желанию», а по кабелю и реальной нагрузке: 10 А — это не про чайник и микроволновку на одной ветке. Ноль и фазу подключайте строго по схеме аппарата, не объединяйте рабочие нули разных линий после дифавтоматов — это частая причина ложных отключений. После монтажа нажмите кнопку TEST (при наличии питания) и повторяйте проверку периодически: это простая привычка, которая действительно помогает не вспоминать о защите только в момент, когда она нужна.
