Производитель:
ABB (АББ)
Ток утечки — 0,03A (30mA)
0,03A (30mA)
Автоматический выключатель дифференциального тока АББ, номинальный ток 16 А,
Ключевые характеристики
БрендABB
Номинальный ток16 А
Ток утечки0,03A (30mA)
Тип тока утечкиAC
Характеристика срабатывания кривая токаC
Отключающая способность4,5 kA
Описание
Автоматический выключатель дифференциального тока АББ, номинальный ток 16 А, 2CSR245072R1164
DSH201R RCBO 1P+N шириной 2-модуля предназначен для защиты конечных однофазных сетей от перегрузок и коротких замыканий.Защита от воздействия синусоидальных переменных токов замыкания на землю.Защита от непрямых контактов и дополнительная защита от прямых контактов (с чувствительностью 30 мА).
- Особенности:
- Обновленный унифицированный дизайн, износостойкая лазерная маркировка, одинарные клеммы 25 мм2;
- Специальное место на фронтальной панели для нанесения маркировки : возможность идентифицировать защищаемые линии;
- Индикация срабатывания по току утечки: синий флажок на рычаге, позволяющий определить причину срабатывания;
- Кнопка тестирования "Test" синего цвета для проверки работоспособности устройства;
- Радиочастотная метка RFid для контроля оригинальности продукции;
- Совместимость как с шинными разводками серии PSH, так и серии PS
- Характеристики:
- Количество полюсов: 2 (1+N)
- Количество модулей: 2
- Ширина модуля: 17,5 мм
- Кривая отключения: С
- Отключающая способность: 4,5 кА
- Сила тока: 16 А
- Ток утечки: 30 мА
Характеристики
| Бренд | ABB |
| Номинальный ток | 16 А |
| Ток утечки | 0,03A (30mA) |
| Тип тока утечки | AC |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 4,5 kA |
| Количество полюсов | 2 |
| Напряжение | 220-230В |
| Количество модулей | 2 |
| Тип расцепителя | Электромеханический |
Классификация ETIM
ETIMОбщ. количество полюсов2
Номин. ток16 А
Характеристика срабатывания (кривая тока)C
Номин. ток утечки.03 А
Номин. отключающая способность по EN 608984.5 кА
Количество защищенных полюсов1
Одновременное отключение нейтрали (N)Да
Модульная ширина (общ. кол-во модульных расстояний)2
Номин. (расчетное) напряжение230 В
Тип тока утечкиПеременный ток (AC)
Номин. отключающая способность по IEC 60947-26 кА
Частота50 Гц
Степень загрязнения2
Глубина установочная (встраив.)69 мм
Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.
Обзор от AI
✦
Обзор от AI
* AI может допускать ошибки. Проверяйте важную информацию.
Дифференциальный автомат ABB DSH201R C16А 30mA тип AC однофазный 4,5кА — компактное устройство защиты (АВДТ, дифавтомат), объединяющее в одном корпусе функции автоматического выключателя и устройства защитного отключения. Предназначен для защиты однофазных линий от перегрузки и короткого замыкания, а также для защиты человека и оборудования при появлении токов утечки на землю.
Модель: DSH201R. Номинальный ток: 16 А. Чувствительность по утечке: 30 mA. Тип по току утечки: AC. Отключающая способность: 4,5 кА. Бренд: ABB.
Где используется
- Квартиры и частные дома: розеточные группы, отдельные линии на бытовую технику.
- Офисы и небольшие коммерческие помещения: рабочие места, оргтехника, подсобные зоны.
- Силовые и осветительные цепи 230 В, где требуется одновременно защита от КЗ, перегрузки и утечки тока.
- Линии с преимущественно активной нагрузкой и стандартными потребителями без выраженной электроники, где достаточно типа AC.
Назначение и принцип действия
- Защита от короткого замыкания: мгновенное отключение при резком росте тока.
- Защита от перегрузки: отключение при длительном превышении номинального тока.
- Защита от утечки (дифференциальная): отключение при появлении токов утечки, снижающее риск поражения электрическим током и возгораний из-за повреждения изоляции.
- Характеристика C: подходит для линий с умеренными пусковыми токами (типовые бытовые и смешанные нагрузки).
Основные характеристики
- Производитель: ABB
- Серия: DSH201R
- Тип устройства: дифференциальный автомат (АВДТ)
- Количество полюсов: 1P+N (однофазная сеть)
- Номинальный ток In: 16 А
- Время-токовая характеристика: C
- Номинальный дифференциальный ток IΔn: 30 mA
- Тип дифференциальной защиты: AC (реагирует на синусоидальный переменный ток утечки)
- Отключающая способность: 4,5 кА
- Монтаж: на DIN-рейку в распределительном щите
Особенности и преимущества
- 2 в 1: один аппарат выполняет функции автомата и УЗО, экономит место в щите и упрощает схему.
- Повышение электробезопасности: чувствительность 30 mA подходит для защиты людей при косвенном прикосновении и для большинства групповых линий.
- Надежность ABB: стабильная работа механизма отключения и качество исполнения для длительной эксплуатации.
- Удобство обслуживания: единая точка коммутации и защиты на линию, проще диагностика и отключение при аварии.
- Подходит для типовых бытовых нагрузок: характеристика C обеспечивает корректную работу на стандартных линиях с умеренными пусковыми токами.
Рекомендации по применению
- Выбирайте номинал 16 А в соответствии с сечением кабеля и расчетной нагрузкой линии.
- Тип AC рекомендуется для цепей, где ток утечки имеет синусоидальную форму. Для линий с большим количеством электроники и импульсных блоков питания часто применяют тип A.
- Для корректной работы дифференциальной защиты требуется правильная организация PE/N в щите и отсутствие ошибок в подключении нейтрали.
- Периодически выполняйте проверку работоспособности кнопкой тест (при наличии) согласно регламенту эксплуатации.
Идентификация товара
- Наименование: Дифференциальный автомат ABB DSH201R C16А 30mA тип AC однофазный 4,5кА
- Артикул производителя: 2CSR245072R1164
- Дополнительный код: 2CSR255070R1164
- Бренд: ABB

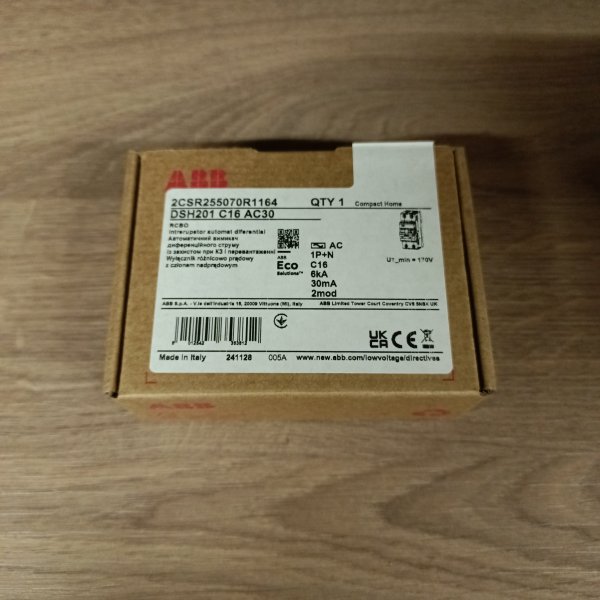

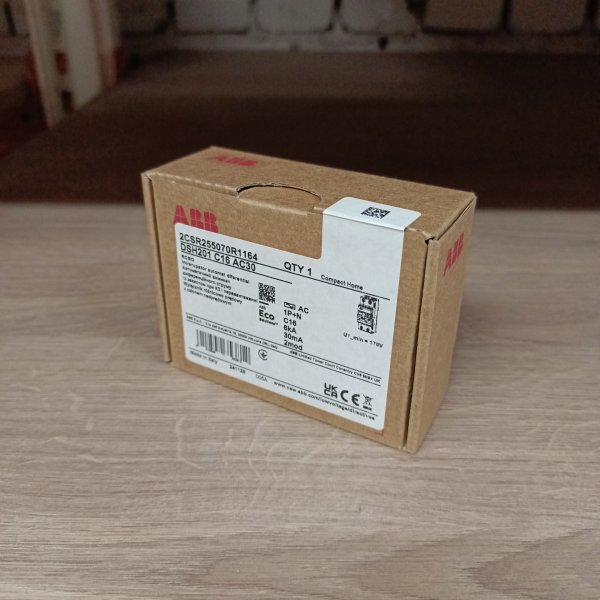

Фото покупателей
