1SPE007717F9995 Шкаф настенный ABB Mistral41 48М (4x12) прозрачная дверь, клеммы (1SPE007717F0721) изображение 1
Артикул:
1SPE007717F9995
 Обзор от AI
Производитель: ABB (АББ)
Общее число модулей — 48
4872
Количество DIN-реек — 4
4

Электрический распределительный шкаф АББ Мистраль накладной на 48 модулей открытой установки

Ключевые характеристики
БрендABB
Наличие клеммниковДа
Общее число модулей48
Материал двериПрозрачный пластик
Установка Открытая
Степень защиты IP41
Все характеристики ›
11 645,60 р. за 1 шт
* цена указана с учетом НДС.
Наличие
− + шт
Начислим 116 бонусов
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
В упаковке 1 шт Cертификат ABB
class="active" active
  • Характеристики
  • Фото
  • Галерея
  • Документация
    • Описание

    Электрический распределительный шкаф АББ Мистраль накладной на 48 модулей открытой установки 1SPE007717F9995

    Новейшая серия распределительных щитков Mistral 41 навесного монтажа даёт потребителям небывалую до сих пор свободу и гибкость в распределении электрической энергии в жилых зданиях. Данные изделия были разработаны с нуля, опираясь на богатейший опыт инженеров компании АВВ и наших партнеров. Широчайшая линейка оборудования от 4 до 72 модулей удовлетворит даже самых требовательных заказчиков. Мы предусмотрели возможность устанавливать в электрические боксы универсальные клеммные блоки и различные типы дверей. Оптимальная глубина шкафа позволит без труда разместить в нем стандартное оборудование. Экономия времени и удобство монтажа, элегантный внешний вид и технические инновации - всем этим Вы сможете воспользоваться, приобретая щиты для открытой проводки серии Mistral.

  • Быстрая и удобная установка. Современный дизайн и простота - прекрасно сочетаются в серии шкафов Mistral.
  • Дверь открывается на 180°, что делает обслуживание шкафа более удобным.
  • Шкаф поставляется с четырьмя типами дверей: прозрачная, белая, белая металлическая и зелёная.
  • Быстрое и безопасное крепление шкафа к стене, благодаря намеченным отверстиям на основании.
  • Двери могут открываться как в левую так и в правую стороны - благодаря абсолютной симметрии шкафа.
  • В верхней и нижней части шкафа с внутренней стороны на изделии предусмотрена перфорация под все известные размеры кабельканалов. С внешней стороны шкафа стенка остаётся абсолютно гладкой.
  • В серии шкафов Mistral предусмотренно много места для ожгутовки и закрепления проводов простыми стяжками.
  • В новой серии шкафов всегда можно добавить дополнительный модульный аппарат.( +1 на каждый ряд, в шкафах на 12, 24, 36 и 48 модулей).
  • Шкафы серии Mistral 41 имеют универсальные клеммы N/PE. Клеммные блоки могут быть как самозажимными (тип ZK...) так и винтовыми (тип NK/S.. , PEK/S...).
  • В стандартную комплектацию шкафов Mistral41 входят пластиковые "пробки" крепежных винтов, для обеспечения второго класса электроизоляции.
  • В шкафах серии Mistral 41 внешнего монтажа, расстояние между Дин-рейками 125 мм.
  • Что бы исключить несанкционированный доступ к аппаратам, в дверь шкафа можно установить замок (1SPE007715F5011 в комплект входят 2 ключа).
  • По желанию Вы можете использовать винтовые (до 100А) или самозажимные (до 63А) клеммные блоки. Клеммы нейтрали (N) имеют стандартный синий цвет, а заземления (PE) - зелёный.
  • Mistral 41 продуманная, гибкая система. В результате, клеммные блоки, автоматические выключатели, устройства защиты от перенапряжений и многие другие компоненты могут быть установлены внутри шкафов.
  • Новые шкафы Mistral поставляются с обновленными клеммными блоками. Универсальные клеммы N/PE могут быть как самозажимными (до 63 А) так и винтовыми (до 100 А).
      Технические характеристики шкафов АВВ:
    • серия - Mistral
    • габариты (ШхВхГ) - 297х659х119 мм
    • ёмкость (в модулях 18 мм) - 48 (4х12)
    • тип - настенного монтажа
    • степень защиты - IP41
    • Характеристики
    БрендABB
    Наличие клеммниковДа
    Общее число модулей48
    Материал двериПрозрачный пластик
    Установка Открытая
    Степень защиты IP41
    Материал корпусаПластик
    Количество DIN-реек4

    Малый распределительный щит/бокс EC000214

    Front operated switch-disconnector
    Классификация ETIM
    ETIM
    Способ монтажаНакладн. на поверхность
    Количество рядов4
    Модульная ширина (общ. кол-во модульных расстояний)48
    Тип крышки (наружной)Дверь (-ца)
    С замкомДа
    Материал корпусаПластик
    Высота659 мм
    Ширина297 мм
    Глубина119 мм
    Глубина установочная (встраив.)- мм
    Внутр. глубина- мм
    DIN-рейкаДа
    С монтажной платой/панельюНет
    ЦветБелый
    Номер цвета RAL7035
    Степень защиты (IP)IP41
    Возможность расширенияДа
    EMC-исполнение (электромагнитная совместимость)-
    Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

    Бокс настенный Mistral41 48М прозрачная дверь (с клемм)

    накладной распределительный щиток Мистраль
    Дополнительные характеристики
    Тип монтажа: настенный, накладной, открытый монтаж, навесной, открытой проводки
    Тип изделия: шкаф, щит, щиток, бокс, электрощит, электрощиток
    Обзор от AI
    ✦ Обзор от AI
    * AI может допускать ошибки. Проверяйте важную информацию.

    Когда нужно аккуратно собрать распределение в квартире, доме или небольшом коммерческом помещении, настенный шкаф часто решает половину проблем еще на этапе монтажа. ABB Mistral41 на 48 модулей — как раз из таких: нормальный запас по месту, прозрачная дверь для быстрого контроля и комплектация с клеммами, чтобы внутри не устраивать “паутину”.

    По применению это классическая настенная распределительная точка: ввод и группы освещения/розеток, небольшие щиты на этаж, узлы для кухни, котельной, гаража, мастерской. Удобен там, где щит должен быть под рукой, но без постоянного открытия — заглянул через дверь, оценил состояние аппаратов и индикацию, и всё ясно.

    • 48 модулей (компоновка 4×12) — хватает на вводной аппарат, УЗО/дифы и полноценный набор групп без “тесноты”.
    • Настенный монтаж — подходит, когда нет возможности утапливать щит в стену или нужно поставить быстро и аккуратно.
    • Прозрачная дверь — видно положение рычагов и индикацию модульных устройств без лишних открываний.
    • Комплект с клеммами — проще организовать подключение линий и навести порядок по нулю/земле (в зависимости от проекта).
    • Серия: ABB Mistral41.
    • Артикул производителя: 1SPE007717F9995.

    В практической работе ценится именно удобство компоновки: на 4 ряда проще разнести группы логично — отдельно свет, отдельно розетки, отдельно “мокрые” зоны/улица, отдельной секцией оставить резерв. Прозрачная дверь обычно спасает от лишней диагностики: если что-то отключилось, сразу видно, какой аппарат в нижнем положении. А клеммы в комплекте — это меньше “самодеятельности” с колодками и перемычками и больше шансов собрать щит аккуратно с первого раза.

    По сути шкаф выполняет роль корпуса и организатора: держит модульные аппараты на DIN-рейках, закрывает их дверью от случайных касаний и помогает разложить проводку так, чтобы к ней можно было вернуться через год без неприятных сюрпризов. Электрическую защиту (от утечки, перегруза, КЗ) обеспечивают уже установленные внутри автоматы, УЗО и дифференциальные устройства — шкаф помогает разместить их правильно и безопасно для пользователя.

    Почему берут: нормальный запас по модулям для реального щита, прозрачная дверь для контроля, и наличие клемм — мелочь, которая на сборке экономит время и делает внутренности опрятнее. Серия распространенная, поэтому с подбором модульной аппаратуры и обслуживанием обычно нет сложностей.

    Рекомендации по применению: перед покупкой прикиньте не только текущее количество модулей, но и резерв (часто он “съедается” быстрее, чем кажется). Группы лучше подписывать сразу и оставлять место под возможные расширения. Если щит планируется в зоне с повышенными требованиями (например, снаружи или в помещении с влагой/пылью), уточните условия установки и подберите исполнение/место монтажа под них.



    Фото покупателей

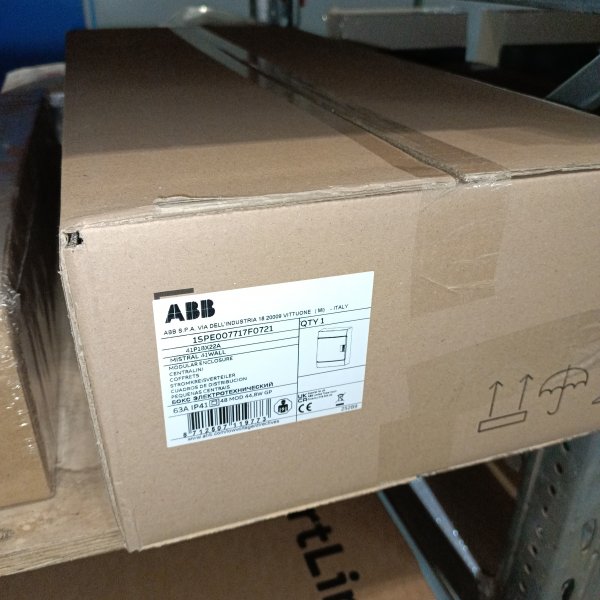

    1SPE007717F9995 Электрический распределительный шкаф АББ Мистраль накладной на 48 модулей открытой установки фото покупателя 1
