Электрический распределительный шкаф АББ Мистраль накладной на 36 модулей открытой установки
Электрический распределительный шкаф АББ Мистраль накладной на 36 модулей открытой установки 1SPE007717F0921

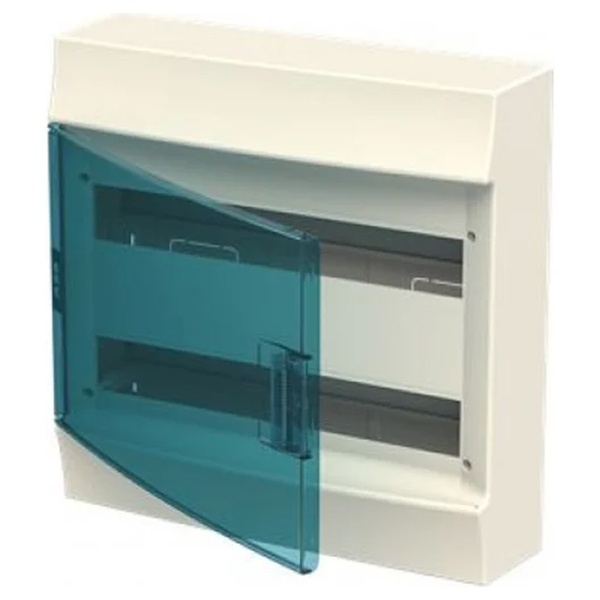

Настенный шкаф ABB Mistral41 36М (2х18) с прозрачной зеленой дверью и клеммами - компактное решение для безопасного размещения модульного электрооборудования. Корпус рассчитан на установку до 36 модулей, распределенных по двум DIN-рейкам по 18 позиций, что позволяет удобно организовать автоматические выключатели, УЗО, дифференциальные автоматы и другие устройства защиты.
Прозрачная зеленая дверца обеспечивает быстрый визуальный контроль состояния установленного оборудования без необходимости открывать корпус. Настенное исполнение подходит для монтажа в жилых, коммерческих и технических помещениях, где требуется аккуратное размещение электрических компонентов.
Комплектация с клеммами упрощает подключение и распределение проводников. ABB Mistral41 сочетает функциональность, удобную организацию внутреннего пространства и современное исполнение, поэтому шкаф подходит для сборки распределительных щитов в различных электрических системах.
- Технические характеристики шкафов АВВ:
- серия - Mistral
- габариты (ШхВхГ) - 387х387х119 мм
- ёмкость (в модулях 18 мм) - 36 (2х18)
- тип - настенного монтажа
- степень защиты - IP41
Настенный шкаф ABB Mistral41 на 36 модулей — это тот случай, когда щит нужен аккуратный, «домашний» по виду, но без компромиссов по удобству монтажа. Зеленая прозрачная дверь помогает быстро оценить состояние аппаратов, не открывая шкаф лишний раз, а клеммы в комплекте заметно экономят время на сборке.
Обычно такой шкаф ставят в квартирах и частных домах, в небольших офисах, на объектах с инженеркой «без фанатизма» — где нужно собрать ввод, группы освещения и розеток, пару линий на технику, возможно, автоматику ворот или насос. Формат 2 ряда по 18 модулей хорошо ложится под типовую компоновку: верх — ввод и защита, низ — групповые линии, при этом остаётся пространство для УЗО/дифзащиты и вспомогательных модулей.
- Серия: ABB Mistral41
- Тип: шкаф настенный
- Вместимость: 36 модулей (2x18)
- Дверь: зеленая прозрачная
- Комплектация: клеммы
- Артикул производителя: 1SPE007717F0921
Практически удобство начинается с компоновки 2х18: щит не получается слишком высоким и «парусным» на стене, но места достаточно, чтобы не лепить автоматы вплотную и не экономить на нормальной разводке. Прозрачная дверь — это не про «красоту», а про контроль: видно, что включено, где выбило, и можно быстро сориентироваться по индикации на модульных устройствах.
По работе шкаф ничего «не делает» сам по себе — он организует и защищает установленную внутри модульную аппаратуру и соединения. Дверь закрывает доступ к аппаратам, корпус держит всё на своих местах и помогает аккуратно развести проводники, чтобы внутри не было хаоса, из-за которого потом сложно искать неисправность или добавлять новую линию. Наличие клемм в комплекте — плюс для безопасности и порядка: линии проще подписать, развести по группам и не городить скрутки там, где им не место.
Почему берут: вменяемый объем на 36 модулей без громоздкости, наглядность за счет прозрачной двери, и более быстрый монтаж, когда клеммы уже предусмотрены. Плюс серия Mistral41 хорошо знакома монтажникам — с ней обычно не возникает сюрпризов по компоновке при сборке типового щита.
Рекомендации по применению: заранее прикиньте схему и оставьте небольшой запас модулей под будущие линии — в реальной эксплуатации он почти всегда пригодится. При сборке держите разделение по зонам (ввод/защита/группы), подпишите линии и не экономьте на длине проводников внутри: аккуратная укладка потом сильно упрощает обслуживание. Если щит будет стоять на видном месте, продумайте высоту установки так, чтобы к автоматам был нормальный доступ, а дверь открывалась без упора в мебель или откос.
