Автомат ABB MS132-6.3 100кА с регулируемой тепловой защитой 4A - 6.3А

Артикул:

1SAM350000R1009

Производитель: ABB (АББ)

Автоматический выключатель АВВ MS132-6,3 на 100000 Ампер с регулируемой тепловой защитой на 4-6,3 Ампер для защиты электродвигателей

Ключевые характеристики

БрендABB

Ток тепловой защиты6.3 A

Предельная отключающая способность (Icu) 400В AC100 кА

Рабочая отключающая способность (Ics) 400В AC100 кА

Способ управленияПоворотная рукоятка

Все характеристики ›

Описание

Автоматический выключатель АВВ MS132-6,3 на 100000 Ампер с регулируемой тепловой защитой на 4-6,3 Ампер для защиты электродвигателей 1SAM350000R1009

Назначение: защита и запуск электродвигателей, коммутация двигателей вручную и защита их от короткого замыкания, перегрузки и обрыва фазы.

Виды автоматов:

MS116 - компактное и экономичное решение для защиты двигателя до 15 кВт (400 Вольт, 32 Aмпера) в корпусе шириной 45 мм.
MS132 - компактное и мощное решение для защиты двигателей до 15 кВт (400 Вольт, 32 Aмпера) в корпусе шириной 45 мм. Серия имеет видимую индикацию срабатывания при аварии, которая позволяет быстро и точно обнаружить короткое замыкание и уменьшить время на устранения неисправностей.
MS450 - для двигателей от 15 кВт (400 Вольт AC, 32 Aмпера) до 22 кВт (400 Вольт AC, 50 Ампер) в корпусе шириной 55 мм.
MS495 - защита мощных двигателей до 55 кВт (400 Вольт, 100 Ампер) в корпусе шириной 75 мм.

Характеристики:

номинальный ток - 100 кА
диапазон установок тепловой защитой - 4-6,3 Ампер
степень защиты - IP20
механическая износостойкость - 100000 циклов
коммутационная износостойкость - 50000
номинальная частота - 50-60 Гц
температура эксплуатации - от -25 ^оС до +60 ^оС (+70 ^оС по требованию)
сечение кабеля:
* одножильный - 1-4 мм² (до 16 Ампер) и 2,5-6 мм² (до 32 Ампер)
* гибкий - 0,75-2,5 мм² (до 16 Ампер) и 1-6 мм² (до 32 Ампер)
тип присоединения главных проводников - коробчатый зажим

Характеристики

Бренд	ABB
Ток тепловой защиты	6.3 A
Предельная отключающая способность (Icu) 400В AC	100 кА
Рабочая отключающая способность (Ics) 400В AC	100 кА
Способ управления	Поворотная рукоятка

Классификация ETIM

ETIM

Диапазон уставки тока расцепления4 А

Количество полюсов3

Номин. продолжительный ток Iu6.3 А

Номин. раб. напряжение230 В

Конструкция прибораКомплектное устройство в корпусе

Степень защиты (IP)IP20

Тип расцепителяТермомагнитный

С интегрированным вспомогат. переключателемНет

С встроенным расцепителем пониженного напряженияНет

Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания78.8 А

Чувствительность к обрыву фазыДа

Номин. коммутируем. мощность при AC-3, 230 В- кВт

Номин. коммутируем. мощность при AC-3, 400 В22 кВт

Тип подключения силовой электрич. цепиВинтовое соединение

Номин. отключающая способность Icu при 400 В, AC100 кА

Тип элемента управленияКнопка поворотная

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

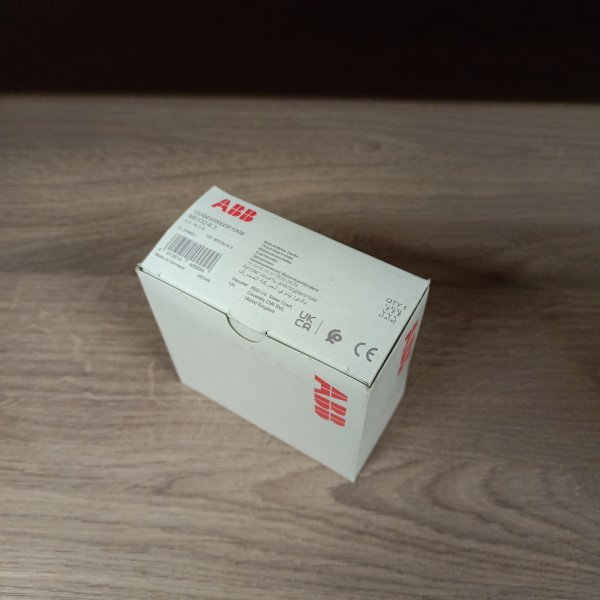

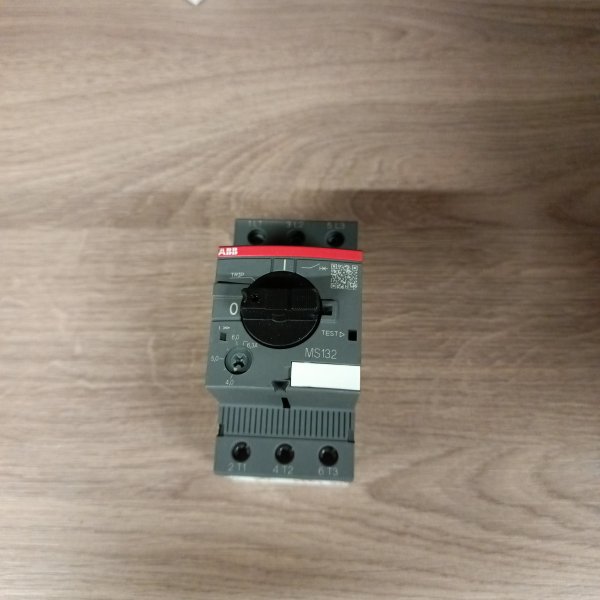

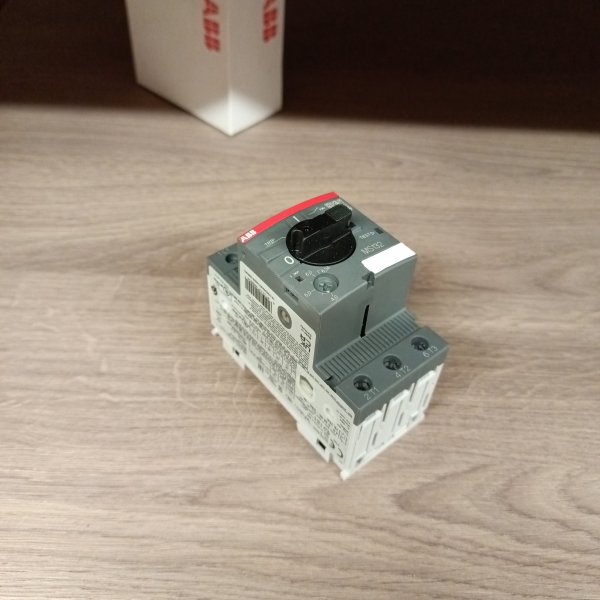

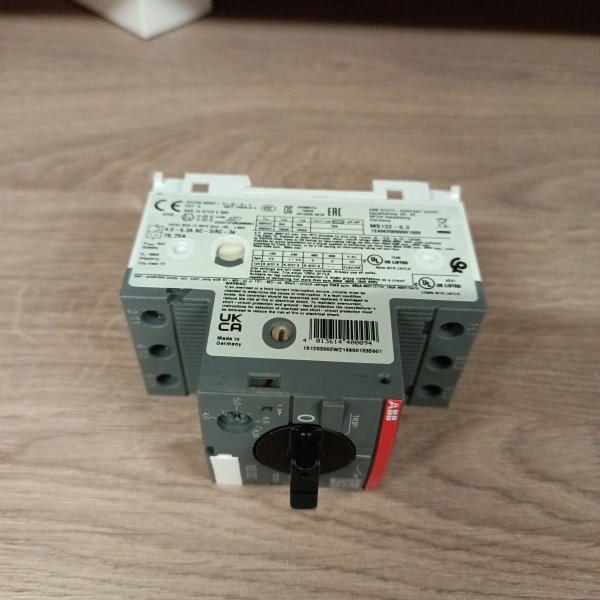

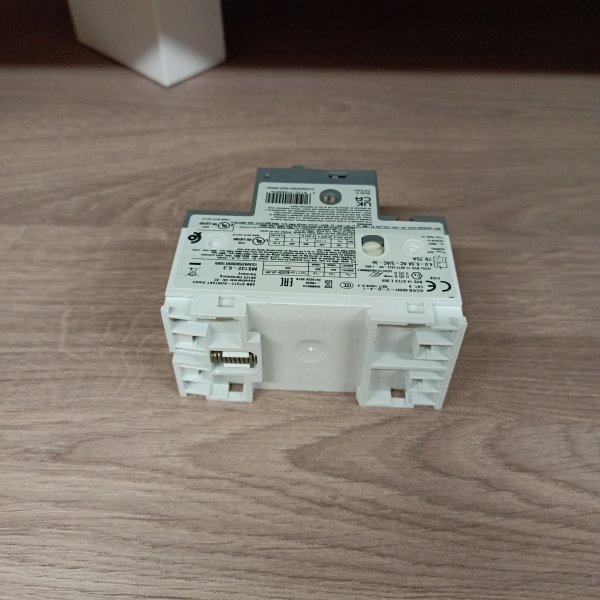

1SAM350000R1009 Автомат ABB MS132-6.3 100кА с регулируемой тепловой защитой 4A - 6.3А фото 1
