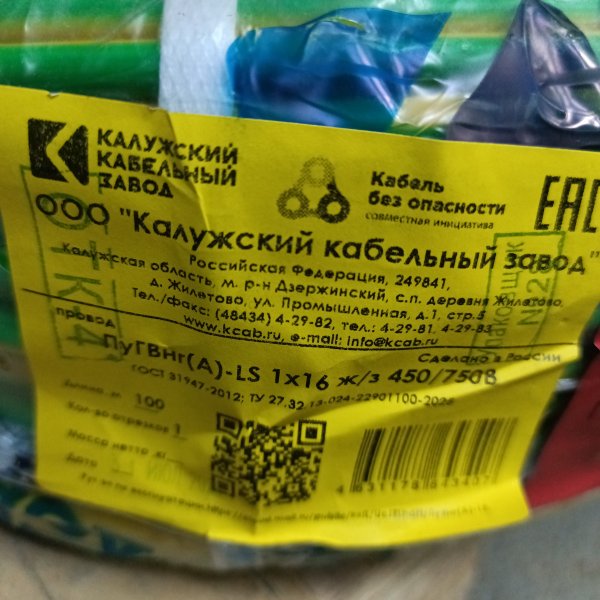

Провод установочный ККЗ ПуГВнг(А)-LS 1х16 гибкий силовой медный (ПВ-3) желто-зеленый ГОСТ 31947 KKZ40-00010397

ПуГВнг(А)-LS 1х16 от Калужского кабельного завода — это тот самый «рабочий» установочный провод, который чаще всего берут под нормальные токи и понятные монтажные задачи: надежно, без сюрпризов и с правильной маркировкой. Сечение 16 мм² уже не про декоративные цепи — это уровень, где провод должен спокойно переносить нагрузку и при этом оставаться удобным в прокладке. Желто‑зеленая расцветка сразу говорит о назначении: защитный проводник.

На практике такой провод ставят в щитах и шкафах управления, тянут на шины PE, делают перемычки, подключают корпуса оборудования, металлические лотки и другие элементы системы уравнивания потенциалов. Его же часто используют там, где нужно собрать «землю» аккуратно и по правилам: в частных домах, на небольших производствах, в коммерческих помещениях. Благодаря гибкости он хорошо ложится в каналах и лотках, нормально переживает повороты и плотный монтаж, когда в щите места уже «впритык».

Ключевые характеристики, которые важны в работе:

• Тип: установочный провод ПуГВнг(А)-LS (в быту часто называют ПВ-3).
• Конструкция: 1 жила, медь, гибкая.
• Сечение: 16 мм².
• Исполнение по пожарной безопасности: нг(А)-LS.
• Цвет изоляции: желто‑зеленый (PE).
• Норматив: ГОСТ 31947.
• Артикул производителя: KKZ40-00010397.

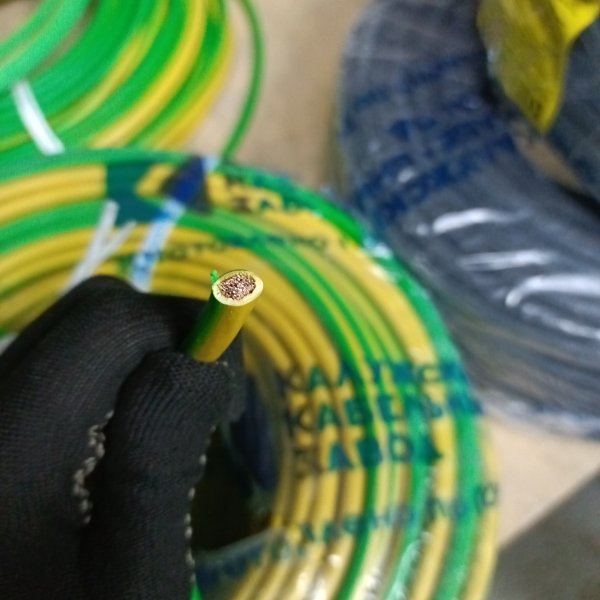

По ощущениям в монтаже 16-й ПуГВ — это баланс между «тянется руками» и «держит форму». Он гибкий, поэтому клеммы, автоматы, шины и наконечники подключать проще: провод не пытается распрямиться и не выдавливает себя из посадочного места. В щите это сильно экономит время: меньше борьбы с укладкой, меньше риска заломить жилу на изгибе. Желто‑зеленая изоляция — не просто «для красоты»: потом, при обслуживании, любой электрик сразу понимает, где PE, и не тратит время на прозвон и догадки.

Маркировка нг(А)-LS — про поведение изоляции при нештатных ситуациях. Если где-то происходит перегрев или короткое, сама изоляция не поддерживает распространение горения (категория А), а при тлении и нагреве выделяет меньше дыма и газов (LS). В реальных объектах это ценят не за «галочку», а потому что в щитовых и коридорах дым — главная проблема при аварии: он мешает эвакуации и работе пожарных.

Что он «защищает» и как вообще работает в цепи PE: этот провод используют как защитный проводник, чтобы при пробое фазы на корпус ток ушел по низкоомному пути в заземляющее устройство. В результате срабатывает автомат/предохранитель или УЗО (если схема выполнена правильно), и опасное напряжение на корпусе не держится. То есть задача простая и жизненная: не дать металлическим частям оборудования стать «под напряжением» и обеспечить нормальное отключение при аварии.

Почему его берут на объектах: потому что это понятный ГОСТовский ПуГВ, у которого ожидаемая гибкость и предсказуемое поведение в щите. Сечение 16 мм² закрывает массу типовых задач по PE в вводных и распределительных щитах, а желто‑зеленая изоляция помогает держать монтаж аккуратным и читаемым. Плюс нг(А)-LS часто требуется по проекту — особенно в общественных зданиях и там, где есть требования по дымо- и газовыделению.

Рекомендации по применению: под такое сечение обычно не делают «скрутки» — лучше сразу закладывать нормальную оконцевку: наконечники/гильзы и обжим подходящим инструментом. На шины PE провод заводите с запасом по длине, чтобы при обслуживании не тянуть жилу «на разрыв», и следите за радиусом изгиба — гибкость не означает, что можно перегибать под острым углом. И главное: используйте желто‑зеленый именно как защитный проводник, не мешайте его с рабочими жилами — потом это сэкономит время и нервы всем, кто будет щит обслуживать.
