Дифференциальные автоматы селективные АД12S 2P/4P тип АC IEK

Автоматические выключатели дифференциального тока ИЭК со встроенной защитой АС-типа

При возникновении аварийной ситуации, которая случается в результате перепадов напряжения или коротких замыканий, используются защитные устройства. Известная на мировом рынке компания IEK разработала линейки селективных дифавтоматов АД12S и АД14S для решения подобных случаев.

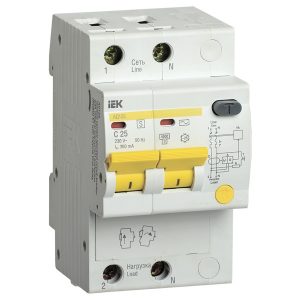

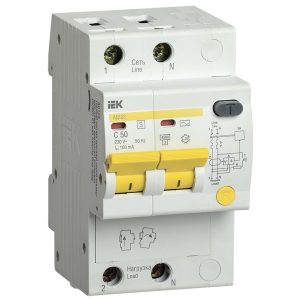

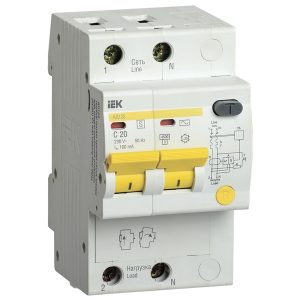

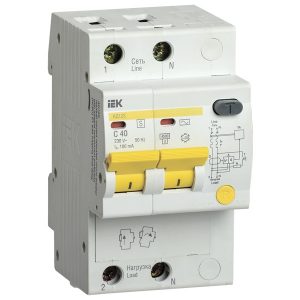

Дифференциальные автоматические выключатели представляют собой современные устройства, которые используются для построения многоступенчатых схем защиты от сверхтоков. Они предназначены для эксплуатации в электрических сетях переменного тока частотой 50 Герц. Выключатели серии АД12S являются двухполюсными с 4 клеммами и применяются в однофазных сетях напряжением 230 Вольт, а автоматы АД14S с 4 полюсами и 8 клеммами применяются в трехфазных сетях напряжением до 400 Вольт. Все устройства рассчитаны на нагрузку номинального тока в диапазоне от 20 до 63 Ампер. Автоматические выключатели дифференциального тока типа АС предназначены для работы в сети переменного тока.

Они выполняют защитную функцию с различной величиной тока утечки:

• аппараты с номинальным значением отключающего тока 100 мАмпер обеспечивают защиту человека от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
• автоматы, рассчитанные на максимальное значение тока утечки 300 мАмпер способны защитить от возгорания изоляции и пожара.

Они являются модульным устройством, монтируемым на DIN-рейку. Благодаря компактной конструкции дифференциального блока и небольшим габаритам обеспечивается экономия места в щитке. Корпус имеет степень защиты от пыли и влаги IP20, которая предполагает размещение во влагозащищенных местах.

Автоматические выключатели обладают индикатором положения контактов и индикацией срабатывания от дифференциального тока. Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает потери мощности. Конструкция выключателей позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом. Для распределения питания цепи через верхние зажимы имеется возможность одновременного присоединения шиной FORK и гибким проводником, а также соединение шиной PIN.

Основная сфера применения данных приборов – это распределительные и учетно-распределительные щиты жилых и общественных зданий, квартирные щиты, устройства временного электроснабжения строительных площадок, садовых домов, гаражей и объектов розничной торговли.
