Дифференциальный автомат ИЭК АВДТ32 C25А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ)

5,0 1 отзыв 1 вопрос

Артикул:

MAD22-5-025-C-30

Обзор от AI

Производитель: IEK (ИЭК)

Номинальный ток — 25 А

6 А 10 А 16 А 20 А25 А32 А 40 А

Выключатель дифференциального тока автоматический ИЕК АВДТ32 25А 30мА

Ключевые характеристики

БрендIEK

Номинальный ток25 А

Ток утечки0,03A (30mA)

Тип тока утечкиA

Характеристика срабатывания кривая токаC

Отключающая способность6 kA

Все характеристики ›

Описание

Выключатель дифференциального тока автоматический ИЕК АВДТ32 25А 30мА MAD22-5-025-C-30

Описание автоматического выключателя IEK

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Автоматические выключатели АВДТ32 соответствуют стандартам ГОСТ Р 51327.1-99.

Характеристики электрического автомата MAD22-5-025-С-30

Номинальное напряжение частотой 50 Гц - 230В

Номинальный ток I_n - 25А

Номинальный отключающий дифференциальный ток I_Dn - 30мА

Номинальная отключающая способность - 6000А

Рабочая характеристика при наличии дифференциального тока - А

Время отключения при номинальном дифференциальном токе - <40мс

Число полюсов - 1+N

Характеристика срабатывания электромагнитного расцепителя - С

Условия эксплуатации - УХЛ4

Степень защиты выключателя - IP20

Износостойкость - не менее 10000 циклов В-О

Максимальное сечение присоединяемых проводов - 25мм²

Наличие драгоценных металлов (серебро) - 0,85г/полюс

Масса - 0,19кг

Диапазон рабочих температур - от-25°С до+40°С

Характеристики

Бренд	IEK
Номинальный ток	25 А
Ток утечки	0,03A (30mA)
Тип тока утечки	A
Характеристика срабатывания кривая тока	C
Отключающая способность	6 kA
Количество полюсов	2
Напряжение	220-230В
Количество модулей	2
Тип расцепителя	Электронный

Классификация ETIM

ETIM

Общ. количество полюсов2

Номин. ток25 А

Характеристика срабатывания (кривая тока)C

Номин. ток утечки.03 А

Номин. отключающая способность по EN 608986 кА

Количество защищенных полюсов1

Одновременное отключение нейтрали (N)Да

Модульная ширина (общ. кол-во модульных расстояний)2

Номин. (расчетное) напряжение230 В

Тип тока утечкиA

Степень защиты (IP)IP20

Номин. отключающая способность по IEC 60947-26 кА

Частота50 Гц

Степень загрязнения20

Глубина установочная (встраив.)71 мм

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Дифференциальный автомат IEK АВДТ32 C25А 1П+Н 30мА тип A однофазный электронный 6кА — комбинированный защитный аппарат (дифавтомат, АВДТ), который объединяет функции автоматического выключателя и устройства защитного отключения. Он предназначен для защиты однофазных линий 230 В от перегрузки и короткого замыкания, а также от токов утечки на землю, которые могут привести к поражению электрическим током и возгоранию изоляции.

Модель с характеристикой C25 оптимальна для линий со смешанной нагрузкой и умеренными пусковыми токами (бытовые розеточные группы, отдельные потребители с двигателями небольшой мощности). Номинальный дифференциальный ток 30 мА обеспечивает повышенную защиту человека при косвенном прикосновении и снижает риск опасных утечек в сети.

Основные преимущества

2-в-1: одновременно выполняет роль автоматического выключателя и УЗО, экономит место в щите и упрощает схему.
Тип A: корректно реагирует не только на переменный, но и на пульсирующий постоянный дифференциальный ток, характерный для современной электроники.
1П+Н: отключает фазный проводник и размыкает нейтраль, повышая безопасность обслуживания и диагностики.
Номинал 25 А: подходит для выделенных линий и мощных групп, где требуется повышенная нагрузочная способность.
Отключающая способность 6 кА: рассчитан на типовые бытовые и коммерческие сети с возможными токами КЗ до указанного уровня.

Где используется

Квартиры и частные дома: розеточные линии, отдельные линии на водонагреватель, стиральную машину, посудомоечную машину.
Кухонные и санузловые группы, где повышены требования к защите от утечек.
Офисы и небольшие коммерческие помещения: рабочие зоны, серверные/сетевое оборудование (при корректном подборе по нагрузке).
Гаражи, мастерские, подсобные помещения с электроинструментом и переносными потребителями.

Какие задачи решает

Защита от перегрузки: отключает линию при превышении допустимого тока, предотвращая перегрев проводки.
Защита от короткого замыкания: быстро отключает аварийный участок при КЗ.
Защита от утечки тока: отключает питание при появлении токов утечки на корпус/землю, снижая риск поражения током.
Пожарная профилактика: уменьшает вероятность возгорания из-за повреждений изоляции и утечек.

Характеристики

Производитель / бренд: IEK
Наименование: Дифференциальный автомат (АВДТ, дифавтомат) серии АВДТ32
Артикул производителя: MAD22-5-025-C-30
Номинальный ток (In): 25 А
Характеристика срабатывания: C
Количество полюсов: 1П+Н
Номинальный дифференциальный ток (IΔn): 30 мА
Тип дифференциального тока: A
Сеть: однофазная
Исполнение: электронный
Отключающая способность: 6 кА

Особенности и рекомендации по выбору

Тип A рекомендуется для линий с современной техникой (импульсные блоки питания, электроника), где возможны пульсирующие утечки.
Номинал 25 А следует подбирать по сечению кабеля и расчетной нагрузке линии; важно, чтобы автомат защищал проводку, а не только приборы.
30 мА — стандарт для защиты людей в групповых линиях и отдельных потребителей в быту.
Для корректной работы защитного отключения рекомендуется качественное подключение, надежные контактные соединения и соблюдение схемы включения.

Комплектация

Дифференциальный автомат IEK АВДТ32 C25А 1П+Н 30мА тип A, электронный, 6кА

Ключевые слова для поиска

дифавтомат IEK, АВДТ32, MAD22-5-025-C-30, C25, 25А, 30мА, тип A, 1P+N, однофазный, электронный, 6кА

Фото, видео и документы

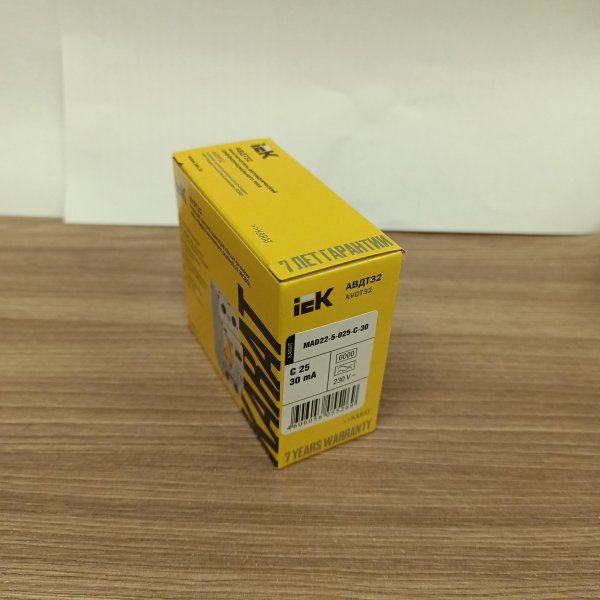

MAD22-5-025-C-30 Дифференциальный автомат ИЭК АВДТ32 C25А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 1

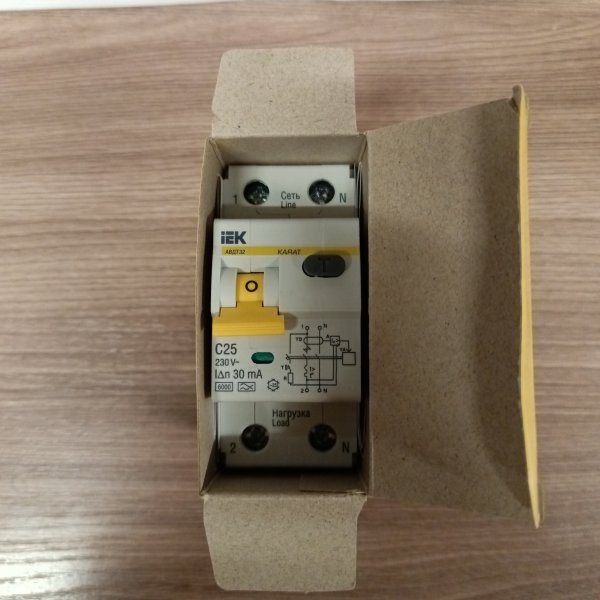

MAD22-5-025-C-30 Дифференциальный автомат ИЭК АВДТ32 C25А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 2

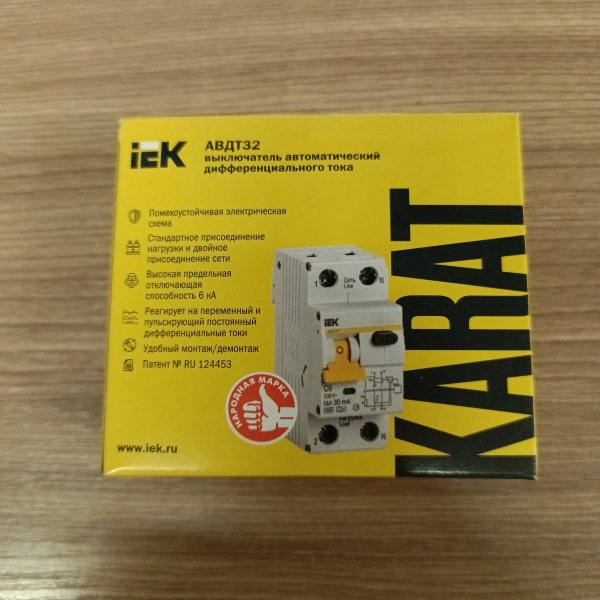

MAD22-5-025-C-30 Дифференциальный автомат ИЭК АВДТ32 C25А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 3

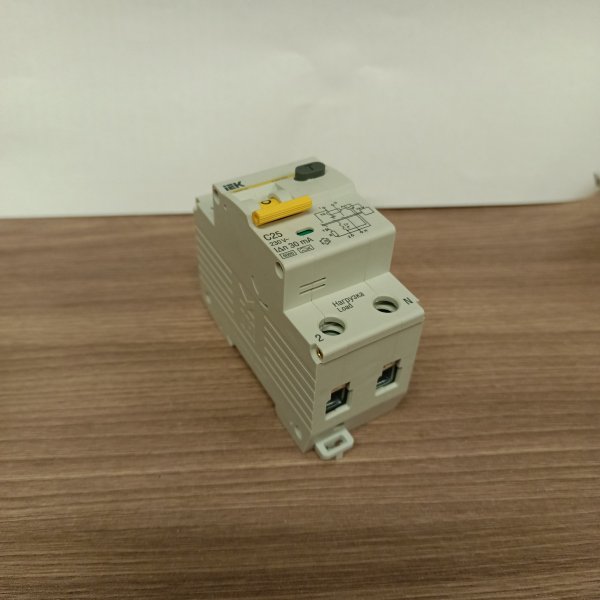

MAD22-5-025-C-30 Дифференциальный автомат ИЭК АВДТ32 C25А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 4

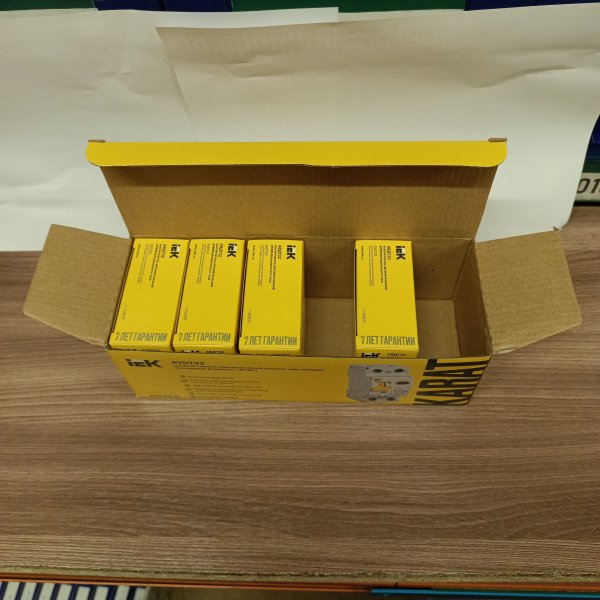

MAD22-5-025-C-30 Дифференциальный автомат ИЭК АВДТ32 C25А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 5

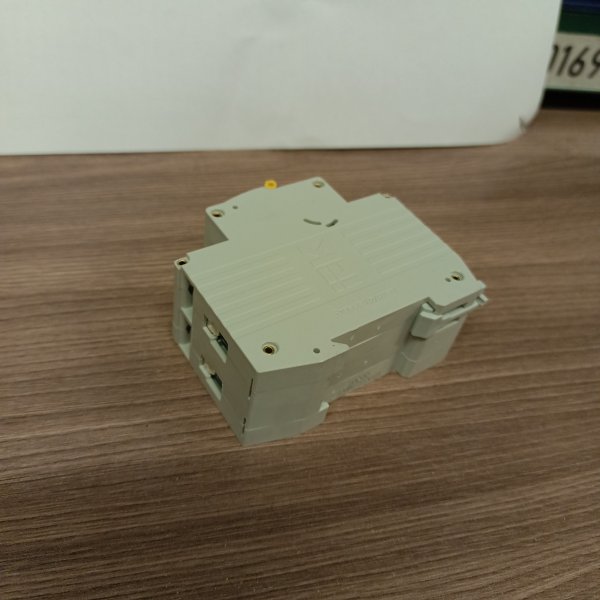

MAD22-5-025-C-30 Дифференциальный автомат ИЭК АВДТ32 C25А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 6

MAD22-5-025-C-30 Дифференциальный автомат ИЭК АВДТ32 C25А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 7

MAD22-5-025-C-30 Дифференциальный автомат ИЭК АВДТ32 C25А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 8

MAD22-5-025-C-30 Дифференциальный автомат ИЭК АВДТ32 C25А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 9

MAD22-5-025-C-30 Дифференциальный автомат ИЭК АВДТ32 C25А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 10

MAD22-5-025-C-30 Дифференциальный автомат ИЭК АВДТ32 C25А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 11

MAD22-5-025-C-30 Дифференциальный автомат ИЭК АВДТ32 C25А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 12

MAD22-5-025-C-30 Дифференциальный автомат ИЭК АВДТ32 C25А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 13

Вы можете добавить фотографии MAD22-5-025-C-30 IEK
Бонусы начисляются авторизованным пользователям.
Обратите внимание - все поля являются обязательными для заполнения.
	Ваше имя:
	Файл:
	Комментарий:

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Вопрос-ответ

Сергей, 28.11.2018 19:31

!. УЗО бывают электронные и электромеханические, а дифавтоматы бывают электромеханические?
2. надо ли защищать дифавтомат автоматическим выключателем меньшего номинала?

Shop220:

Добрый день, Сергей.
Дифавтоматы бывают только электромеханические.
Т.к. дифавтомат выполняет функцию УЗО и автоматического выключателя, то дополнительный автомат устанавливать не требуется.
