Дифференциальные автоматы четырехполюсные АВДТ34 тип А IEK

Четырехполюсные дифференциальные автоматы серии АВДТ34 от компании IEK

Дифференциальный автомат (автоматический выключатель) – аппарат, гармонично соединяющий в своём функционале автоматический выключатель и УЗО (конкретно, функции защиты). Он защищает людей от поражения электротоком, которое возможно от непосредственного контакта с токопроводящими элементами какого-либо устройства или в случае утечки тока. В этом состоит принцип работы УЗО. Также АВДТ (дифференциальный автомат) защищает электрическую сеть от замыканий и перепадов напряжения. Это работа выключателя.

Все АВДТ состоят из двух основных частей, одна из которых отвечает за работу устройства, а другая за его защитные функции. К рабочей части можно отнести сам выключатель. Они могут быть двухполюсные и четырехполюсные. В каждом автомате есть по два расцепителя. Первый – электромагнитный, который срабатывает при замыкании. Второй – тепловой, который срабатывает при перепадах напряжения.

Защитная часть – это модуль дифференциальной защиты. Он находит ток утечки. А еще модуль превращает обычный ток в силу, заставляющую сработать выключатель. Блок защиты оборудован некоторыми дополнительными элементами: трансформатор и усилитель с катушкой сброса. Кстати, проверить работоспособность модуля можно при помощи предназначенной для этого кнопки «Тест», которая установлена на корпусе устройства.

Рассмотреть преимущества и особенности дифференциальных автоматов можно на примере устройств, изготавливаемых и реализуемых компанией IEK.

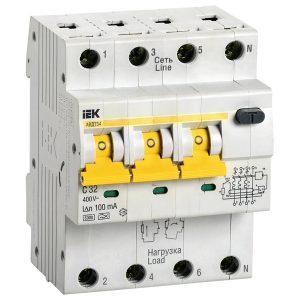

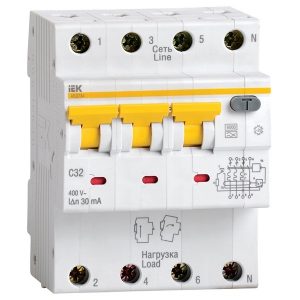

Автоматические выключатели дифференциального тока АВДТ 34. Это устройства, защищающие человека от электротока при возможном повреждении изоляции приборов или оборудования, при утечке электрического тока. Ещё они защищают сеть от возможных перегрузок и замыканий. Выпускаются АВДТ 34 в виде конструкции с 4 полюсами. Они отличаются величиной номинального тока (от 5 до 63 А) и величиной отключающих токов (10-300 мА).

АВДТ 34 имеют много преимуществ:

1. Конструкция сама по себе очень компактная.

2. Величина номинального условного тока короткого замыкания равна 6000 А. Эта особенность дает возможность использовать устройства в конструкции вводных защитных автоматов.

3. АВДТ 34 имеют большую износостойкость.

4. На корпусе есть индикатор, сообщающий о состоянии и положении контактов.

5. Могут работать в разных температурных режимах (от -25 до +40 градусов).

6. На корпусе есть тестовая кнопка, с помощью которой можно проверить работоспособность устройства.

Что можно сказать о конструкции АВДТ 34? Есть несколько особенностей, выделяющих эти устройства среди их «собратьев».

1. Устройство отличается весьма небольшими размерами. Оно занимает всего 4 модуля в щитке.

2. Устройство оснащено механизмом свободного расщепления. Это способствует быстрому разрыву основной группы контактов.

3. Все контакты покрыты веществом, содержащим в своем составе серебро.

4. Особенности построения схемы исключают ложное срабатывание устройства.

5. Устройство достаточно легко крепится на специальную рейку.

6. Контактные зажимы имеют насечки, которые снижают потери тепла и повышают устойчивость соединения.
