Автоматический выключатель ИЭК ВА47-29 1Р 10А 4,5кА характеристика С (автомат электрический)

Хит

4,0 1 отзыв 11 вопросов

Артикул:

MVA20-1-010-C

Обзор от AI

Производитель: IEK (ИЭК)

Номинальный ток — 10 A

0,5 A 1 A 1,6 A 2 A 3 A 4 A 5 A 6 A 8 A10 A13 A 16 A 20 A 25 A 32 A 40 A 50 A 63 A

Количество модулей — 1

12 3 4

Модульный однополюсный электрический автомат ИЕК ВА47-29 10 Ампер характеристика C

Ключевые характеристики

БрендIEK

Номинальный ток10 A

Количество полюсов1

Характеристика срабатывания кривая токаC

Отключающая способность4.5 кА

Количество модулей1

Все характеристики ›

Описание

Модульный однополюсный электрический автомат ИЕК ВА47-29 10 Ампер характеристика C MVA20-1-010-C

Назначение и область применения выключателя автоматического IEK

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:

электроприборы, освещение – выключатели с характеристикой В,

двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,

двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Автоматические выключатели ВА47-29 соответствуют стандартам ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003

Характеристики электрического автомата MVA20-1-010-C

Номинальное напряжение частотой 50 Гц - 230/400В

Номинальный ток In - 10А

Номинальная отключающая способность - 4500А

Напряжение постоянного тока - 48В/полюс

Характеристики срабатывания электромагнитного расцепителя - C

Число полюсов - 1

Условия эксплуатации - УХЛ4

Степень защиты выключателя - IP20

Электрическая износостойкость - не менее 6000 циклов В-О

Механическая износостойкость - не менее 20000 циклов В-О

Максимальное сечение присоединяемых проводов - 25мм²

Наличие драгоценных металлов (серебро) - 0,3-0,5г/полюс

Масса 1 полюса - 0,1кг

Диапазон рабочих температур - от -40°С до +50°С

Индикатор положения контактов (на лицевой панели) - есть

Возможность присоединения к контактным зажимам соединительных шин - PIN(штырь),FORK(вилка)

Характеристики

Бренд	IEK
Номинальный ток	10 A
Количество полюсов	1
Характеристика срабатывания кривая тока	C
Отключающая способность	4.5 кА
Количество модулей	1

Классификация ETIM

ETIM

Общ. количество полюсов1

Номин. ток10 А

Характеристика срабатывания (кривая тока)C

Номин. отключающая способность по EN 608984.5 кА

Одновременное отключение нейтрали (N)Нет

Номин. (расчетное) напряжение230 В

Количество защищенных полюсов1

Модульная ширина (общ. кол-во модульных расстояний)1

Частота50 Гц

Тип напряженияПеременный ток (AC)/Постоянный ток (DC)

Глубина установочная (встраив.)73.6 мм

Степень защиты (IP)IP20

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Автоматический выключатель IEK ВА47-29 1P 10A 4,5кА характеристика C — модульный автоматический выключатель для защиты электрических линий от перегрузки и короткого замыкания. Предназначен для установки в распределительных щитах и обеспечивает надежное отключение цепи при аварийных режимах, помогая сохранить проводку и подключенное оборудование.

Артикул производителя: MVA20-1-010-C
Бренд: IEK

Где используется

Квартирные и этажные щиты в жилых домах
Распределительные щиты в офисах и административных помещениях
Гаражи, мастерские, подсобные помещения
Щиты для отдельных линий освещения и групп розеток
Линии питания небольшого оборудования и бытовых нагрузок

Характеристики

Тип изделия: автоматический выключатель (модульный)
Серия: ВА47-29
Производитель / бренд: IEK
Артикул производителя: MVA20-1-010-C
Количество полюсов: 1P (однополюсный)
Номинальный ток: 10 A
Отключающая способность: 4,5 кА
Время-токовая характеристика: C

Особенности и преимущества

Защита от перегрузки: автомат отключает линию при длительном превышении допустимого тока, снижая риск перегрева кабеля и повреждения изоляции.
Защита от короткого замыкания: быстрое отключение при КЗ помогает предотвратить повреждение проводки и снизить вероятность пожара.
Характеристика C: подходит для большинства бытовых и офисных линий, включая нагрузки с умеренными пусковыми токами (например, небольшие электродвигатели, блоки питания, часть бытовой техники).
Отключающая способность 4,5 кА: соответствует распространенным условиям применения в бытовых и аналогичных сетях при корректном подборе и проектировании.
Форм-фактор модульного устройства: удобен для установки в щит на DIN-рейку и для компоновки групповой защиты.

Рекомендации по выбору

Подбор по кабелю: номинал автомата выбирают по сечению и способу прокладки кабеля, чтобы автомат защищал линию, а не только нагрузку.
Подбор по нагрузке: 10 A чаще применяют для линий освещения или маломощных групп, в зависимости от проекта и кабеля.
Тип характеристики: характеристика C универсальна для большинства линий; при сильно выраженных пусковых токах может потребоваться другой тип, по расчету.
Комбинация с УЗО/дифзащитой: для защиты от утечки тока и поражения электрическим током автомат дополняют УЗО или дифавтоматом.

Важно

Монтаж и подключение рекомендуется выполнять квалифицированным электриком с соблюдением ПУЭ и требований безопасности.
Перед установкой убедитесь в соответствии параметров автомата вашей сети и расчетным токам линии, а также в достаточной отключающей способности для условий установки.

Фото, видео и документы

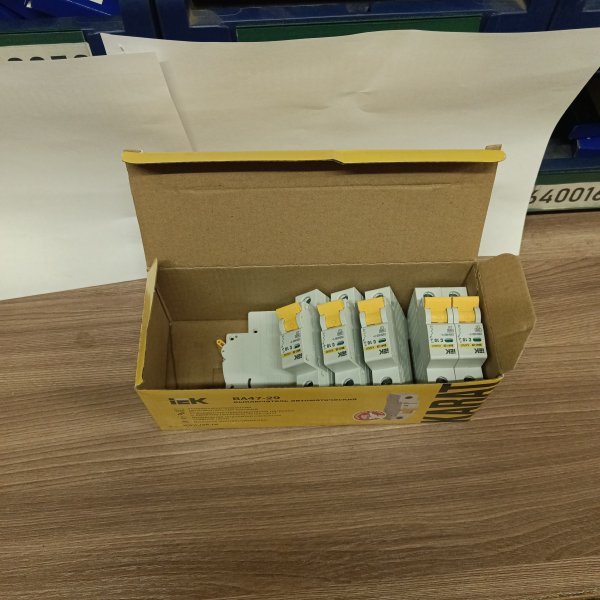

MVA20-1-010-C Автоматический выключатель ИЭК ВА47-29 1Р 10А 4,5кА характеристика С (автомат электрический) фото 1

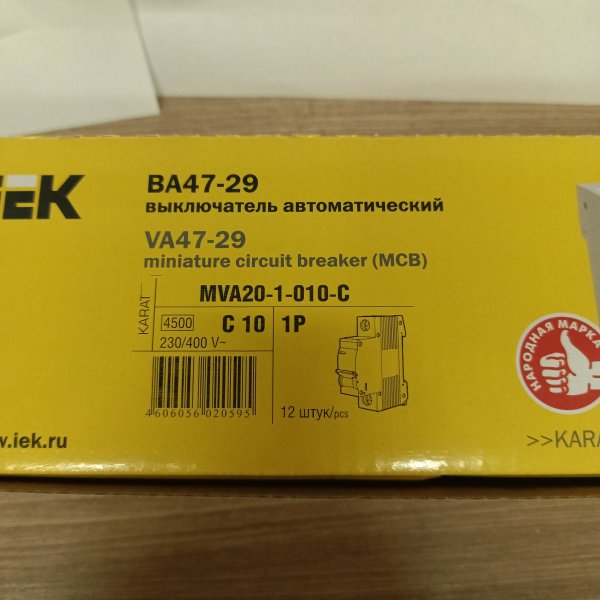

MVA20-1-010-C Автоматический выключатель ИЭК ВА47-29 1Р 10А 4,5кА характеристика С (автомат электрический) фото 2

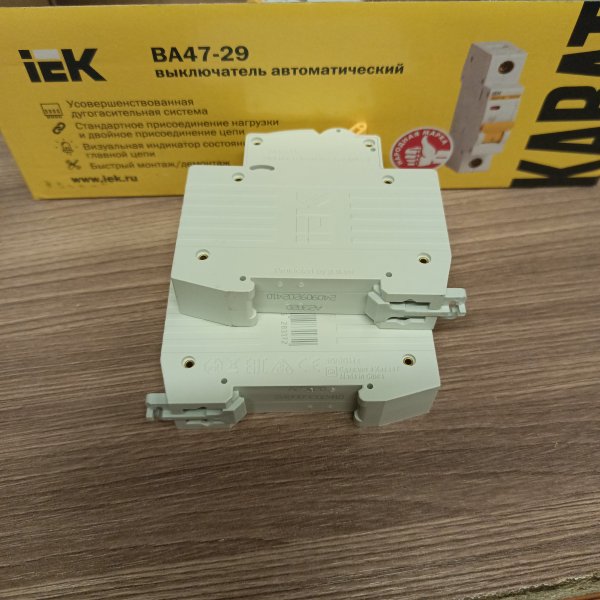

MVA20-1-010-C Автоматический выключатель ИЭК ВА47-29 1Р 10А 4,5кА характеристика С (автомат электрический) фото 3

Вы можете добавить фотографии MVA20-1-010-C IEK
Бонусы начисляются авторизованным пользователям.
Обратите внимание - все поля являются обязательными для заполнения.
	Ваше имя:
	Файл:
	Комментарий:

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Вопрос-ответ

Павел, 14.03.2025 03:14

Подойдёт на линию розеток с чайником 2 кВт?

Shop220: Ток чайника около 9 А, автомат 10 А выдержит. Но если на линии будет ещё нагрузка, автомат может отключаться.

Николай, 06.05.2025 16:18

Подойдёт для однофазной сети 220 В?

Shop220: Да, 1 полюс ставят в фазный провод сети 230 В (220 В). Ноль отдельно не отключает.

Артём, 27.05.2025 13:30

Можно ставить в неотапливаемом щите на улице?

Shop220: Нужен щит с защитой от влаги и конденсата, а температура должна быть в пределах, указанных в паспорте серии. При сильном морозе характеристики могут меняться.

Вячеслав, 01.06.2025 05:50

Можно подключать гребёнку (шинопровод) сверху?

Shop220: Да, совместим с типовыми гребёнками для модульных автоматов. Перед покупкой проверьте шаг и тип вилки/штыря под клемму.

Владимир, 04.06.2025 01:30

Характеристика С — это про что?

Shop220: Про ток срабатывания при кратковременных пусковых токах. С подходит для большинства бытовых линий и умеренной нагрузки (розетки, освещение с небольшими пусками).

Иван, 08.10.2025 04:41

Можно использовать вместе с УЗО?

Shop220: Да. Ставят автомат до УЗО или используют связку автомат + УЗО/дифавтомат по схеме щита.

Дмитрий, 15.12.2025 09:36

Можно ставить на освещение?

Shop220: Можно. Для обычного освещения 10 А чаще всего подходит, если проводка рассчитана.

Михаил, 23.12.2025 07:20

Сработает ли при перепадах напряжения?

Shop220: От перенапряжения по напряжению не защищает. Отключает при перегрузке и коротком замыкании.

Олег, 10.01.2026 07:08

Почему иногда греется автомат на нагрузке меньше 10 А?

Shop220: Чаще причина в слабой затяжке клемм, плохом контакте (алюминий без подготовки, окисление), тонкой гребёнке, попадании жилы с изоляцией под зажим.

Евгений, 14.01.2026 20:37

На какую DIN-рейку ставится?

Shop220: На стандартную DIN-рейку 35 мм.

Максим, 03.02.2026 09:09

Будет работать, если установить вверх ногами?

Shop220: Механически будет, но ориентация может влиять на удобство и на соответствие требованиям производителя. Надёжнее ставить в стандартном положении на DIN-рейке.
