Дифференциальный автомат ИЭК АВДТ32 C16А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ)

Хит

5,0 2 отзыва

Артикул:

MAD22-5-016-C-30

Обзор от AI

Производитель: IEK (ИЭК)

Номинальный ток — 16 А

6 А 10 А16 А20 А 25 А 32 А 40 А

Выключатель дифференциального тока автоматический ИЕК АВДТ32 16А 30мА

Ключевые характеристики

БрендIEK

Номинальный ток16 А

Ток утечки0,03A (30mA)

Тип тока утечкиA

Характеристика срабатывания кривая токаC

Отключающая способность6 kA

Все характеристики ›

Описание

Выключатель дифференциального тока автоматический ИЕК АВДТ32 16А 30мА MAD22-5-016-C-30

Описание автоматического выключателя IEK

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Автоматические выключатели АВДТ32 соответствуют стандартам ГОСТ Р 51327.1-99.

Характеристики электрического автомата MAD22-5-016-С-30

Номинальное напряжение частотой 50 Гц - 230В

Номинальный ток I_n - 16А

Номинальный отключающий дифференциальный ток I_Dn - 30мА

Номинальная отключающая способность - 6000А

Рабочая характеристика при наличии дифференциального тока - А

Время отключения при номинальном дифференциальном токе - <40мс

Число полюсов - 1+N

Характеристика срабатывания электромагнитного расцепителя - С

Условия эксплуатации - УХЛ4

Степень защиты выключателя - IP20

Износостойкость - не менее 10000 циклов В-О

Максимальное сечение присоединяемых проводов - 25мм²

Наличие драгоценных металлов (серебро) - 0,85г/полюс

Масса - 0,19кг

Диапазон рабочих температур - от-25°С до+40°С

Характеристики

Бренд	IEK
Номинальный ток	16 А
Ток утечки	0,03A (30mA)
Тип тока утечки	A
Характеристика срабатывания кривая тока	C
Отключающая способность	6 kA
Количество полюсов	2
Напряжение	220-230В
Количество модулей	2
Тип расцепителя	Электронный

Классификация ETIM

ETIM

Общ. количество полюсов2

Номин. ток16 А

Характеристика срабатывания (кривая тока)C

Номин. ток утечки.03 А

Номин. отключающая способность по EN 608986 кА

Количество защищенных полюсов1

Одновременное отключение нейтрали (N)Да

Модульная ширина (общ. кол-во модульных расстояний)2

Номин. (расчетное) напряжение230 В

Тип тока утечкиA

Степень защиты (IP)IP20

Номин. отключающая способность по IEC 60947-26 кА

Частота50 Гц

Степень загрязнения20

Глубина установочная (встраив.)71 мм

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

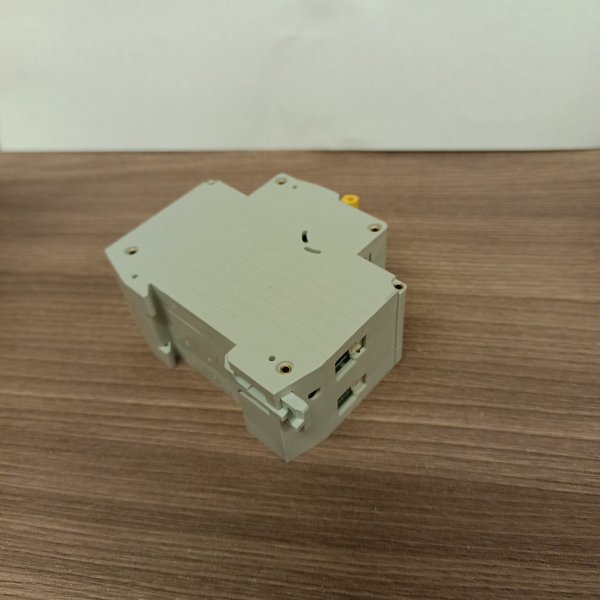

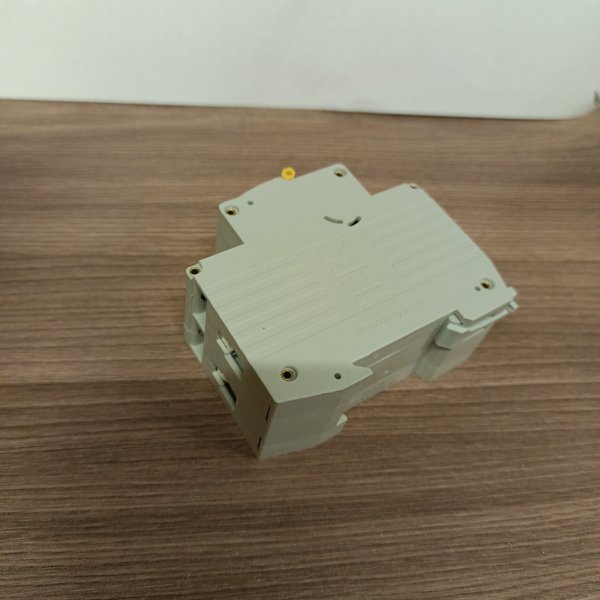

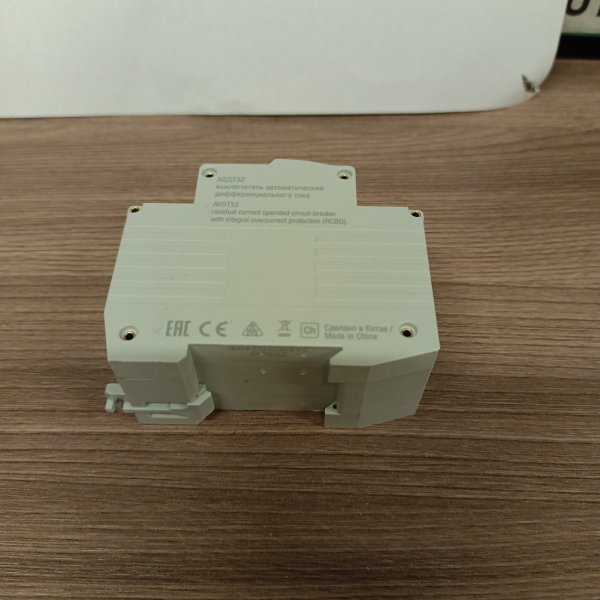

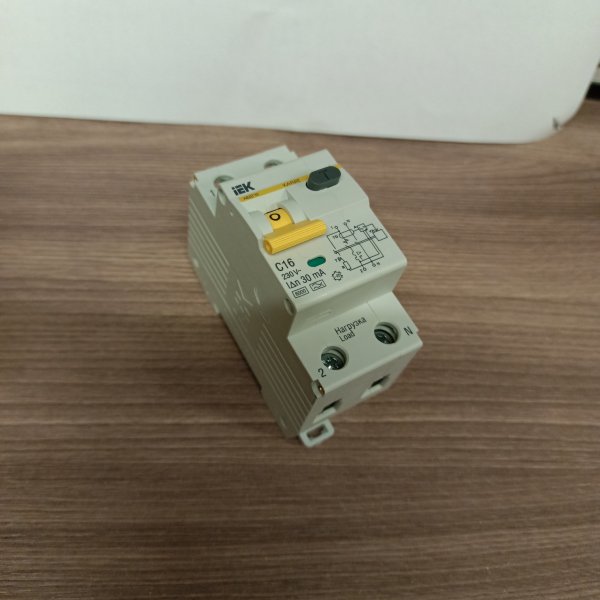

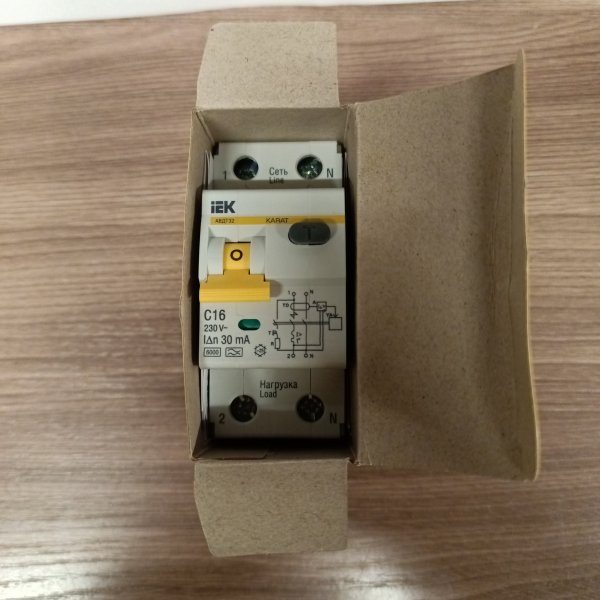

MAD22-5-016-C-30 Дифференциальный автомат ИЭК АВДТ32 C16А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 1

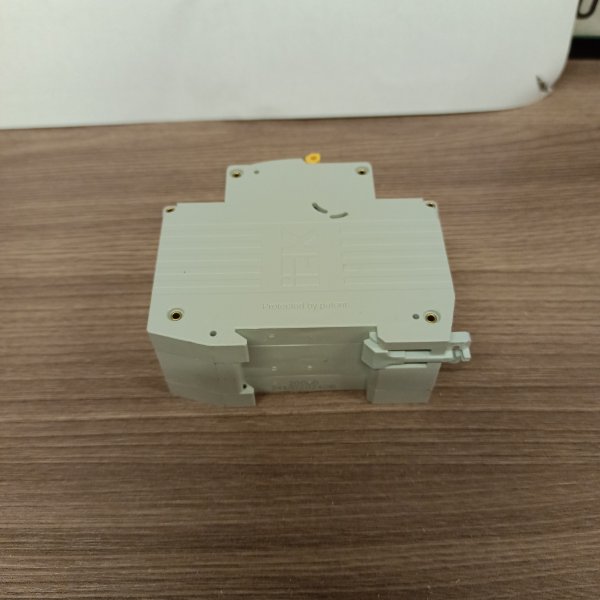

MAD22-5-016-C-30 Дифференциальный автомат ИЭК АВДТ32 C16А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 2

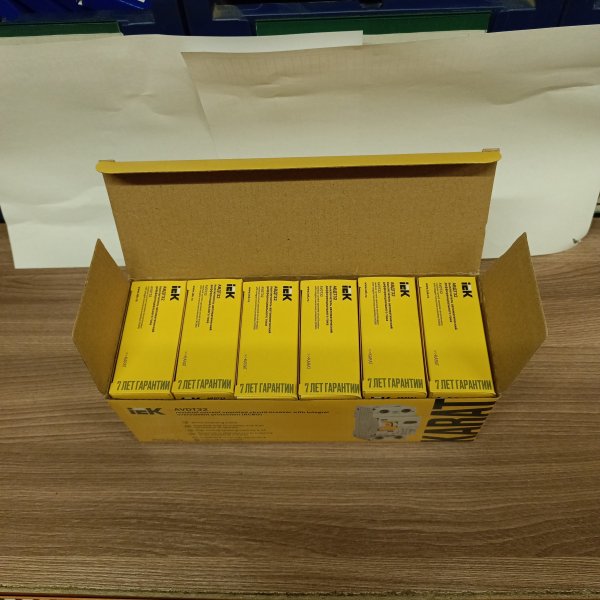

MAD22-5-016-C-30 Дифференциальный автомат ИЭК АВДТ32 C16А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 3

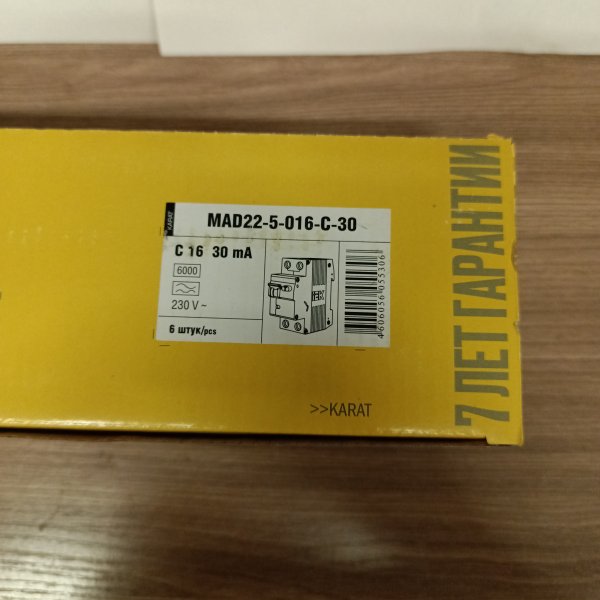

MAD22-5-016-C-30 Дифференциальный автомат ИЭК АВДТ32 C16А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 4

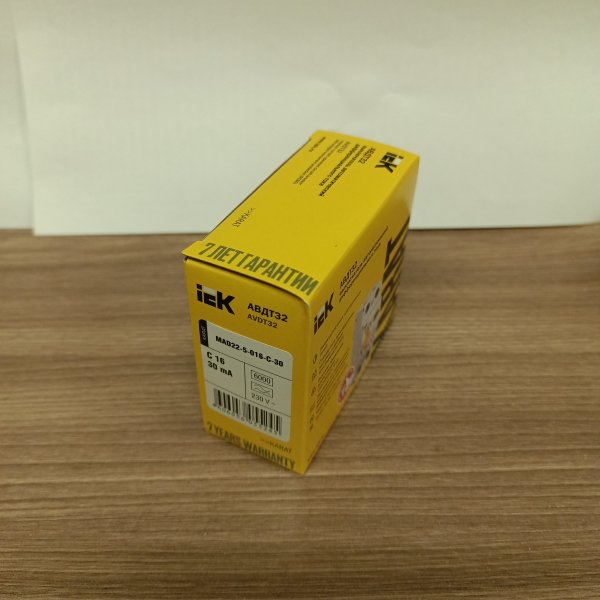

MAD22-5-016-C-30 Дифференциальный автомат ИЭК АВДТ32 C16А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 5

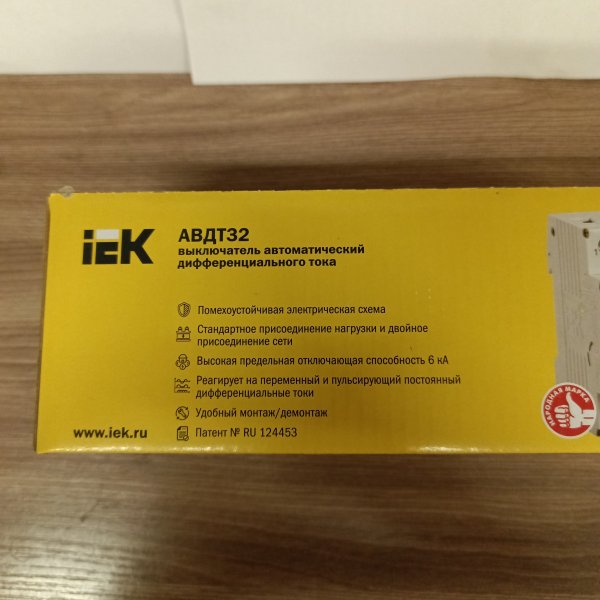

MAD22-5-016-C-30 Дифференциальный автомат ИЭК АВДТ32 C16А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 6

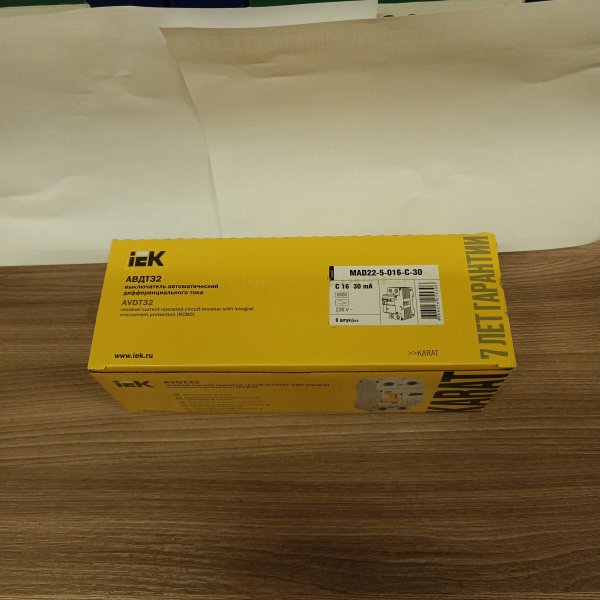

MAD22-5-016-C-30 Дифференциальный автомат ИЭК АВДТ32 C16А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 7

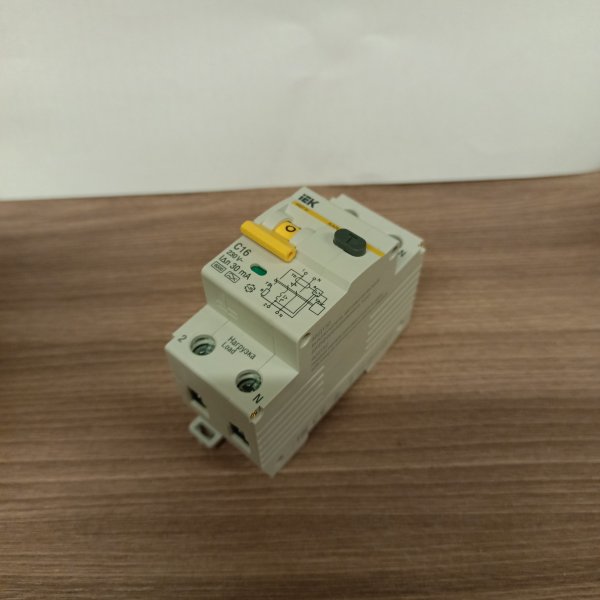

MAD22-5-016-C-30 Дифференциальный автомат ИЭК АВДТ32 C16А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 8

MAD22-5-016-C-30 Дифференциальный автомат ИЭК АВДТ32 C16А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 9

MAD22-5-016-C-30 Дифференциальный автомат ИЭК АВДТ32 C16А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 10

MAD22-5-016-C-30 Дифференциальный автомат ИЭК АВДТ32 C16А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 11

MAD22-5-016-C-30 Дифференциальный автомат ИЭК АВДТ32 C16А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 12

MAD22-5-016-C-30 Дифференциальный автомат ИЭК АВДТ32 C16А 1П+Н 30мА тип А однофазный электронный 6кА (дифавтомат, АВДТ) фото 13

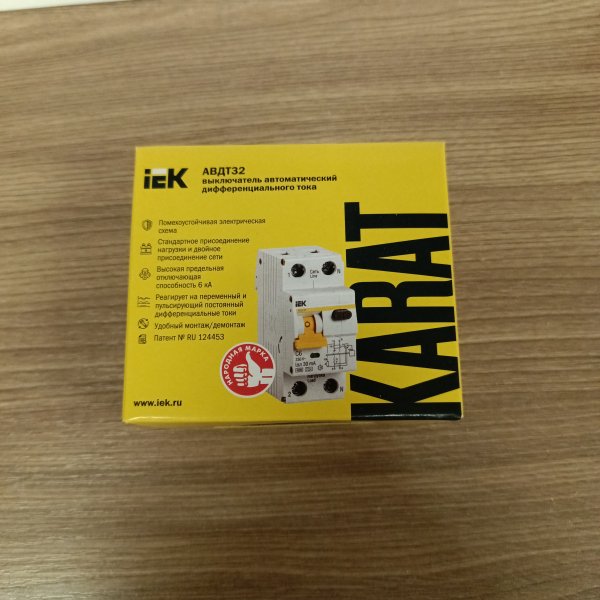

Выключатель дифференциального тока автоматический ИЕК АВДТ32 16А 30мА фото 1

Выключатель дифференциального тока автоматический ИЕК АВДТ32 16А 30мА фото 2
