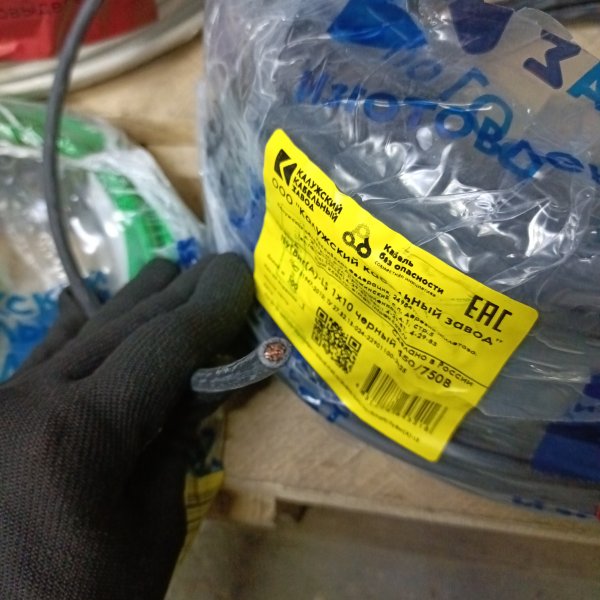

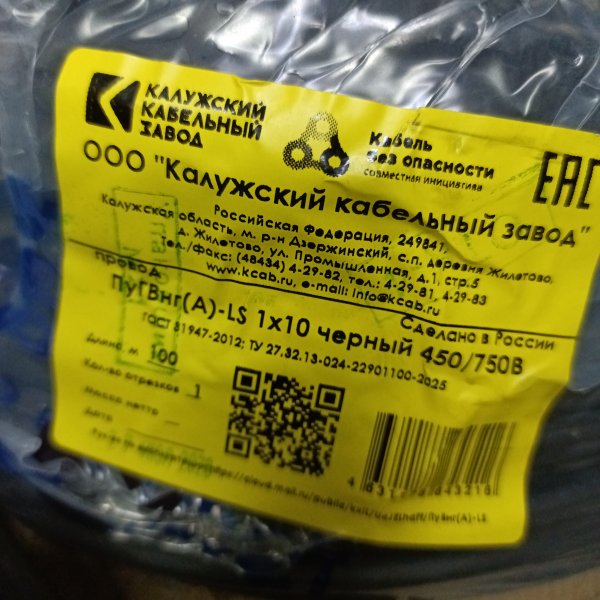

Провод установочный ККЗ ПуГВнг(А)-LS 1х10 гибкий силовой медный (ПВ-3) черный ГОСТ 31947 KKZ40-00010395

ПуГВнг(А)-LS 1х10 от Калужского кабельного завода — это тот самый «рабочий» установочный провод, который берут, когда нужна нормальная медь, приличное сечение и гибкость, а не борьба с жёсткой жилой в каждом повороте щита. В монтаже он предсказуемый: хорошо укладывается, спокойно переносит протяжку и не превращает сборку в силовой аттракцион.

Чаще всего такой провод ставят внутри распределительных щитов и шкафов автоматики, на вводах, на силовых перемычках, при подключении клеммников, автоматов, УЗО/дифавтоматов, контакторов, шинных систем через наконечники. Также его используют для питания мощных потребителей, где по расчёту требуется 10 мм², и важна гибкость проводника — например, в местах, где провод приходится аккуратно «обводить» аппаратуру и держать радиусы изгиба без лишнего напряжения на клеммах.

Ключевые характеристики, на которые обычно смотрят в работе:

• Тип: ПуГВнг(А)-LS (в быту часто называют ПВ-3) — установочный гибкий медный провод.
• Конструкция: 1 жила, сечение 10 мм², многопроволочная (гибкая).
• Материал токопроводящей жилы: медь.
• Исполнение по пожарной безопасности: нг(А)-LS — не распространяет горение при групповой прокладке, с пониженным дымо- и газовыделением.
• Цвет изоляции: черный — удобно для маркировки силовых цепей и «минуса» в некоторых схемах, если так принято на объекте.
• Норматив: ГОСТ 31947.
• Артикул производителя: KKZ40-00010395.

По конструкции это именно тот вариант, который нормально живёт в щите: гибкая многопроволочная жила легче укладывается жгутами и меньше «вырывает» клеммы, когда дверца шкафа открывается/закрывается или когда провод чуть шевельнули при обслуживании. На сечении 10 мм² это особенно заметно: где моножила уже требует усилий и места, гибкий провод позволяет собрать аккуратнее и с меньшим риском перегиба.

Маркировка нг(А)-LS здесь не для галочки. В реальной прокладке внутри шкафов, лотков, кабель-каналов и пучков проводов важна именно групповая пожарная стойкость: если что-то пошло не так в одной цепи, оболочка не поддерживает горение «по связке», а дыма и едких газов выделяется меньше, чем у обычных ПВХ-исполнений. Это не делает провод «не горящим вообще», но снижает последствия и упрощает соблюдение требований на объектах, где смотрят на LS.

Почему его берут на сборку и на монтаж: понятная логика применения (силовые цепи/перемычки/вводы), гибкость без лишних компромиссов и нормальная дисциплина по ГОСТ 31947. Плюс черный цвет часто выручает, когда в щите нужна читаемость: фаза/ноль/PE и силовые линии быстро различаются, а дальнейшее обслуживание идёт спокойнее.

Рекомендации по применению: для многопроволочной жилы используйте наконечники (НШВИ/ТМЛ и т.п. — по месту и по клемме), а обжим делайте подходящим инструментом, чтобы жила не «распушалась» и контакт не грелся. Радиусы изгиба держите без заломов, особенно у ввода в аппарат и у стяжек. Сечение 10 мм² выбирайте по расчету тока и условиям прокладки — как обычно, с учетом нагрева в пучках и температуры внутри щита.
