Щиток в нишу ABB Mistral41 8М прозрачная дверь, клеммы

Артикул:

1SLM004101A2202

Производитель: ABB (АББ)

Общее число модулей — 8

Встраиваемый распределительный электрический шкаф с клеммным блоком ABB Mistral41 (IP41) на 8 модулей с прозрачной дверцей

Ключевые характеристики

БрендABB

Количество DIN-реек1

Степень защиты IP41

Общее число модулей8

Наличие клеммниковДа

Установка Скрытая

Все характеристики ›

Описание

Встраиваемый распределительный электрический шкаф с клеммным блоком ABB Mistral41 (IP41) на 8 модулей с прозрачной дверцей 1SLM004101A2202

Новейшая серия электрических щитков Mistral 41 скрытого монтажа даёт потребителям небывалую до сих пор свободу и гибкость в распределении электрической энергии в жилых зданиях. Данные изделия были разработаны с нуля, опираясь на богатейший опыт инженеров компании АВВ и наших партнеров. Широчайшая линейка оборудования от 4 до 72 модулей удовлетворит даже самых требовательных заказчиков. Мы предусмотрели возможность устанавливать шкафы в стены из кирпича, бетона, дерева, гипсокартона и других материалов. Оптимальная глубина шкафа позволит без труда разместить в нем любое оборудование. Экономия времени и удобство монтажа, элегантный внешний вид и технические инновации - всем этим вы сможете воспользоваться, приобретая шкафы серии Mistral.

Дверь открывается на 180°, что делает обслуживание шкафа более удобным.

Шкаф поставляется с тремя типами дверей,прозрачная, белая в цвет корпуса и зелёная.

Инженерам АВВ удалось найти идеальное сочетание внутреннего пространства и габаритных размеров шкафа.

Двери могут открываться как в левую так и в правую стороны - благодаря абсолютной симметрии шкафа.

Шкафы могут соединяться в ряд, сохраняя при этом степень защиты IP41 (при помощи соединительного элемента 1SLM004100A1949)

Все шкафы комплектуются специальной картонной крышкой, для предотвращения попадания внутрь шкафа штукатурки и строительного мусора при монтаже основания в стену.

Один и тот же аксессуар служит для соединения двух шкафов в ряд по вертикали или для надежного закрепления гофрированных труб у основания шкафа.

Внутри шкафа предусмотрена установка горизонтальных перегородок.

Два вида фланцев сделаны полностью съёмными. С мелкими насечками для введения проводов в твердых стенах и с намеченными отверстиями для гофрированных труб различного диаметра, используемых в основном в пустотелых стенах.

Дин-рейки могут устанавливаться в нескольких положениях по глубине, что позволяет без труда устанавливать модульное оборудование серий S200 и S800 в один шкаф.

Крышки закрывающие винты выпонены таким образом, что их невозможно потерять.

В нижней части шкафа предусмотрена возможность установки держателя для клеммных блоков. (Сверху и снизу шкафа начиная с 12 модулей).

Если основание бокса установлено в стене не ровно, не беда, на лицевой панели шкафа предусмотрены компенсационные отверстия.

Новые шкафы Mistral поставляются с обновленными клеммными блоками. Универсальные клеммы N/PE могут быть как самозажимными (до 63 А) так и винтовыми (до 100 А).

Технические характеристики шкафов АВВ:

серия - Mistral
габариты (ШхВхГ) - 232x250x108 мм
ёмкость (в модулях 18 мм) - 8
тип - внутреннего монтажа
степень защиты - IP41

Характеристики

Бренд	ABB
Количество DIN-реек	1
Степень защиты IP	41
Общее число модулей	8
Наличие клеммников	Да
Установка	Скрытая
Материал двери	Прозрачный пластик
Материал корпуса	Пластик

Классификация ETIM

ETIM

Способ монтажаСкрытой установки

Количество рядов1

Модульная ширина (общ. кол-во модульных расстояний)8

Тип крышки (наружной)Дверь (-ца)

С замкомДа

Материал корпусаПластик

Высота250 мм

Ширина232 мм

Глубина108 мм

Глубина установочная (встраив.)- мм

Внутр. глубина- мм

DIN-рейкаДа

С монтажной платой/панельюНет

ЦветСерый

Номер цвета RAL7035

Степень защиты (IP)IP41

Возможность расширенияДа

EMC-исполнение (электромагнитная совместимость)-

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Щиток в нишу ABB Mistral41 8М прозрачная дверь, клеммы (1SLM004101A2202) — встраиваемый распределительный щит для аккуратного и безопасного размещения модульного оборудования в квартире, доме или небольшом коммерческом помещении. Серия Mistral41 рассчитана на современный монтаж: щит устанавливается в подготовленную нишу, закрывается прозрачной дверцей для визуального контроля, а наличие клемм упрощает подключение и организацию проводников внутри.

Щиток подходит для сборки вводно-распределительных решений с автоматическими выключателями, УЗО/дифавтоматами, модульными аксессуарами и другими устройствами на DIN-рейке. Прозрачная дверь помогает быстро оценить состояние аппаратов и их положение без открытия корпуса.

Бренд: ABB

Артикул производителя: 1SLM004101A2202

Модель: Mistral41

Исполнение: в нишу (встраиваемый)

Вместимость: 8 модулей

Дверь: прозрачная

Комплектация: клеммы

Где используется

Квартиры и частные дома: вводные и этажные щиты, небольшие распределительные узлы.
Офисы и торговые помещения: локальные щиты групп освещения и розеточных линий.
Технические помещения: щиты для подсобных зон, кладовых, мастерских.
Реконструкция и новый монтаж: когда важно утопить корпус в стену и сохранить аккуратный внешний вид.

Особенности и преимущества

Встраиваемый монтаж — корпус размещается в нише, наружу выступает только рамка и дверь, что делает установку эстетичной и удобной для помещений с чистовой отделкой.
Прозрачная дверца — быстрый визуальный контроль положения рычагов автоматов и индикаторов модульных устройств без открытия щита.
Оптимально для небольших сборок на 8 модулей — подходит для компактных распределительных решений: вводной автомат + УЗО/диф + несколько групповых автоматов.
Клеммы в комплекте — упрощают подключение и повышают аккуратность разводки внутри щита.
Серия ABB Mistral41 — линейка, ориентированная на надежную эксплуатацию и удобство сборки щитов.

Характеристики

Производитель: ABB
Серия: Mistral41
Артикул: 1SLM004101A2202
Тип установки: встраиваемый (в нишу)
Количество модулей: 8
Дверь: прозрачная
Назначение: установка модульных аппаратов на DIN-рейку, организация распределения питания по линиям
Комплектация: клеммы

Совместимость и что можно установить внутри

Автоматические выключатели (групповые линии).
УЗО и дифавтоматы для защиты людей и линий.
Ограничители перенапряжений, модульные контакторы, реле контроля напряжения (при наличии места по модулям).
Шины и клеммные решения для удобного распределения N/PE (в зависимости от проекта и принятой схемы).

При подборе конфигурации учитывайте суммарную ширину модульных устройств в модулях (M) и необходимость технологического запаса для аккуратной укладки проводников.

Рекомендации по монтажу

Заранее подготовьте нишу нужного размера и обеспечьте надежное крепление корпуса.
Разводку выполняйте с соблюдением ПУЭ и требований безопасности, маркируйте линии и аппараты.
Оставляйте запас проводников для обслуживания, не допускайте натяга и перегибов.
После сборки проверьте затяжку клеммных соединений и корректность схемы.

Кому подойдет

Электромонтажникам — как компактное решение для быстрых и аккуратных сборок.
Владельцам жилья — для организации небольшого распределительного щита с возможностью визуального контроля через прозрачную дверь.
Проектам с ограниченным пространством — когда нужен щит на 8 модулей и встраиваемое исполнение.

Примечание

Точный состав поставки и технические параметры исполнения могут зависеть от партии. Для ответственных проектов рекомендуется сверить характеристики по артикулу 1SLM004101A2202 в каталоге ABB или техническом описании.

Фото, видео и документы

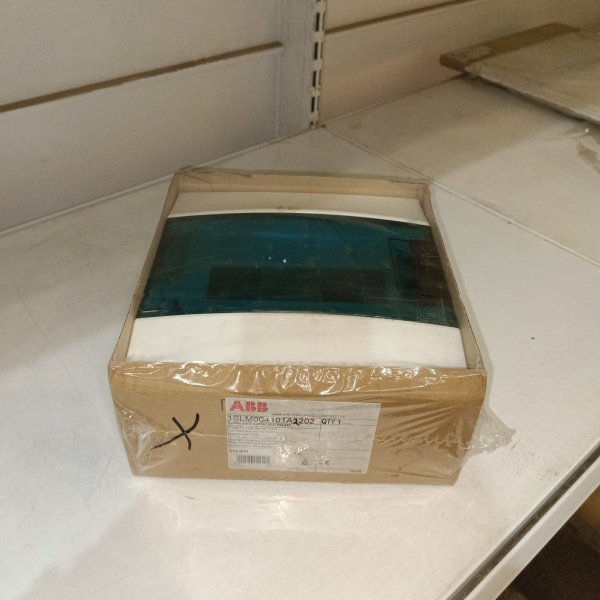

1SLM004101A2202 Щиток в нишу ABB Mistral41 8М прозрачная дверь, клеммы фото 1
