Шкаф в нишу ABB Mistral41 12М прозрачная дверь, клеммы (1SLM004101A1203)

Артикул:

1SLM004101A2203

Производитель: ABB (АББ)

Общее число модулей — 12

Встраиваемый распределительный электрический шкаф с клеммным блоком ABB Mistral41 (IP41) на 12 модулей с прозрачной дверцей

Ключевые характеристики

БрендABB

Установка Скрытая

Материал двериПрозрачный пластик

Материал корпусаПластик

Количество DIN-реек1

Степень защиты IP41

Все характеристики ›

Описание

Встраиваемый распределительный электрический шкаф с клеммным блоком ABB Mistral41 (IP41) на 12 модулей с прозрачной дверцей 1SLM004101A2203

Новейшая серия элеткрических щитков Mistral 41 скрытого монтажа даёт потребителям небывалую до сих пор свободу и гибкость в распределении электрической энергии в жилых зданиях. Данные изделия были разработаны с нуля, опираясь на богатейший опыт инженеров компании АВВ и наших партнеров. Широчайшая линейка оборудования от 4 до 72 модулей удовлетворит даже самых требовательных заказчиков. Мы предусмотрели возможность устанавливать шкафы в стены из кирпича, бетона, дерева, гипсокартона и других материалов. Оптимальная глубина шкафа позволит без труда разместить в нем любое оборудование. Экономия времени и удобство монтажа, элегантный внешний вид и технические инновации - всем этим вы сможете воспользоваться, приобретая шкафы серии Mistral.

Дверь открывается на 180°, что делает обслуживание шкафа более удобным.

Шкаф поставляется с тремя типами дверей, прозрачная, белая в цвет корпуса и зелёная.

Инженерам АВВ удалось найти идеальное сочетание внутреннего пространства и габаритных размеров шкафа.

Двери могут открываться как в левую так и в правую стороны - благодаря абсолютной симметрии шкафа.

Шкафы могут соединяться в ряд, сохраняя при этом степень защиты IP41 (при помощи соединительного элемента 1SLM004100A1949)

Все шкафы комплектуются специальной картонной крышкой, для предотвращения попадания внутрь шкафа штукатурки и строительного мусора при монтаже основания в стену.

Один и тот же аксессуар служит для соединения двух шкафов в ряд по вертикали или для надежного закрепления гофрированных труб у основания шкафа.

Внутри шкафа предусмотрена установка горизонтальных перегородок.

Два вида фланцев сделаны полностью съёмными. С мелкими насечками для введения проводов в твердых стенах и с намеченными отверстиями для гофрированных труб различного диаметра, используемых в основном в пустотелых стенах.

Дин-рейки могут устанавливаться в нескольких положениях по глубине, что позволяет без труда устанавливать модульное оборудование серий S200 и S800 в один шкаф.

Крышки закрывающие винты выпонены таким образом, что их невозможно потерять.

В нижней части шкафа предусмотрена возможность установки держателя для клеммных блоков. (Сверху и снизу шкафа начиная с 12 модулей).

Если основание бокса установлено в стене не ровно, не беда, на лицевой панели шкафа предусмотрены компенсационные отверстия.

Новые шкафы Mistral поставляются с обновленными клеммными блоками. Универсальные клеммы N/PE могут быть как самозажимными (до 63 А) так и винтовыми (до 100 А).

Технические характеристики шкафов АВВ:

серия - Mistral
габариты (ШхВхГ) - 320x250x108 мм
ёмкость (в модулях 18 мм) - 12
тип - внутреннего монтажа
степень защиты - IP41

Характеристики

Бренд	ABB
Установка	Скрытая
Материал двери	Прозрачный пластик
Материал корпуса	Пластик
Количество DIN-реек	1
Степень защиты IP	41
Общее число модулей	12
Наличие клеммников	Да

Классификация ETIM

ETIM

Способ монтажаСкрытой установки

Количество рядов1

Модульная ширина (общ. кол-во модульных расстояний)12

Тип передней панелиС вырезом

Тип крышки (наружной)Дверь

С замкомДа

С прозрачн. (светопрониц.) крышкойДа

Материал корпусаПластик

Высота250 мм

Ширина320 мм

Глубина108 мм

Глубина установочная (встраив.)79 мм

Внутр. глубина73 мм

DIN-рейкаДа

С монтажной платой/панельюНет

ЦветСерый

Номер цвета RAL7035

Степень защиты (IP)IP41

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

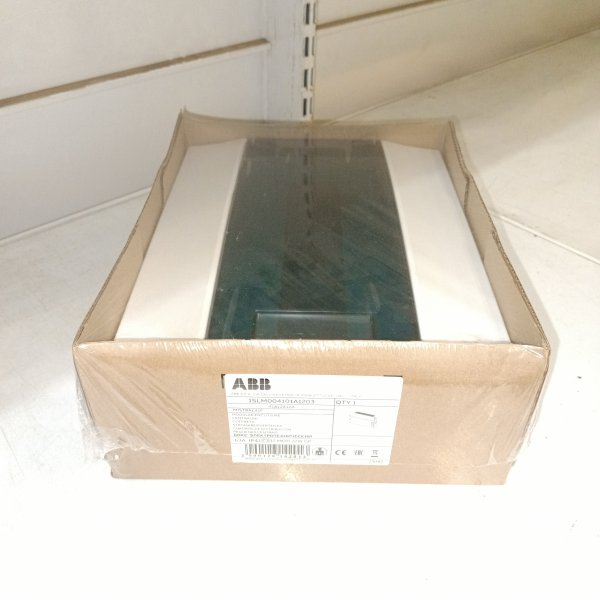

1SLM004101A2203 Шкаф в нишу ABB Mistral41 12М прозрачная дверь, клеммы (1SLM004101A1203) фото 1

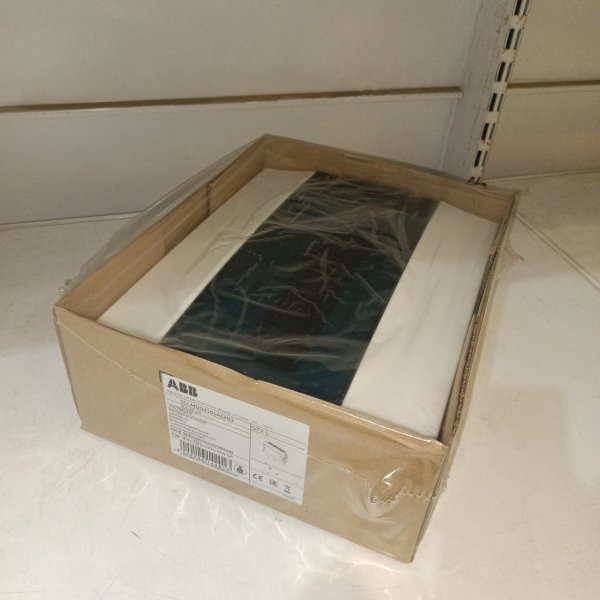

1SLM004101A2203 Шкаф в нишу ABB Mistral41 12М прозрачная дверь, клеммы (1SLM004101A1203) фото 2

Вы можете добавить фотографии 1SLM004101A2203 ABB
Бонусы начисляются авторизованным пользователям.
Обратите внимание - все поля являются обязательными для заполнения.
	Ваше имя:
	Файл:
	Комментарий:

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Вопрос-ответ

Антон, 19.07.2021 11:52

Добрый день! Подскажите пожалуйста, подходит ли данный бокс под установку в гипсакартон?
Может нужны дополнительные аксессуары?
Если нет, то какой можете посоветовать встроенный на 12 мод ?

Shop220:

Добрый день, Антон.
Для установки данного бокса в гипсокартон, рекомендуем Вам использовать дополнительный аксессуар:
"Набор для установки в полые стены шкафы АВВ типа Mistral41F" с артикулом 1SLM004100A1944.
